Dossier du sous-sol

BSS000BDYY



00146C0001/F1

Localisation

Identifiant national de l'ouvrage

BSS000BDYY

Ancien code

00146C0001/F1

Département

NORD (59) - SGR/NPC

Commune

EMMERIN (59193)

Nom local

F1

Numéro de carte

0014

Huitième

6X

Région naturelle

Non renseigné

Bassin versant

DEULE

Adresse ou Lieu-dit

LA GRANDE PLATRIERE

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 646794 2621516
Lambert 1 - Nord 646698 321035
Lambert-93 699706 7054357
Système Latitude Longitude
WGS84 50.58630719 | 50° 35' 10'' N 2.99583457 | 2° 59' 45'' E

Altitude

18.45 m - Précision RNG

Description technique

Identifiant national de l'ouvrage

BSS000BDYY

Ancien code

00146C0001/F1

Nature

FORAGE

Profondeur atteinte

25.0 m

Diamètre de l'ouvrage

Non renseigné

Date fin de travaux

February 1, 1956

Mode d'exécution

TREPAN.

Etat de l'ouvrage

ACCES, EXPLOITE, MESURE, POMPE, PRELEV, TUBE-METAL.

Utilisation

EAU-COLLECTIVE

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Document(s) papier

ACIDIFICATION, COUPE-GEOLOGIQUE, COUPE-TECHNIQUE, PERIMETRE-PROTECTION, STAT-PRELEV.

Références

Non renseigné

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

7.6 m - March 25, 1965

Coupe

Z Origine

18.5 - Précision : EPD

Auteur

WATERLOT

Date

January 1, 1956

Document(s) numérisé(s)

33 document(s)

Vignette Nom Type Poids

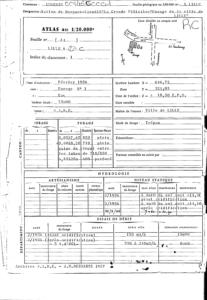

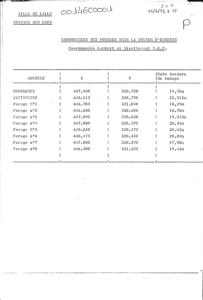

G0085049.TIF RECAPITULATIF DE L'OUVRAGE 61 Ko
G0085050.TIF FICHE D'ESSAI DE DEBIT 11 Ko

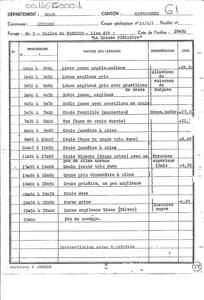

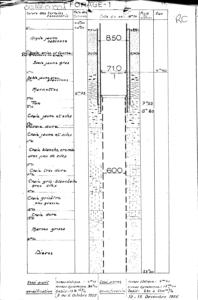

G0085051.TIF COUPE GEOLOGIQUE INTERPRETEE 58 Ko
G0085052.TIF RECAPITULATIF DE L'OUVRAGE 52 Ko

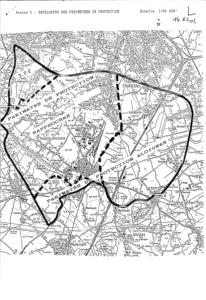

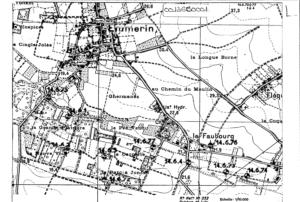

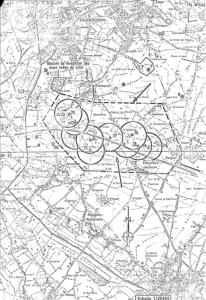

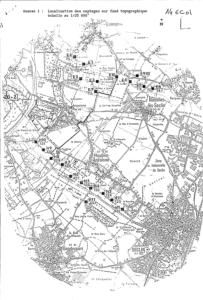

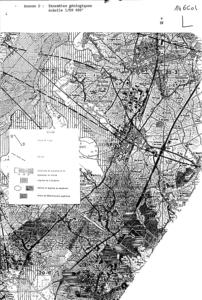

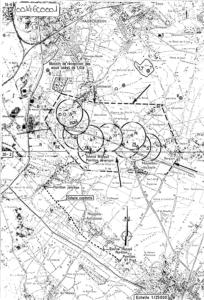

G0085053.TIF PLAN DE LOCALISATION 126 Ko
G0085054.TIF PLAN DE LOCALISATION 159 Ko
G0085055.TIF PLAN DE LOCALISATION 317 Ko
G0085056.TIF PLAN DE LOCALISATION 152 Ko

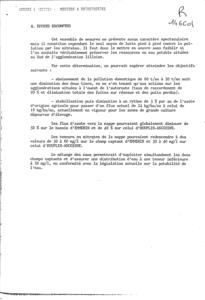

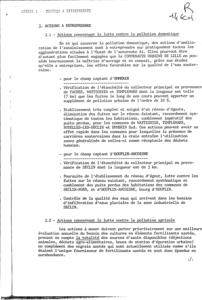

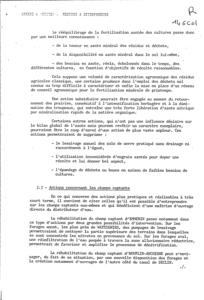

G0085057.TIF PAGE DE RAPPORT 66 Ko
G0085058.TIF PAGE DE RAPPORT 63 Ko
G0085059.TIF PAGE DE RAPPORT 40 Ko
G0085060.TIF PLAN DE LOCALISATION 176 Ko

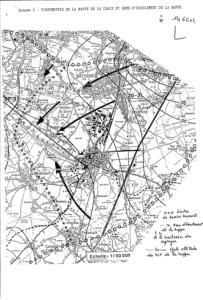

G0085061.TIF PIEZOMETRIE 23 Ko
G0085062.TIF RECAPITULATIF DE L'OUVRAGE 54 Ko

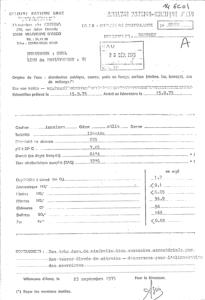

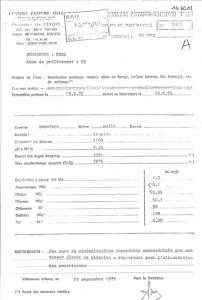

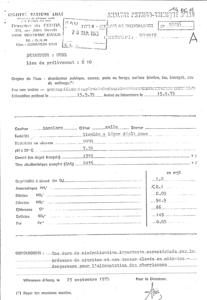

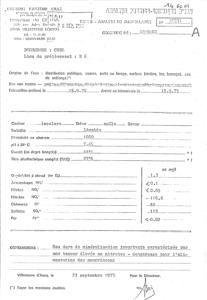

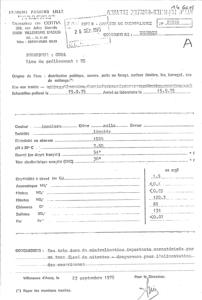

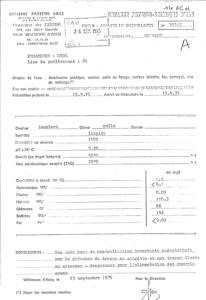

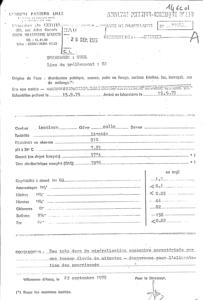

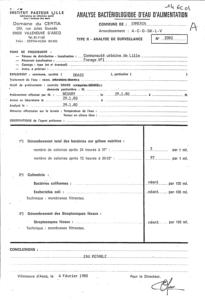

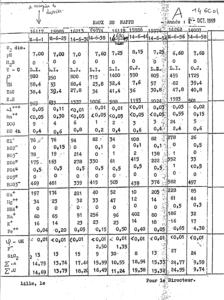

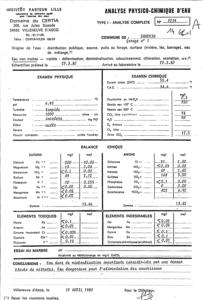

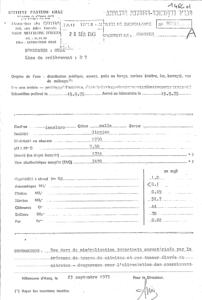

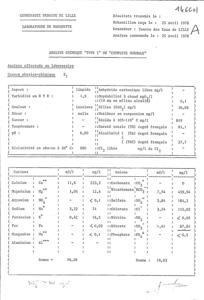

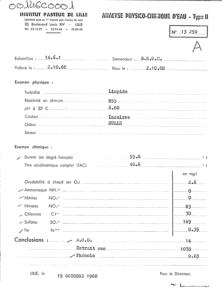

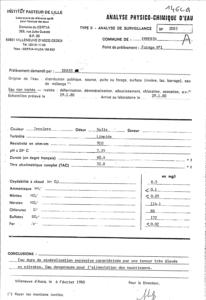

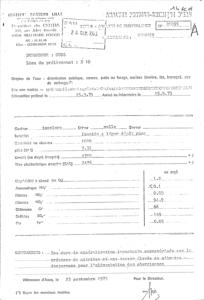

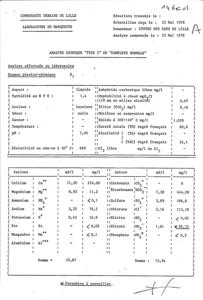

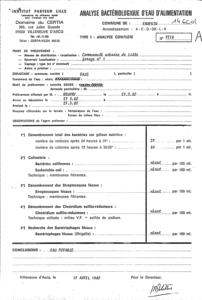

G0085063.TIF ANALYSE D'EAU 69 Ko
G0085064.TIF ANALYSE D'EAU 54 Ko
G0085065.TIF ANALYSE D'EAU 45 Ko
G0085066.TIF ANALYSE D'EAU 42 Ko
G0085067.TIF ANALYSE D'EAU 40 Ko
G0085068.TIF ANALYSE D'EAU 43 Ko
G0085069.TIF PLAN DE LOCALISATION 185 Ko
G0085070.TIF PLAN DE LOCALISATION 218 Ko
G0085071.TIF ANALYSE D'EAU 29 Ko
G0085072.TIF ANALYSE D'EAU 60 Ko
G0085073.TIF ANALYSE D'EAU 50 Ko
G0085074.TIF ANALYSE D'EAU 49 Ko
G0085075.TIF ANALYSE D'EAU 49 Ko
G0085076.TIF ANALYSE D'EAU 52 Ko
G0085077.TIF ANALYSE D'EAU 53 Ko
G0085078.TIF ANALYSE D'EAU 52 Ko
G0085079.TIF ANALYSE D'EAU 50 Ko
G0085080.TIF ANALYSE D'EAU 52 Ko
G0085081.TIF ANALYSE D'EAU 51 Ko

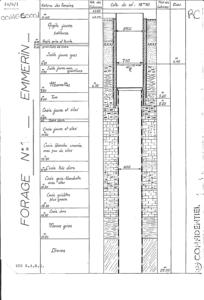

Log géologique numérisé



Nombre de niveaux :

17
Profondeur Lithologie Stratigraphie
De 0 à 2.4 m ALLUV: LIMON, JAUNE ARGILEUX SABLEUX QUATERNAIRE
De 2.4 à 2.5 m ALLUV: LIMON, ARGILEUX GRIS QUATERNAIRE
De 2.5 à 2.6 m ALLUV: ROC/LIMON, ARGILEUX GRIS/CRAIE, EN-GRAVIER/ QUATERNAIRE
De 2.6 à 4.5 m ALLUV: SABLE, JAUNE ARGILEUX QUATERNAIRE
De 4.5 à 5.3 m ALLUV: ROC/SABLE, JAUNE/CRAIE, EN-GRAVIER/ QUATERNAIRE
De 5.3 à 7.2 m SUPERF: CRAIE, ALTERE (MARNETTE) QUATERNAIRE
De 7.2 à 8 m CRAIE, DUR PHOSPHATE (TUN) TURONIEN-SUP
De 8 à 9.82 m CRAIE, JAUNE A-SILEX TURONIEN-SUP
De 9.82 à 10.02 m CRAIE, DUR (BANC DE MEULE) TURONIEN-SUP
De 10.02 à 11.5 m CRAIE, JAUNE A-SILEX TURONIEN-SUP
De 11.5 à 13.92 m CRAIE, BLANC A-SILEX TURONIEN-SUP
De 13.92 à 14.86 m CRAIE, DUR (BANC DE MEULE) TURONIEN-SUP
De 14.86 à 16.6 m CRAIE, GRIS BLANC A-SILEX TURONIEN-SUP
De 16.6 à 18.5 m CRAIE, GRIS ARGILEUX TURONIEN-SUP
De 18.5 à 19.34 m CRAIE, DUR TURONIEN-SUP
De 19.34 à 21.5 m MARNE, GRIS DE TURONIEN-MOYEN A TURONIEN-INF
De 21.5 à 25 m MARNE, ARGILEUX BLEU (DIEVES) DE TURONIEN-MOYEN A TURONIEN-INF
