Dossier du sous-sol

BSS000CPLN



00272X0042/F1

Localisation

Identifiant national de l'ouvrage

BSS000CPLN

Ancien code

00272X0042/F1

Département

PAS-DE-CALAIS (62) - SGR/NPC

Commune

QUIERY-LA-MOTTE (62680)

Nom local

F1

Numéro de carte

0027

Huitième

2X

Région naturelle

Non renseigné

Bassin versant

DEULE

Adresse ou Lieu-dit

FORAGE COMMUNAL DU SERVICE DES EAUX

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 645713 2597632
Lambert 1 - Nord 645628 297198
Lambert-93 698425 7030495
Système Latitude Longitude
WGS84 50.37211704 | 50° 22' 19'' N 2.9778659 | 2° 58' 40'' E

Altitude

46 m - Précision EPD

Description technique

Identifiant national de l'ouvrage

BSS000CPLN

Ancien code

00272X0042/F1

Nature

FORAGE

Profondeur atteinte

50.0 m

Diamètre de l'ouvrage

Non renseigné

Date fin de travaux

January 1, 1931

Mode d'exécution

BATTAGE.

Etat de l'ouvrage

ACCES, MESURE, POMPE, PRELEV, TUBE-METAL.

Utilisation

EAU-COLLECTIVE

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Document(s) papier

PIEZO-OCCASIONNELLE, COUPE-GEOLOGIQUE, COUPE-TECHNIQUE, DOCUMENTATION-GENERALE, PERIMETRE-PROTECTION, PLAN-SITUATION, PRODUCTION, PRODUCTIVITE, RAPPORT-GEOLOGUE-OFFICIEL, STAT-PRELEV.

Références

A COTE DU CHATEAU D'EAU

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

16.8 m - June 19, 1962

Coupe

Z Origine

46.0 - Précision : EPD

Auteur

Non renseigné

Date

Non renseigné

Document(s) numérisé(s)

20 document(s)

Vignette Nom Type Poids

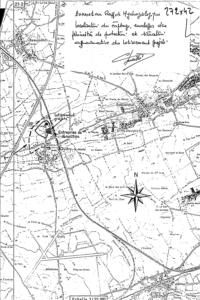

G0375391.TIF PLAN DE LOCALISATION 121 Ko
G0375392.TIF PLAN DE LOCALISATION 31 Ko
G0375396.TIF PLAN DE LOCALISATION 101 Ko
G0375397.TIF PERIM. PROTECTION : PRESCRIPTION 72 Ko

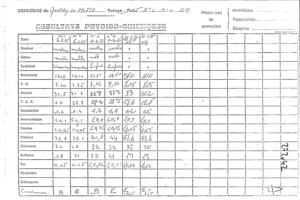

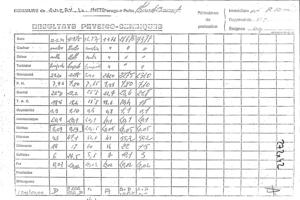

G0375398.TIF ANALYSE D'EAU 74 Ko
G0375399.TIF ANALYSE D'EAU 68 Ko

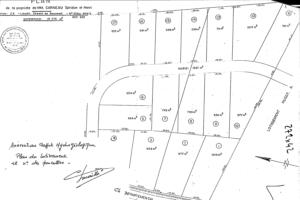

G0375400.TIF PERIM. PROTECTION : TRACE 85 Ko
G0375401.TIF PERIM. PROTECTION : TRACE 161 Ko

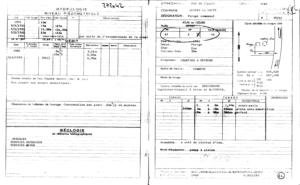

G0375402.TIF RECAPITULATIF DE L'OUVRAGE 132 Ko

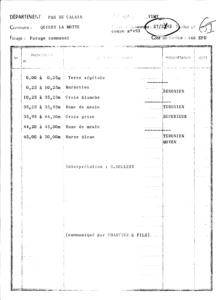

G0375403.TIF COUPE GEOLOGIQUE INTERPRETEE 38 Ko
S144811.PDF PERIM. PROTECTION : PRESCRIPTION 599 Ko
S144826.PDF PERIM. PROTECTION : PRESCRIPTION 3169 Ko
S144827.PDF PERIM. PROTECTION : PRESCRIPTION 275 Ko

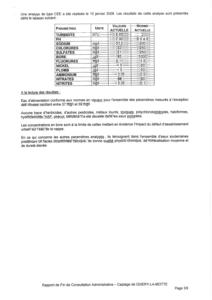

S144828.PDF ANALYSE D'EAU 1122 Ko
S19999.TIF PERIM. PROTECTION : TRACE 638 Ko

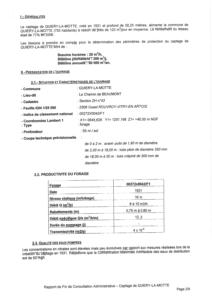

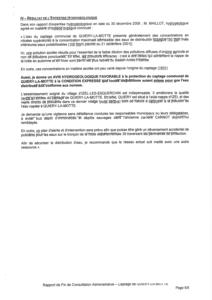

S20000.TIF PAGE DE RAPPORT 59 Ko
S20001.TIF COUPE TECHNIQUE 75 Ko
S20002.TIF PAGE DE RAPPORT 119 Ko
S20003.TIF PAGE DE RAPPORT 105 Ko
S20004.TIF PAGE DE RAPPORT 120 Ko

Log géologique numérisé

Non renseigné

Nombre de niveaux :

7
Profondeur Lithologie Stratigraphie
De 0 à 0.25 m TERRE VEGETALE
De 0.25 à 10.25 m MARNETTES SENONIEN
De 10.25 à 35.25 m CRAIE BLANCHE SENONIEN
De 35.25 à 35.95 m BANC DE MEULES TURONIEN-SUP
De 35.95 à 44.2 m CRAIE GRISE TURONIEN-SUP
De 44.2 à 45 m BANC DE MEULES TURONIEN-SUP
De 45 à 50 m MARNE BLEUE TURONIEN-MOYEN
