Dossier du sous-sol

BSS000EWSG



00652X0053/F

Localisation

Identifiant national de l'ouvrage

BSS000EWSG

Ancien code

00652X0053/F

Département

AISNE (02) - SGR/PIC

Commune

HARLY (02371)

Nom local

F

Numéro de carte

0065

Huitième

2X

Région naturelle

Non renseigné

Bassin versant

Non renseigné

Adresse ou Lieu-dit

FORAGE N.1

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 671922 2539016
Lambert 1 - Nord 671820 238690
Lambert-93 724125 6971691
Système Latitude Longitude
WGS84 49.84355304 | 49° 50' 36'' N 3.33511452 | 3° 20' 6'' E

Altitude

73 m - Précision EPD

Description technique

Identifiant national de l'ouvrage

BSS000EWSG

Ancien code

00652X0053/F

Nature

FORAGE

Profondeur atteinte

50.0 m

Diamètre de l'ouvrage

Non renseigné

Date fin de travaux

September 25, 1968

Mode d'exécution

Non renseigné

Etat de l'ouvrage

Non renseigné

Utilisation

Non renseigné

Objet de la recherche

EAU.

Objet de l'exploitation

Non renseigné

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Document(s) papier

Non renseigné

Références

Non renseigné

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

Non renseigné

Coupe

Z Origine

73.0 - Précision : EPD

Auteur

Non renseigné

Date

Non renseigné

Document(s) numérisé(s)

34 document(s)

Vignette Nom Type Poids

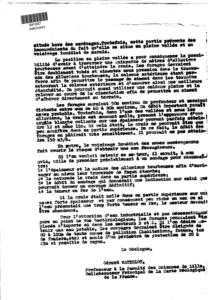

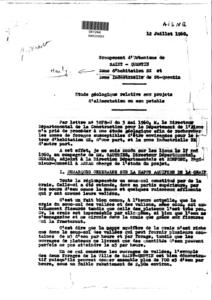

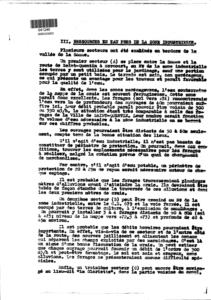

T764597.TIF PAGE DE RAPPORT 174 Ko
T764598.TIF PAGE DE RAPPORT 226 Ko
T764599.TIF PAGE DE RAPPORT 206 Ko
T764600.TIF PAGE DE RAPPORT 196 Ko

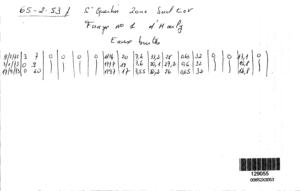

T764601.TIF DIVERS 32 Ko

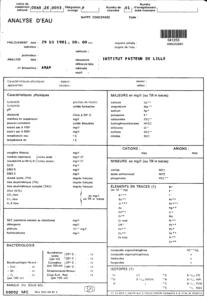

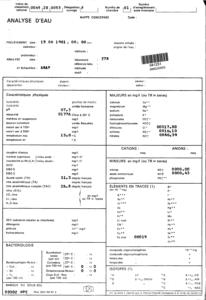

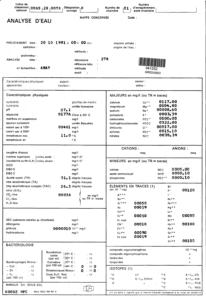

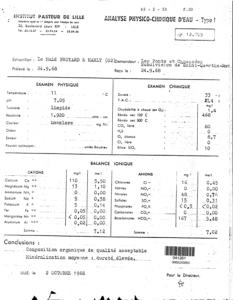

T764602.TIF ANALYSE D'EAU 50 Ko
T764603.TIF ANALYSE D'EAU 60 Ko
T764604.TIF ANALYSE D'EAU 45 Ko
T764605.TIF ANALYSE D'EAU 62 Ko

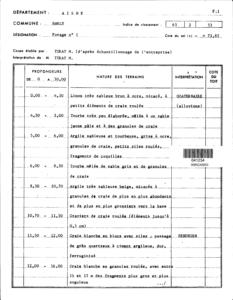

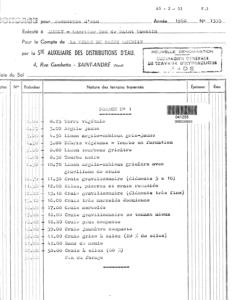

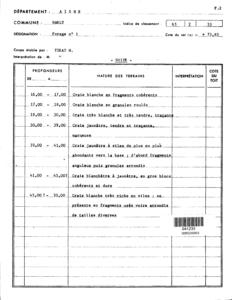

T764606.TIF COUPE GEOLOGIQUE DE CHANTIER 90 Ko

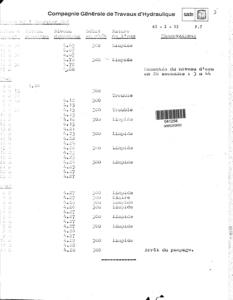

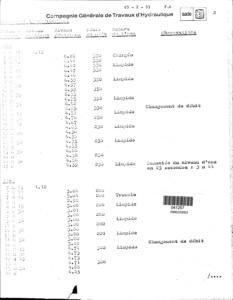

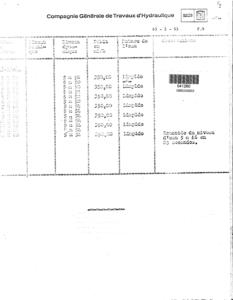

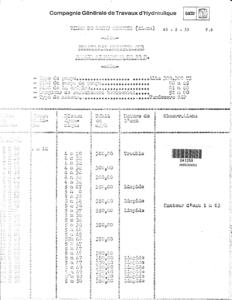

T764607.TIF FICHE D'ESSAI DE DEBIT 74 Ko
T764608.TIF FICHE D'ESSAI DE DEBIT 70 Ko
T764609.TIF FICHE D'ESSAI DE DEBIT 58 Ko
T764610.TIF FICHE D'ESSAI DE DEBIT 123 Ko
T764611.TIF FICHE D'ESSAI DE DEBIT 75 Ko
T764612.TIF ANALYSE D'EAU 58 Ko

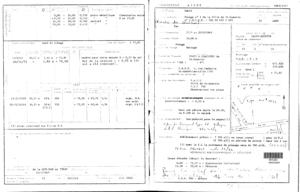

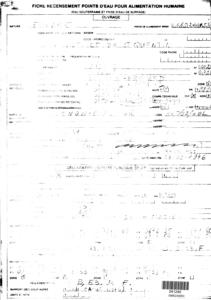

T764613.TIF RECAPITULATIF DE L'OUVRAGE 43 Ko
T764614.TIF RECAPITULATIF DE L'OUVRAGE 45 Ko
T764615.TIF COUPE TECHNIQUE 121 Ko
T764616.TIF COUPE GEOLOGIQUE INTERPRETEE 54 Ko
T764617.TIF COUPE GEOLOGIQUE INTERPRETEE 46 Ko

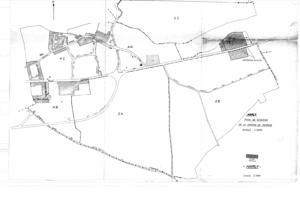

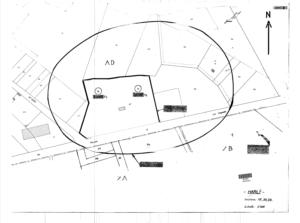

T764618.TIF PERIM. PROTECTION : TRACE 84 Ko

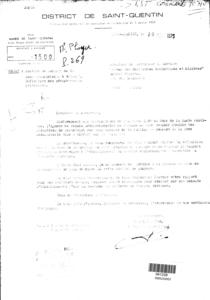

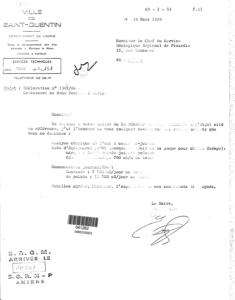

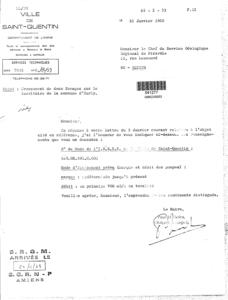

T764619.TIF DIVERS 69 Ko
T764620.TIF DIVERS 65 Ko
T764621.TIF DIVERS 83 Ko
T764709.TIF COUPE GEOLOGIQUE DE CHANTIER 28 Ko
T764734.TIF RECAPITULATIF DE L'OUVRAGE 99 Ko

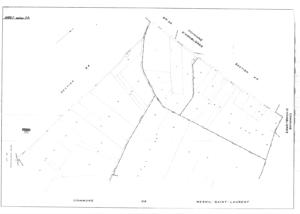

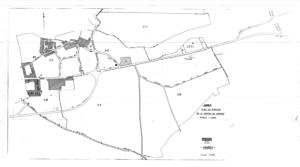

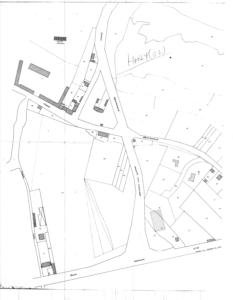

T776049.TIF PLAN DE LOCALISATION 111 Ko
T776050.TIF PLAN DE LOCALISATION 147 Ko
T776051.TIF PLAN DE LOCALISATION 121 Ko
T776052.TIF PLAN DE LOCALISATION 116 Ko
T776053.TIF PLAN DE LOCALISATION 126 Ko
T776054.TIF PLAN DE LOCALISATION 267 Ko
T907569.TIF DIVERS 12 Ko

Log géologique numérisé

Nombre de passes :

17 - Afficher le log validé

Nombre de niveaux :

2
Profondeur Lithologie Stratigraphie
De 0 à 11.5 m SUPERF: QUATERNAIRE
De 11.5 à 50 m SENONIEN
