Dossier du sous-sol

Identifiant national de l'ouvrage

BSS000EZZV

Ancien code - avant 2017
00676X0099/F2

Localisation

Département

AISNE (02) - SGR/PIC

Commune

MORGNY EN THIERACHE (02526)

Nom local

F2

Numéro de carte

0067

Huitième

6X

Région naturelle

ARTOIS-PICARDIE

Bassin versant

SERRE

Adresse ou Lieu-dit

SYNDICAT DE LA VALLEE DE LA BRUNE

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 726801 2529842
Lambert 1 - Nord 726630 229570
Lambert-93 778893 6962056
Système Latitude Longitude
WGS84 49.75255303 | 49° 45' 9'' N 4.09404917 | 4° 5' 38'' E

Altitude

189 m - Précision EPD

Description technique

Nature

FORAGE

Profondeur atteinte

25.0 m

Diamètre de l'ouvrage

Non renseigné

Date fin de travaux

21 novembre 1970

Mode d'exécution

TREPAN-SOUPAPE.

Etat de l'ouvrage

ACCES, EXPLOITE, MESURE, POMPE, PRELEV, TUBE-METAL.

Utilisation

EAU-COLLECTIVE

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Références

ETUDE HYDROGEOLOGIQUE DE LA VALLEE DE LA BRUNE - ETUDE N.567 - CPGF 77 AV.V. HUGO 92 RUEIL-MALMAISON - LA S.A.U.R. EST FERMIERE DU DICAT -CF DOSSIER 0067-6X-0100

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

13,8 m - 7 décembre 1970

Coupe

Z Origine

189.0 - Précision : EPD

Auteur

D.BELPAUME

Date

21 novembre 1970

Document(s) numérisé(s)

48 document(s)

Vignette Nom Type Poids

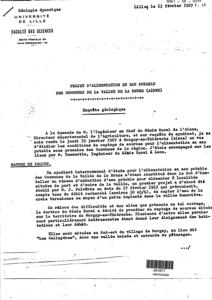

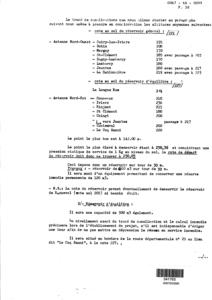

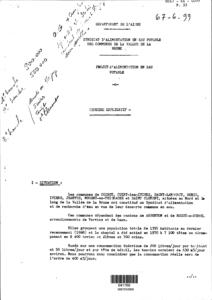

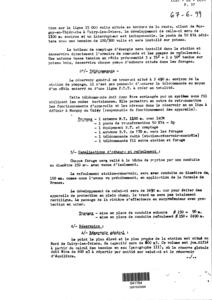

S300833.TIF
  • RAPPORT
29 Ko
S300834.TIF
  • RAPPORT
25 Ko
S300835.TIF
  • RAPPORT
30 Ko
S300836.TIF
  • RAPPORT
30 Ko
S300837.TIF
  • RAPPORT
22 Ko
S300838.TIF

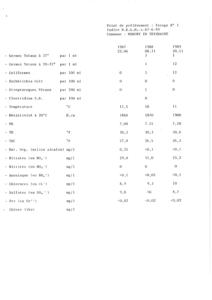

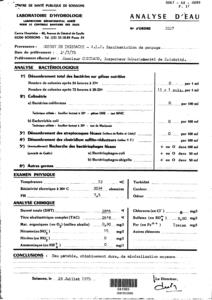

  • ANALYSE D'EAU
14 Ko

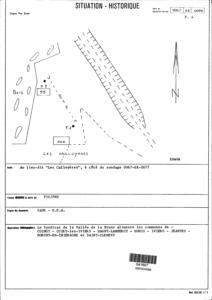

S300840.TIF

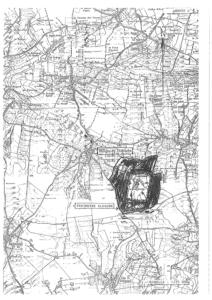

  • PLAN DE LOCALISATION
139 Ko

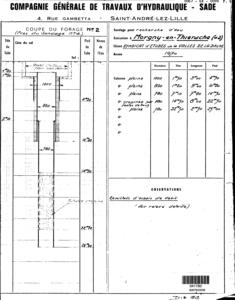

T763720.TIF
  • RECAPITULATIF DE L'OUVRAGE
32 Ko

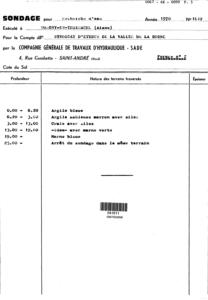

T763721.TIF
  • COUPE GEOLOGIQUE DE CHANTIER
31 Ko

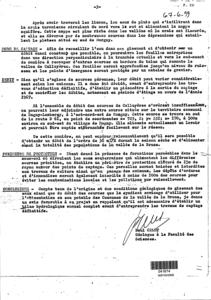

T763722.TIF

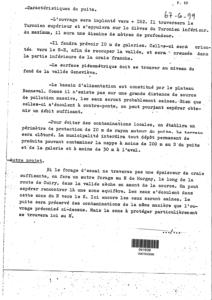

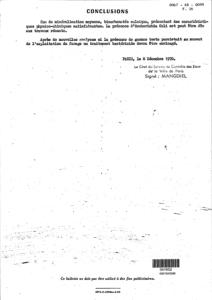

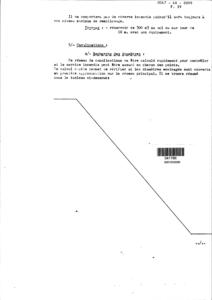

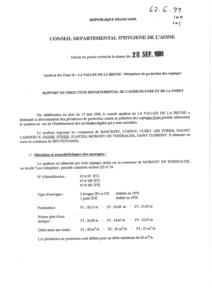

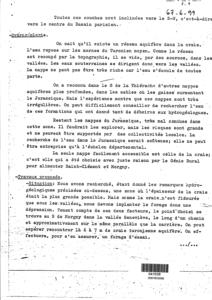

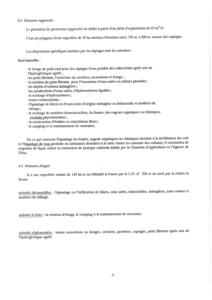

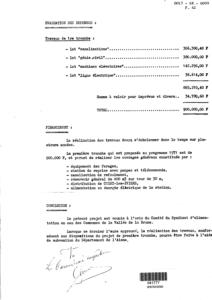

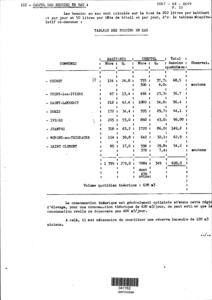

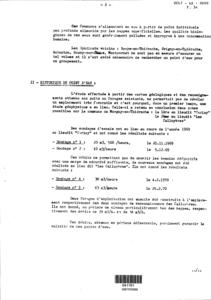

  • PAGE DE RAPPORT
51 Ko
T763723.TIF
  • PAGE DE RAPPORT
73 Ko
T763724.TIF
  • PAGE DE RAPPORT
75 Ko
T763725.TIF
  • PAGE DE RAPPORT
65 Ko
T763726.TIF
  • PAGE DE RAPPORT
43 Ko

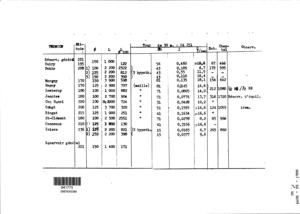

T763727.TIF

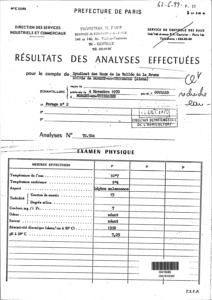

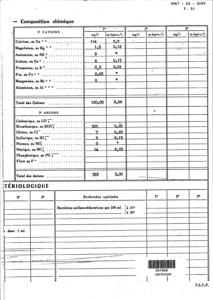

  • ANALYSE D'EAU
66 Ko
T763728.TIF
  • ANALYSE D'EAU
77 Ko
T763729.TIF
  • ANALYSE D'EAU
78 Ko
T763730.TIF
  • ANALYSE D'EAU
34 Ko
T763731.TIF
  • ANALYSE D'EAU
70 Ko
T763732.TIF
  • PAGE DE RAPPORT
61 Ko
T763733.TIF
  • RECAPITULATIF DE L'OUVRAGE
84 Ko
T763734.TIF
  • RECAPITULATIF DE L'OUVRAGE
96 Ko

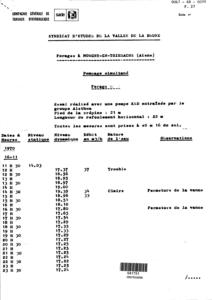

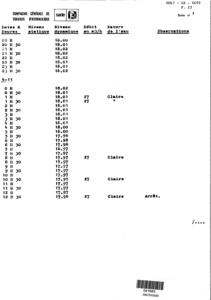

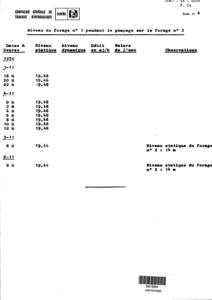

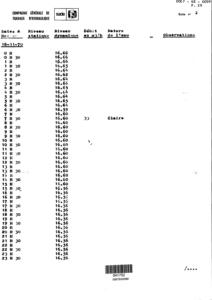

T763735.TIF

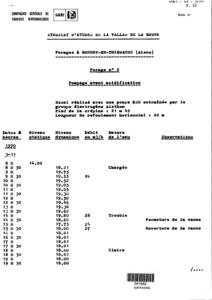

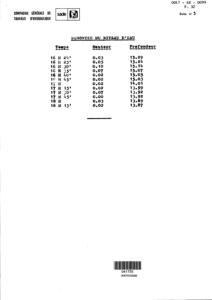

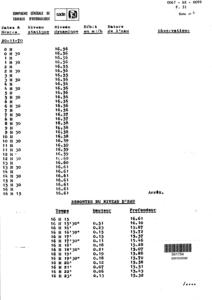

  • FICHE D'ESSAI DE DEBIT
36 Ko
T763736.TIF
  • FICHE D'ESSAI DE DEBIT
34 Ko
T763737.TIF
  • FICHE D'ESSAI DE DEBIT
25 Ko
T763738.TIF
  • FICHE D'ESSAI DE DEBIT
21 Ko
T763739.TIF
  • FICHE D'ESSAI DE DEBIT
33 Ko
T763740.TIF
  • FICHE D'ESSAI DE DEBIT
28 Ko
T763741.TIF
  • FICHE D'ESSAI DE DEBIT
37 Ko
T763742.TIF
  • FICHE D'ESSAI DE DEBIT
32 Ko
T763743.TIF
  • FICHE D'ESSAI DE DEBIT
31 Ko
T763744.TIF
  • FICHE D'ESSAI DE DEBIT
35 Ko
T763745.TIF
  • FICHE D'ESSAI DE DEBIT
18 Ko
T763746.TIF
  • PAGE DE RAPPORT
43 Ko
T763747.TIF
  • PAGE DE RAPPORT
50 Ko
T763748.TIF
  • PAGE DE RAPPORT
40 Ko
T763749.TIF
  • PAGE DE RAPPORT
73 Ko
T763750.TIF
  • PAGE DE RAPPORT
67 Ko
T763751.TIF
  • PAGE DE RAPPORT
46 Ko
T763752.TIF
  • PAGE DE RAPPORT
22 Ko
T763753.TIF
  • PAGE DE RAPPORT
57 Ko
T763754.TIF
  • PAGE DE RAPPORT
41 Ko
T763755.TIF
  • RECAPITULATIF DE L'OUVRAGE
60 Ko
T763794.TIF

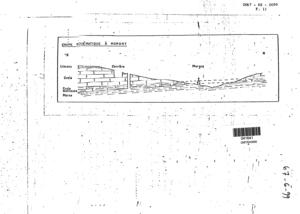

  • COUPE GEOLOGIQUE INTERPRETEE
331 Ko
T763795.TIF
  • PAGE DE RAPPORT
37 Ko
T763796.TIF
  • COUPE GEOLOGIQUE DE CHANTIER
37 Ko
T763805.TIF
  • RECAPITULATIF DE L'OUVRAGE
59 Ko
T907523.TIF
  • DIVERS
10 Ko

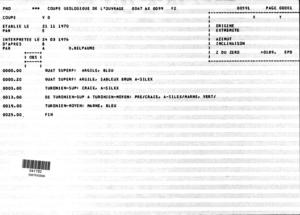

Log géologique numérisé



Nombre de niveaux :

5
Profondeur Lithologie Stratigraphie
De 0 à 0,2 m SUPERF: ARGILE, BLEU QUATERNAIRE
De 0,2 à 3 m SUPERF: ARGILE, SABLEUX BRUN A-SILEX QUATERNAIRE
De 3 à 13 m CRAIE, A-SILEX TURONIEN-SUP
De 13 à 19 m PRE/CRAIE, A-SILEX/MARNE, VERT/ DE TURONIEN-SUP A TURONIEN-MOYEN
De 19 à 25 m MARNE, BLEU TURONIEN-MOYEN
