Dossier du sous-sol

BSS000HUXU



01172X0095/F4

Localisation

Identifiant national de l'ouvrage

BSS000HUXU

Ancien code

01172X0095/F4

Département

MANCHE (50) - SGR/BNO

Commune

TERRE-ET-MARAIS (50564)

Nom local

F4

Numéro de carte

0117

Huitième

2X

Région naturelle

COTENTIN

Bassin versant

Non renseigné

Adresse ou Lieu-dit

LES FORGES

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 333612 2477876
Lambert 1 - Nord 333863 177870
Lambert-93 385514 6913400
Système Latitude Longitude
WGS84 49.24281706 | 49° 14' 34'' N -1.32027565 | 1° 19' 12'' O

Altitude

21 m - Précision EPD

Description technique

Identifiant national de l'ouvrage

BSS000HUXU

Ancien code

01172X0095/F4

Nature

FORAGE

Profondeur atteinte

47.0 m

Diamètre de l'ouvrage

268 mm

Date fin de travaux

March 8, 2001

Mode d'exécution

BATTAGE.

Etat de l'ouvrage

ACCES, MESURE, PRELEV, CREPINE, EXPLOITE, TUBE-METAL.

Utilisation

EAU-COLLECTIVE

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Document(s) papier

PLAN-SITUATION, COUPE-TECHNIQUE, COUPE-GEOLOGIQUE, DECLARATION-CODE-MINIER, DEVELOPPEMENT-OUVRAGE, POMPAGE-ESSAI, CARACTERISTIQUES-CREPINE, PRODUCTION, DIAGRAPHIE, CHIMIE-EAU, ANALYSE-PHYSIQUE-EAU, BACTERIOLOGIE.

Références

CF 0117-2X-0007 - 0051 - 0060 - 0094 - RAPPORT 01/DDAF/2/HYD JUIN 2001 (ARCHIVES DELESTAGE)

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

Non renseigné

Coupe

Z Origine

21.0 - Précision : M05

Auteur

FRESLON

Date

March 8, 2001

Document(s) numérisé(s)

26 document(s)

Vignette Nom Type Poids
G0303503.TIF DIVERS 24 Ko
G0303504.TIF DIVERS 74 Ko

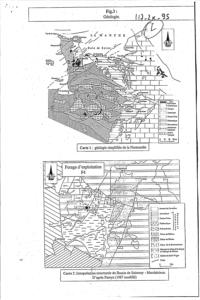

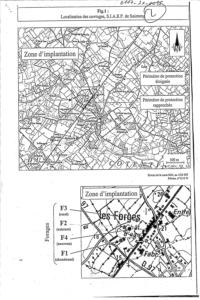

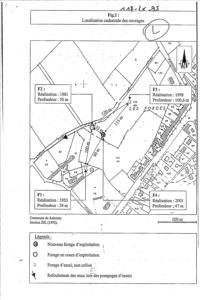

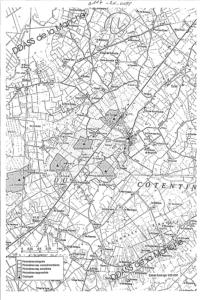

G0303505.TIF PLAN DE LOCALISATION 243 Ko
G0303506.TIF DIVERS 51 Ko
G0303507.TIF PLAN DE LOCALISATION 130 Ko
G0303508.TIF PLAN DE LOCALISATION 57 Ko
G0303509.TIF PLAN DE LOCALISATION 95 Ko

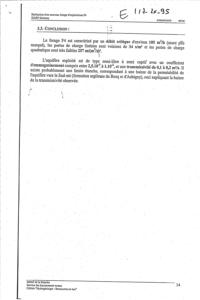

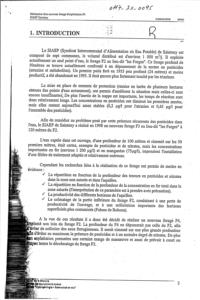

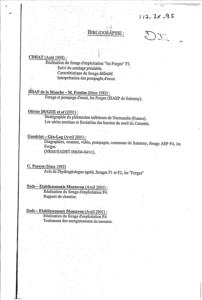

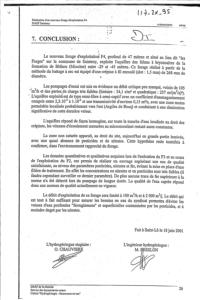

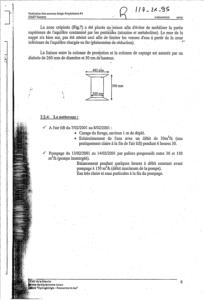

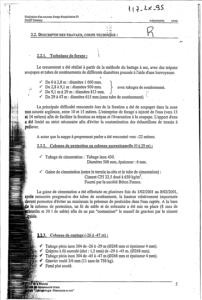

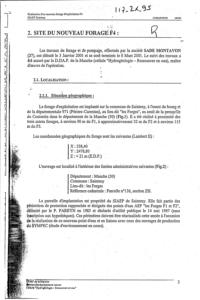

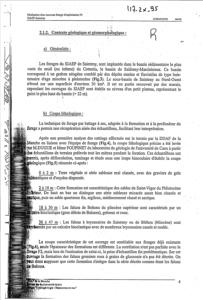

G0303510.TIF PAGE DE RAPPORT 101 Ko
G0303511.TIF PAGE DE RAPPORT 85 Ko
G0303512.TIF PAGE DE RAPPORT 115 Ko
G0303513.TIF PAGE DE RAPPORT 96 Ko
G0303514.TIF PAGE DE RAPPORT 78 Ko
G0303515.TIF FICHE D'ESSAI DE DEBIT 28 Ko
G0303516.TIF PAGE DE RAPPORT 69 Ko
G0303517.TIF PAGE DE RAPPORT 37 Ko

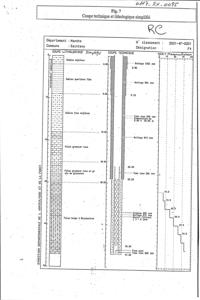

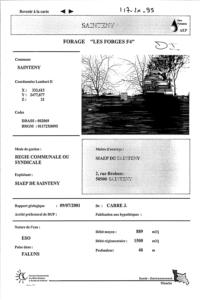

G0303518.TIF RECAPITULATIF DE L'OUVRAGE 230 Ko
G0303519.TIF RECAPITULATIF DE L'OUVRAGE 48 Ko

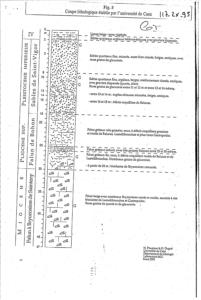

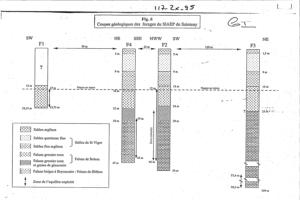

G0303520.TIF COUPE GEOLOGIQUE INTERPRETEE 41 Ko
G0303521.TIF COUPE GEOLOGIQUE INTERPRETEE 55 Ko

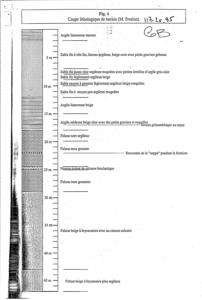

G0303522.TIF COUPE GEOLOGIQUE DE CHANTIER 81 Ko
G0303523.TIF PAGE DE RAPPORT 22 Ko

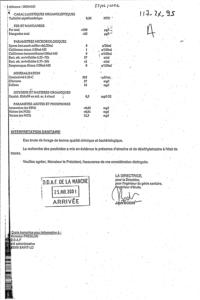

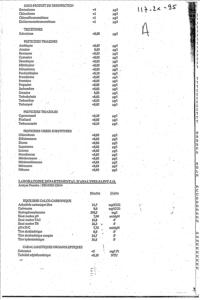

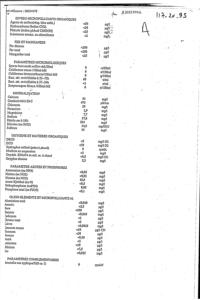

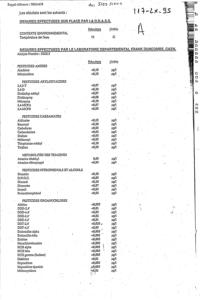

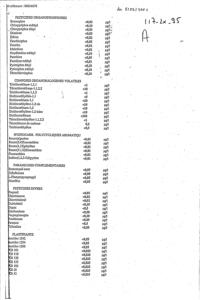

G0303524.TIF ANALYSE D'EAU 44 Ko
G0303525.TIF ANALYSE D'EAU 47 Ko
G0303526.TIF ANALYSE D'EAU 39 Ko
G0303527.TIF ANALYSE D'EAU 44 Ko
G0303528.TIF ANALYSE D'EAU 41 Ko

Log géologique numérisé

Non renseigné

Nombre de niveaux :

6
Profondeur Lithologie Stratigraphie
De 0 à 2 m SABLES ARGILEUX
De 2 à 9 m SABLES QUARTZEUX FINS
De 9 à 18 m SABLES FINS ARGILEUX
De 18 à 25 m FALUN GROSSIER ROUX
De 25 à 30 m FALUN GROSSIER ROUX ET GRAINS DE GLAUCONIE
De 30 à 47 m FALUN BEIGE A BRYOZOAIRES
