Dossier du sous-sol

BSS000HVDM



01175X0031/FP1

Localisation

Identifiant national de l'ouvrage

BSS000HVDM

Ancien code

01175X0031/FP1

Département

MANCHE (50) - SGR/BNO

Commune

SAINT-GERMAIN-SUR-SEVES (50482)

Nom local

FP1

Numéro de carte

0117

Huitième

5X

Région naturelle

COTENTIN

Bassin versant

Non renseigné

Adresse ou Lieu-dit

LE MARAIS

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 330995 2476282
Lambert 1 - Nord 331246 176283
Lambert-93 382886 6911829
Système Latitude Longitude
WGS84 49.22741546 | 49° 13' 38'' N -1.35510878 | 1° 21' 18'' O

Altitude

5 m - Précision M01

Description technique

Identifiant national de l'ouvrage

BSS000HVDM

Ancien code

01175X0031/FP1

Nature

FORAGE

Profondeur atteinte

82.0 m

Diamètre de l'ouvrage

350 mm

Date fin de travaux

October 20, 1989

Mode d'exécution

BATTAGE.

Etat de l'ouvrage

EXPLOITE, ACCES, MESURE, PRELEV, TUBE-METAL, POMPE, MASSIF-GRAVIER.

Utilisation

EAU-COLLECTIVE

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Document(s) papier

PLAN-SITUATION, COUPE-TECHNIQUE, COUPE-GEOLOGIQUE, CARACTERISTIQUES-CREPINE, POMPAGE-ESSAI-PIEZO, PERIMETRE-PROTECTION.

Références

CF. DOSSIERS 0117-2X-0066, 5X-0035 ET 6X-044

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

2.66 m -

Coupe

Z Origine

Non renseigné

Auteur

Non renseigné

Date

Non renseigné

Document(s) numérisé(s)

11 document(s)

Vignette Nom Type Poids

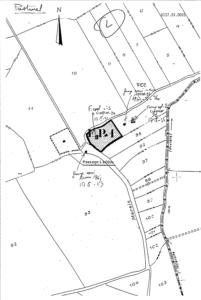

A29082.TIF PLAN DE LOCALISATION 67 Ko

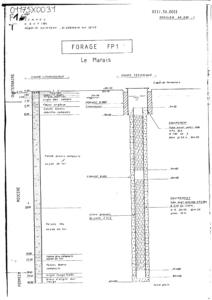

A29083.TIF COUPE TECHNIQUE 34 Ko

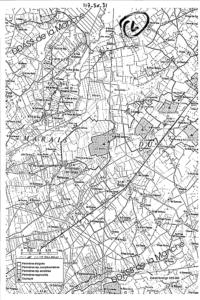

G0304775.TIF PLAN DE LOCALISATION 189 Ko

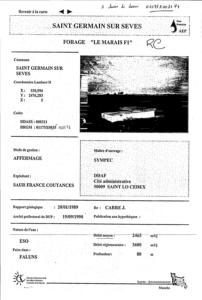

G0304776.TIF RECAPITULATIF DE L'OUVRAGE 106 Ko

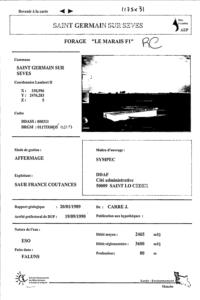

G0304777.TIF RECAPITULATIF DE L'OUVRAGE 43 Ko

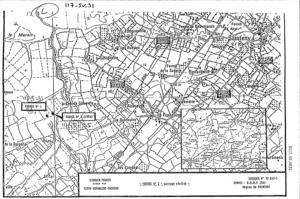

G0304778.TIF PLAN DE LOCALISATION 206 Ko

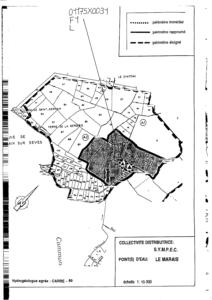

G0304779.TIF PERIM. PROTECTION : TRACE 128 Ko

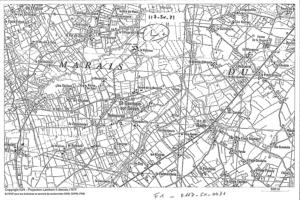

G0304780.TIF PLAN DE LOCALISATION 122 Ko

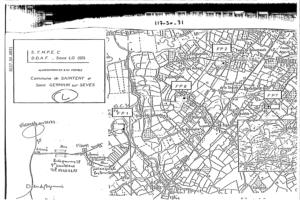

G0304781.TIF PLAN DE LOCALISATION 36 Ko
G0304782.TIF PLAN DE LOCALISATION 113 Ko
G0304783.TIF FICHE D'ESSAI DE DEBIT 219 Ko

Log géologique numérisé

Nombre de passes :

12 - Afficher le log validé

Nombre de niveaux :

6
Profondeur Lithologie Stratigraphie
De 0 à 0.8 m TERRE VEGETALE ET TOURBE QUATERNAIRE
De 0.8 à 1.8 m SABLE FIN BLANC QUATERNAIRE
De 1.8 à 4.5 m ARGILE ET BLOC CALCAIRE QUATERNAIRE
De 4.5 à 78 m FALUNS COMPACTS, OXYDE DE FER MIOCENE
De 78 à 79.5 m ARGILE ROUGE MOLLE PERMIEN
De 79.5 à 82 m BLOCS D'ARGILE DUR, ROUGE PERMIEN
