Dossier du sous-sol

Identifiant national de l'ouvrage

BSS000LDBZ

Ancien code - avant 2017
01505X0006/F

Localisation

Département

EURE (27) - SGR/HNO

Commune

ARNIERES-SUR-ITON (27020)

Nom local

F

Numéro de carte

0150

Huitième

5X

Région naturelle

ROUMOIS-OUCHE

Bassin versant

ITON

Adresse ou Lieu-dit

CHENAPPEVILLE

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 510116 2445776
Lambert 1 - Nord 510180 145560
Lambert-93 561637 6879865
Système Latitude Longitude
WGS84 49.00378435 | 49° 0' 13'' N 1.10873733 | 1° 6' 31'' E

Altitude

72,95 m - Précision RNG

Description technique

Nature

PUITS

Profondeur atteinte

30.0 m

Diamètre de l'ouvrage

640 mm

Date fin de travaux

1 janvier 1961

Mode d'exécution

CAROT-MARTEAU,FONCAGE-MANUEL,MARTEAU-FOND,TAILLANT.

Etat de l'ouvrage

ACCES, EXPLOITE, MESURE, PAROI-BETON, POMPE, PRELEV.

Utilisation

EAU-COLLECTIVE

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Références

VOIR DOSSIERS 0150 5X 0007 ET 0008

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

2,2 m - 31 mars 1961

Coupe

Z Origine

72.95 - Précision : RNG

Auteur

BEAUFILS

Date

1 janvier 1961

Document(s) numérisé(s)

119 document(s)

Vignette Nom Type Poids

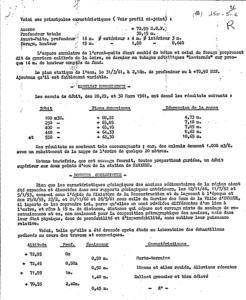

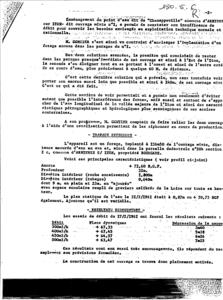

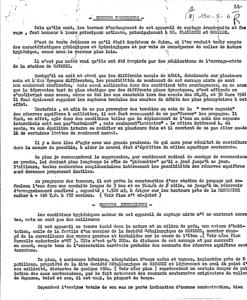

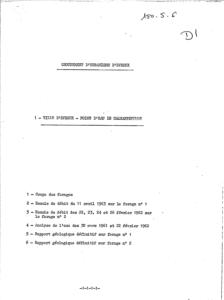

G0219224.TIF

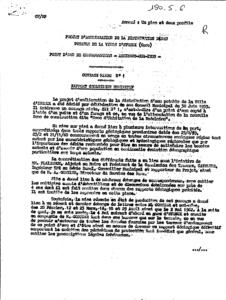

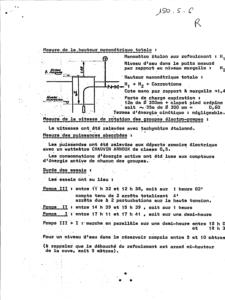

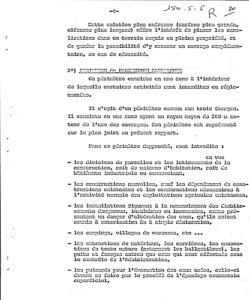

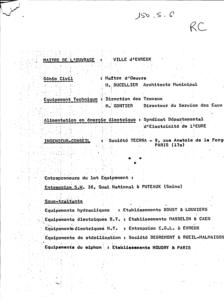

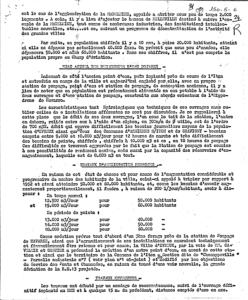

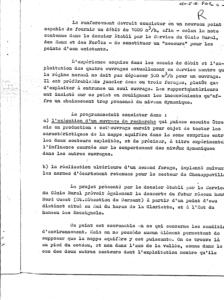

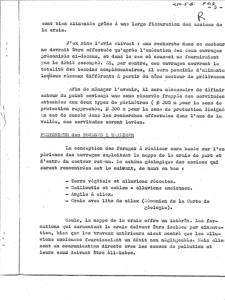

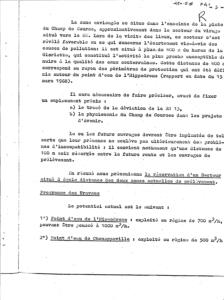

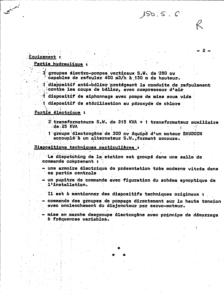

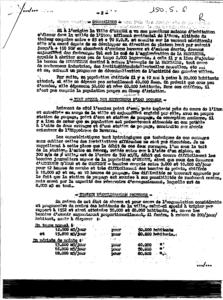

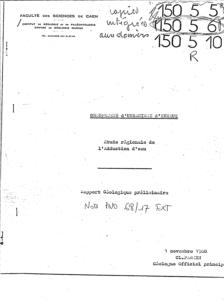

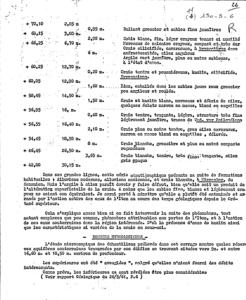

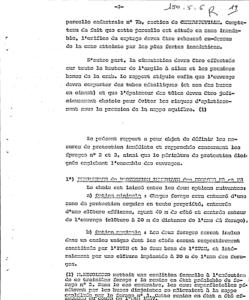

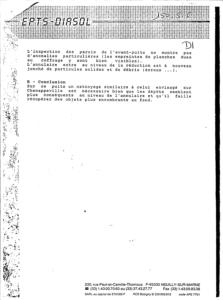

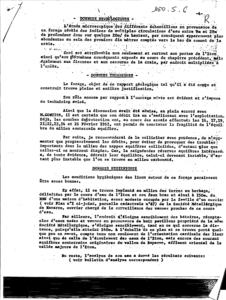

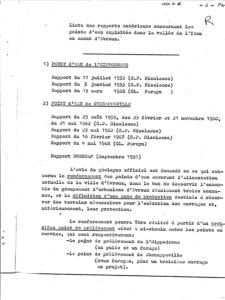

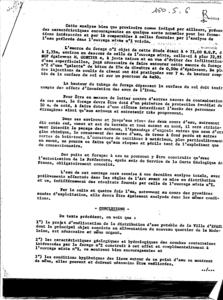

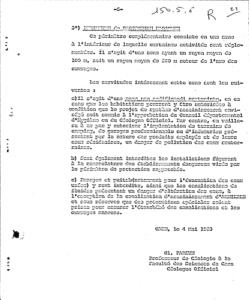

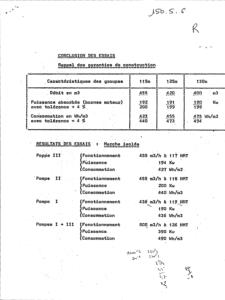

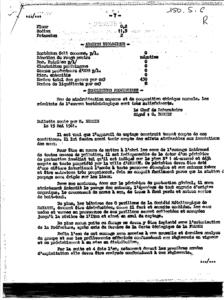

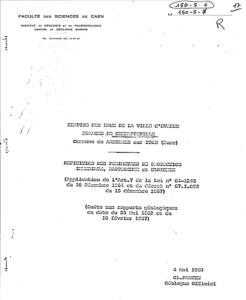

  • PAGE DE RAPPORT
24 Ko
G0219225.TIF
  • PAGE DE RAPPORT
49 Ko
G0219226.TIF
  • PAGE DE RAPPORT
51 Ko
G0219227.TIF
  • PAGE DE RAPPORT
65 Ko
G0219228.TIF
  • PAGE DE RAPPORT
59 Ko
G0219229.TIF
  • PAGE DE RAPPORT
62 Ko
G0219230.TIF
  • PAGE DE RAPPORT
54 Ko
G0219231.TIF
  • PAGE DE RAPPORT
17 Ko
G0219232.TIF

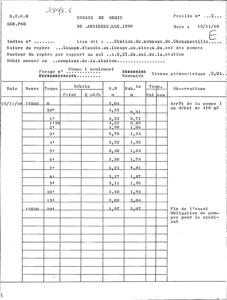

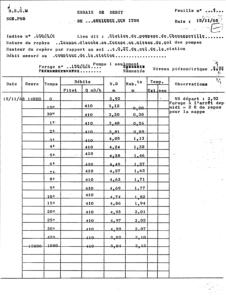

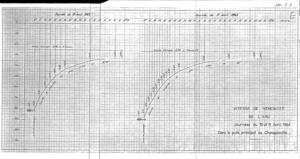

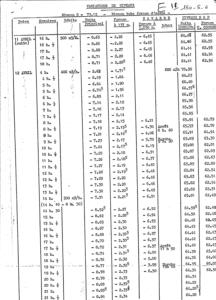

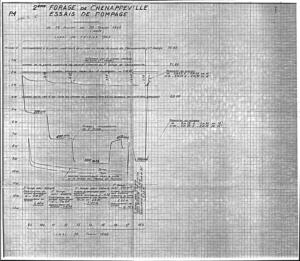

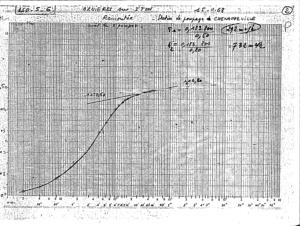

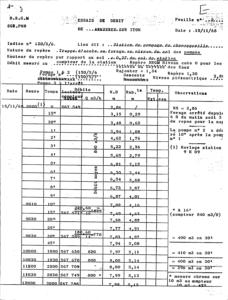

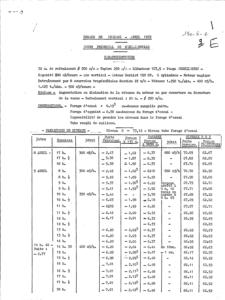

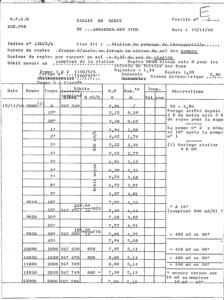

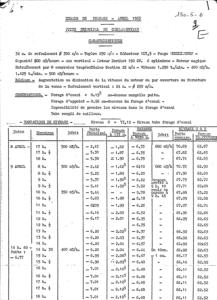

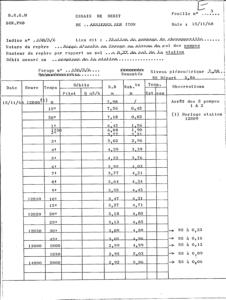

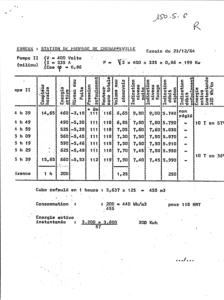

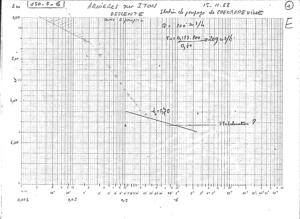

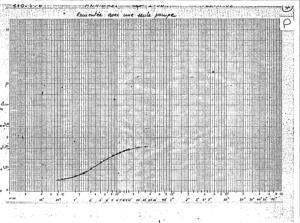

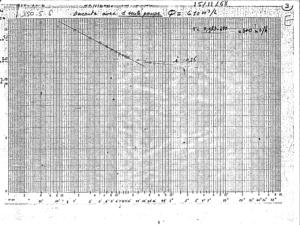

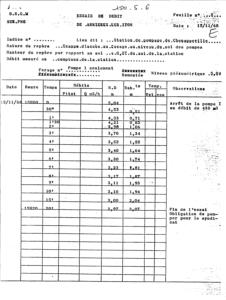

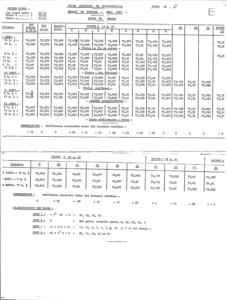

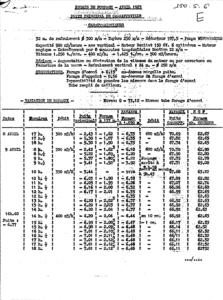

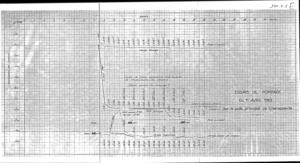

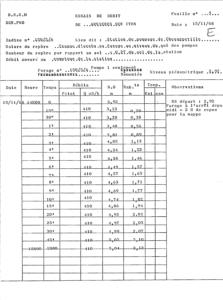

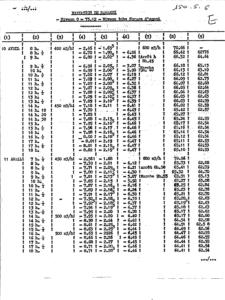

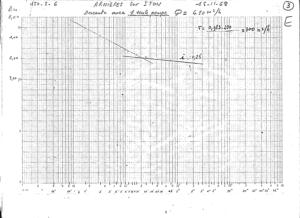

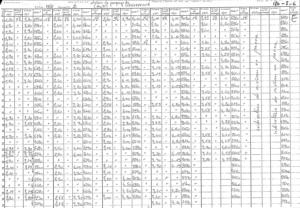

  • FICHE D'ESSAI DE DEBIT
43 Ko
G0219233.TIF
  • FICHE D'ESSAI DE DEBIT
85 Ko
G0219234.TIF
  • FICHE D'ESSAI DE DEBIT
75 Ko
G0219235.TIF
  • FICHE D'ESSAI DE DEBIT
63 Ko
G0219236.TIF
  • FICHE D'ESSAI DE DEBIT
52 Ko
G0219237.TIF
  • FICHE D'ESSAI DE DEBIT
29 Ko
G0219238.TIF
  • PAGE DE RAPPORT
38 Ko
G0219239.TIF
  • PAGE DE RAPPORT
45 Ko
G0219240.TIF
  • PAGE DE RAPPORT
45 Ko
G0219241.TIF
  • PAGE DE RAPPORT
40 Ko
G0219242.TIF
  • PAGE DE RAPPORT
39 Ko
G0219243.TIF
  • PAGE DE RAPPORT
43 Ko
G0219244.TIF
  • PAGE DE RAPPORT
29 Ko
G0219245.TIF
  • PAGE DE RAPPORT
66 Ko
G0219246.TIF
  • PAGE DE RAPPORT
41 Ko
G0219247.TIF

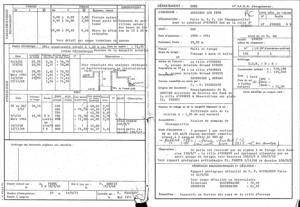

  • RECAPITULATIF DE L'OUVRAGE
38 Ko
G0219248.TIF

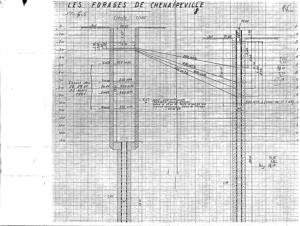

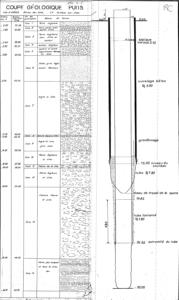

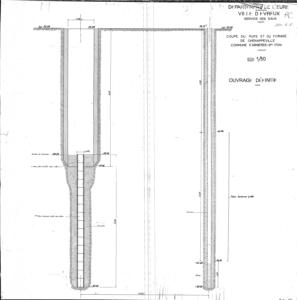

  • COUPE TECHNIQUE
30 Ko
G0219249.TIF
  • DIVERS
14 Ko
G0219250.TIF

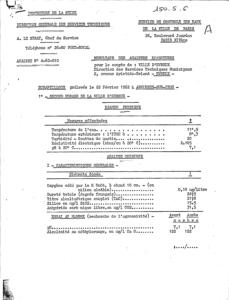

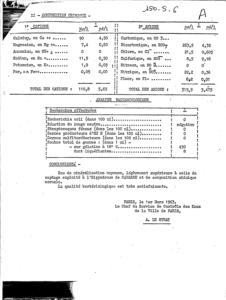

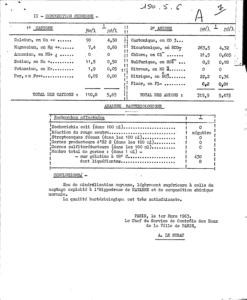

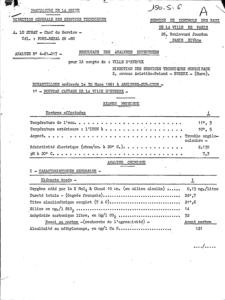

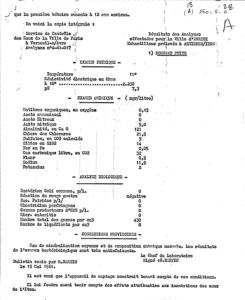

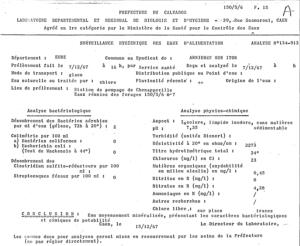

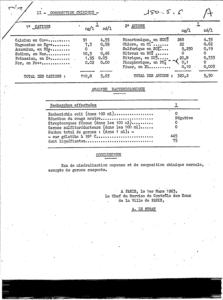

  • ANALYSE D'EAU
40 Ko
G0219251.TIF
  • ANALYSE D'EAU
37 Ko
G0219252.TIF
  • ANALYSE D'EAU
38 Ko
G0219253.TIF
  • ANALYSE D'EAU
43 Ko
G0219254.TIF
  • PAGE DE RAPPORT
80 Ko
G0219255.TIF
  • PAGE DE RAPPORT
107 Ko
G0219256.TIF
  • PAGE DE RAPPORT
96 Ko
G0219257.TIF
  • PAGE DE RAPPORT
54 Ko
G0219258.TIF
  • PAGE DE RAPPORT
111 Ko
G0219259.TIF
  • PAGE DE RAPPORT
102 Ko
G0219260.TIF
  • PAGE DE RAPPORT
84 Ko
G0219261.TIF
  • PAGE DE RAPPORT
115 Ko
G0219262.TIF
  • PAGE DE RAPPORT
59 Ko
G0219263.TIF
  • PAGE DE RAPPORT
71 Ko
G0219264.TIF
  • PAGE DE RAPPORT
63 Ko
G0219265.TIF
  • PAGE DE RAPPORT
77 Ko
G0219266.TIF
  • PAGE DE RAPPORT
74 Ko
G0219267.TIF
  • PAGE DE RAPPORT
78 Ko
G0219268.TIF
  • DIVERS
25 Ko
G0219269.TIF
  • DIVERS
90 Ko
G0219270.TIF
  • DIVERS
62 Ko
G0219271.TIF

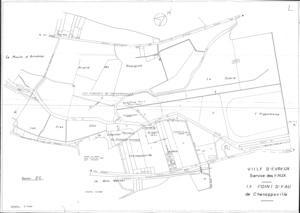

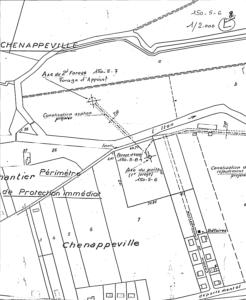

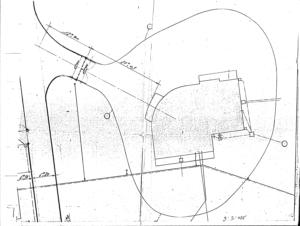

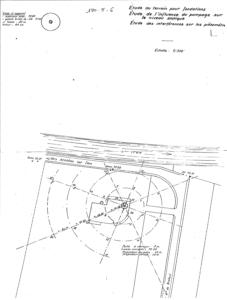

  • PLAN DE LOCALISATION
45 Ko
G0219272.TIF
  • PLAN DE LOCALISATION
99 Ko
G0219273.TIF
  • FICHE D'ESSAI DE DEBIT
56 Ko
G0219274.TIF
  • FICHE D'ESSAI DE DEBIT
39 Ko
G0219275.TIF
  • FICHE D'ESSAI DE DEBIT
42 Ko
G0219276.TIF
  • RECAPITULATIF DE L'OUVRAGE
181 Ko
G0219277.TIF
  • RECAPITULATIF DE L'OUVRAGE
116 Ko
G0219278.TIF
  • RECAPITULATIF DE L'OUVRAGE
398 Ko
G0219279.TIF
  • RECAPITULATIF DE L'OUVRAGE
363 Ko
G0219280.TIF
  • FICHE D'ESSAI DE DEBIT
54 Ko
G0219281.TIF
  • FICHE D'ESSAI DE DEBIT
47 Ko
G0219282.TIF
  • FICHE D'ESSAI DE DEBIT
42 Ko
G0219283.TIF
  • FICHE D'ESSAI DE DEBIT
42 Ko
G0219284.TIF
  • FICHE D'ESSAI DE DEBIT
224 Ko
G0219285.TIF

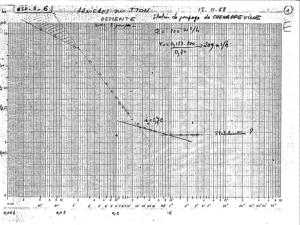

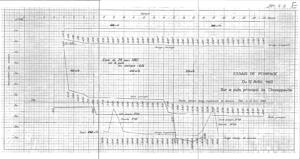

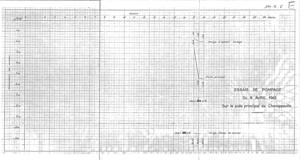

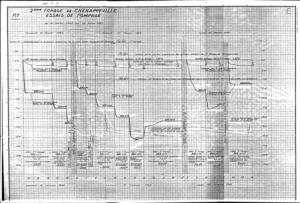

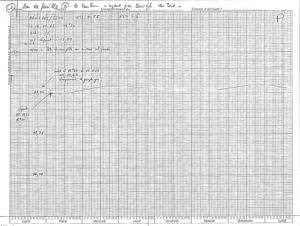

  • PIEZOMETRIE
237 Ko
G0219286.TIF
  • FICHE D'ESSAI DE DEBIT
221 Ko
G0219287.TIF
  • PIEZOMETRIE
262 Ko
G0219288.TIF
  • FICHE D'ESSAI DE DEBIT
47 Ko
G0219289.TIF
  • FICHE D'ESSAI DE DEBIT
44 Ko
G0219290.TIF
  • FICHE D'ESSAI DE DEBIT
44 Ko
G0219291.TIF
  • FICHE D'ESSAI DE DEBIT
27 Ko
G0219292.TIF
  • PIEZOMETRIE
360 Ko
G0219293.TIF
  • PIEZOMETRIE
223 Ko
G0219294.TIF
  • COUPE GEOLOGIQUE INTERPRETEE
48 Ko
G0219295.TIF
  • ANALYSE D'EAU
41 Ko
G0219296.TIF
  • ANALYSE D'EAU
40 Ko
G0219297.TIF
  • PLAN DE LOCALISATION
44 Ko
G0219298.TIF
  • ANALYSE D'EAU
43 Ko
G0219299.TIF
  • RECAPITULATIF DE L'OUVRAGE
54 Ko
G0219300.TIF
  • PAGE DE RAPPORT
25 Ko
G0219301.TIF
  • PAGE DE RAPPORT
65 Ko
G0219302.TIF
  • PAGE DE RAPPORT
80 Ko
G0219303.TIF
  • PAGE DE RAPPORT
77 Ko
G0219304.TIF
  • PAGE DE RAPPORT
80 Ko
G0219305.TIF
  • PAGE DE RAPPORT
71 Ko
G0219306.TIF
  • PIEZOMETRIE
134 Ko
G0219307.TIF
  • PIEZOMETRIE
312 Ko
G0219308.TIF
  • FICHE D'ESSAI DE DEBIT
59 Ko
G0219309.TIF
  • FICHE D'ESSAI DE DEBIT
56 Ko
G0219310.TIF
  • FICHE D'ESSAI DE DEBIT
56 Ko
G0219311.TIF
  • FICHE D'ESSAI DE DEBIT
36 Ko
G0219312.TIF
  • DIVERS
133 Ko
G0219313.TIF
  • FICHE D'ESSAI DE DEBIT
129 Ko
G0219314.TIF
  • PIEZOMETRIE
125 Ko
G0219315.TIF
  • FICHE D'ESSAI DE DEBIT
136 Ko
G0219316.TIF
  • PIEZOMETRIE
139 Ko
G0219317.TIF
  • PAGE DE RAPPORT
77 Ko
G0219318.TIF
  • PAGE DE RAPPORT
96 Ko
G0219319.TIF
  • PAGE DE RAPPORT
62 Ko
G0219320.TIF
  • PAGE DE RAPPORT
69 Ko
G0219321.TIF
  • PAGE DE RAPPORT
97 Ko
G0219322.TIF
  • ANALYSE D'EAU
41 Ko
G0219323.TIF
  • ANALYSE D'EAU
70 Ko
G0219324.TIF
  • FICHE D'ESSAI DE DEBIT
163 Ko
G0219325.TIF
  • FICHE D'ESSAI DE DEBIT
173 Ko
G0219326.TIF
  • FICHE D'ESSAI DE DEBIT
377 Ko
G0219327.TIF
  • FICHE D'ESSAI DE DEBIT
562 Ko
G0219328.TIF
  • FICHE D'ESSAI DE DEBIT
696 Ko
G0219329.TIF
  • FICHE D'ESSAI DE DEBIT
216 Ko
G0219330.TIF
  • FICHE D'ESSAI DE DEBIT
242 Ko
G0219331.TIF
  • FICHE D'ESSAI DE DEBIT
388 Ko
G0219332.TIF
  • FICHE D'ESSAI DE DEBIT
1163 Ko
G0219333.TIF
  • FICHE D'ESSAI DE DEBIT
960 Ko
G0219334.TIF
  • FICHE D'ESSAI DE DEBIT
721 Ko
G0219335.TIF
  • FICHE D'ESSAI DE DEBIT
1053 Ko
G0219336.TIF
  • PLAN DE LOCALISATION
202 Ko
G0219337.TIF
  • RECAPITULATIF DE L'OUVRAGE
1633 Ko
G0219338.TIF
  • RECAPITULATIF DE L'OUVRAGE
306 Ko
G0219339.TIF
  • PLAN DE LOCALISATION
384 Ko
G0219340.TIF
  • RECAPITULATIF DE L'OUVRAGE
194 Ko
G0219341.TIF
  • RECAPITULATIF DE L'OUVRAGE
1375 Ko
G0219342.TIF
  • FICHE D'ESSAI DE DEBIT
1171 Ko

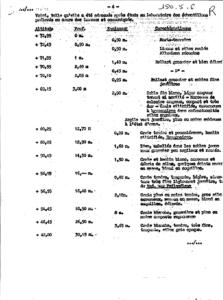

Log géologique numérisé



Nombre de niveaux :

13
Profondeur Lithologie Stratigraphie
De 0 à 0,5 m SUPERF: TERRE QUATERNAIRE
De 0,5 à 1 m ALLUV: ROC/LIMON, JAUNE/SILEX/ QUATERNAIRE
De 1 à 2,4 m ALLUV: GRAVIER-SABLE, LIMONEUX ARGILEUX QUATERNAIRE
De 2,4 à 2,85 m ALLUV: GRAVIER, ARGILEUX QUATERNAIRE
De 2,85 à 3,8 m ALLUV: PRE/GRAVIER/SABLE, BLANC FIN/ QUATERNAIRE
De 3,8 à 6,7 m ALLUV: SABLE, ARGILEUX QUATERNAIRE
De 6,7 à 12,7 m ALLUV: PRE/ARGILE, VERT/SABLE, FIN/SILEX/ QUATERNAIRE
De 12,7 à 12,9 m CRAIE, DUR A-SILEX SENONIEN
De 12,9 à 14,5 m ARGILE, A-SILEX IMPRECIS
De 14,5 à 16 m CRAIE, ARGILEUX A-SILEX SENONIEN
De 16 à 16,4 m CRAIE, DUR A-SILEX SENONIEN
De 16,4 à 18,5 m CRAIE, ARGILEUX A-SILEX SENONIEN
De 18,5 à 30 m CRAIE, A-SILEX SENONIEN
