Dossier du sous-sol

BSS000QPBY



01987X0094/T9

Localisation

Identifiant national de l'ouvrage

BSS000QPBY

Ancien code

01987X0094/T9

Département

BAS-RHIN (67) - SGR/ALS

Commune

HAGUENAU (67180)

Nom local

T9

Numéro de carte

0198

Huitième

7X

Région naturelle

VALLEE-DU-RHIN

Bassin versant

Non renseigné

Adresse ou Lieu-dit

DANS ZONE INDUSTRIELLE

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 997994 2438933
Lambert 1 - Nord 997743 139284
Lambert-93 1049128 6868872
Système Latitude Longitude
WGS84 48.82522871 | 48° 49' 30'' N 7.75825273 | 7° 45' 29'' E

Altitude

150 m - Précision EPD

Description technique

Identifiant national de l'ouvrage

BSS000QPBY

Ancien code

01987X0094/T9

Nature

FORAGE

Profondeur atteinte

5.8 m

Diamètre de l'ouvrage

32 mm

Date fin de travaux

8 octobre 1979

Mode d'exécution

BATTAGE-SIMPLE.

Etat de l'ouvrage

ACCES, MESURE.

Utilisation

PIEZOMETRE.

Objet de la recherche

Non renseigné

Objet de l'exploitation

Non renseigné

Objet de la reconnaissance

FLUCTUATION-NAPPE.

Gisement

Non renseigné

Document(s) papier

PLAN-SITUATION, COUPE-TECHNIQUE, COUPE-GEOLOGIQUE.

Références

DDE (CONTOURNEMENT OUEST ET NORD DE HAGUENAU) - REPERE/SOL +0.70

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

2,8 m - 8 octobre 1979

Coupe

Z Origine

150.0 - Précision : EPD

Auteur

SONDEUR

Date

8 octobre 1979

Document(s) numérisé(s)

2 document(s)

Vignette Nom Type Poids

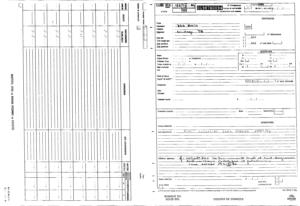

M89433.TIF RECAPITULATIF DE L'OUVRAGE 111 Ko

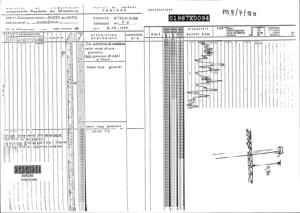

T355332.TIF DIAGRAPHIE 61 Ko

Log géologique numérisé



Nombre de niveaux :

4
Profondeur Lithologie Stratigraphie
De 0 à 0,2 m TERRE VEGETALE SABLEUSE ET GRAVELEUSE
De 0,2 à 1,3 m SABLE ROUGE ET ROSE GRAVELEUX (TRES GRAVELEUX DE 0.2 A 0.5M)
De 1,3 à 5,3 m SABLE ROSE GROSSIER
De 5,3 à 5,8 m IDEM MAIS GRAVELEUX
