Dossier du sous-sol

BSS000SCPN



02293X0065/PC13

Localisation

Identifiant national de l'ouvrage

BSS000SCPN

Ancien code

02293X0065/PC13

Département

MEURTHE-ET-MOSELLE (54) - SGR/LOR

Commune

AINGERAY (54007)

Nom local

PC13

Numéro de carte

0229

Huitième

3X

Région naturelle

LORRAINE

Bassin versant

Non renseigné

Adresse ou Lieu-dit

SOUS HALZEY

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 870764 2423219
Lambert 1 - Nord 870620 123260
Lambert-93 921850 6854269
Système Latitude Longitude
WGS84 48.75039196 | 48° 45' 1'' N 6.01815117 | 6° 1' 5'' E

Altitude

250.95 m - Précision RNG

Description technique

Identifiant national de l'ouvrage

BSS000SCPN

Ancien code

02293X0065/PC13

Nature

FORAGE

Profondeur atteinte

60.65 m

Diamètre de l'ouvrage

Non renseigné

Date fin de travaux

May 5, 1972

Mode d'exécution

CAROTTAGE,TARIERE.

Etat de l'ouvrage

ACCES, MESURE, PRELEV, TUBE-PLASTIQUE.

Utilisation

Non renseigné

Objet de la recherche

Non renseigné

Objet de l'exploitation

Non renseigné

Objet de la reconnaissance

FLUCTUATION-NAPPE.

Gisement

Non renseigné

Document(s) papier

AVANCEMENT, CARACTERISTIQUES-CREPINE, COUPE-GEOLOGIQUE, COUPE-TECHNIQUE, DECLARATION-CODE-MINIER, DOCUMENTATION-HYDROGEOLOGIQUE, PIEZO-OCCASIONNELLE.

Références

1) RAPPORT 73 SGN 053 NES CLASSE LOR 7-54-12-73 A (2) CF 0229-4X-008

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

Non renseigné

Coupe

Z Origine

250.95 - Précision : RNG

Auteur

MALAUX

Date

May 5, 1972

Document(s) numérisé(s)

5 document(s)

Vignette Nom Type Poids

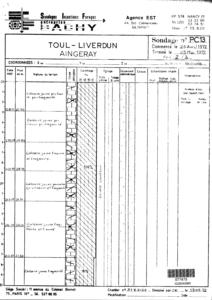

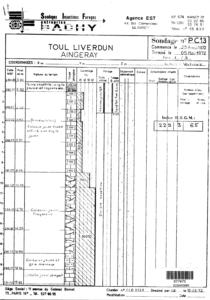

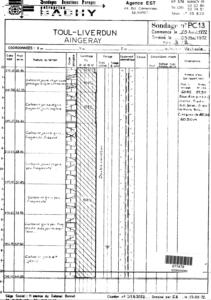

T537666.TIF RECAPITULATIF DE L'OUVRAGE 116 Ko
T537667.TIF RECAPITULATIF DE L'OUVRAGE 96 Ko
T537668.TIF RECAPITULATIF DE L'OUVRAGE 101 Ko

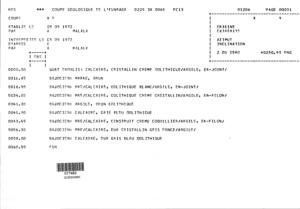

T537737.TIF COUPE GEOLOGIQUE INTERPRETEE 48 Ko
T553626.TIF RECAPITULATIF DE L'OUVRAGE 467 Ko

Log géologique numérisé

Non renseigné

Nombre de niveaux :

9
Profondeur Lithologie Stratigraphie
De 0 à 16.85 m EBOULIS: CALCAIRE, CRISTALLIN CREME OOLITHIQUE/ARGILE, EN-JOINT/ QUATERNAIRE
De 16.85 à 18.95 m MARNE, BRUN BAJOCIEN
De 18.95 à 34 m PRE/CALCAIRE, OOLITHIQUE BLANC/ARGILE, EN-JOINT/ BAJOCIEN
De 34 à 41 m PRE/CALCAIRE, OOLITHIQUE CREME CRISTALLIN/ARGILE, EN-FILON/ BAJOCIEN
De 41 à 41.9 m ARGILE, BRUN OOLITHIQUE BAJOCIEN
De 41.9 à 43.45 m CALCAIRE, GRIS BLEU OOLITHIQUE BAJOCIEN
De 43.45 à 56.3 m PRE/CALCAIRE, CONSTRUIT CREME COQUILLIER/ARGILE, EN-FILON/ BAJOCIEN
De 56.3 à 58 m PRE/CALCAIRE, DUR CRISTALLIN GRIS FONCE/ARGILE/ BAJOCIEN
De 58 à 60.55 m CALCAIRE, DUR GRIS BLEU OOLITHIQUE BAJOCIEN
