Dossier du sous-sol

BSS000SCQA



02293X0077/PA10

Localisation

Identifiant national de l'ouvrage

BSS000SCQA

Ancien code

02293X0077/PA10

Département

MEURTHE-ET-MOSELLE (54) - SGR/LOR

Commune

VILLEY-SAINT-ETIENNE (54584)

Nom local

PA10

Numéro de carte

0229

Huitième

3X

Région naturelle

LORRAINE

Bassin versant

Non renseigné

Adresse ou Lieu-dit

ENTRE LES DEUX VOIES FERRES

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 868539 2421142
Lambert 1 - Nord 868400 121180
Lambert-93 919609 6852213
Système Latitude Longitude
WGS84 48.73268 | 48° 43' 57'' N 5.98662718 | 5° 59' 11'' E

Altitude

198.48 m - Précision RNG

Description technique

Identifiant national de l'ouvrage

BSS000SCQA

Ancien code

02293X0077/PA10

Nature

FORAGE

Profondeur atteinte

6.1 m

Diamètre de l'ouvrage

Non renseigné

Date fin de travaux

April 17, 1972

Mode d'exécution

SOUPAPE,TARIERE.

Etat de l'ouvrage

ACCES, MESURE, PRELEV, TUBE-PLASTIQUE.

Utilisation

Non renseigné

Objet de la recherche

Non renseigné

Objet de l'exploitation

Non renseigné

Objet de la reconnaissance

FLUCTUATION-NAPPE,RIVIERE-CANALISEE.

Gisement

Non renseigné

Document(s) papier

CARACTERISTIQUES-CREPINE, COUPE-GEOLOGIQUE, COUPE-TECHNIQUE, DECLARATION-CODE-MINIER, DOCUMENTATION-HYDROGEOLOGIQUE, PIEZO-OCCASIONNELLE.

Références

1) RAPPORT 73 SGN 053 NES CLASSE LOR 7-54-12-73 A (2) CF 0229-4X-008

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

3.6 m - April 17, 1972

Coupe

Z Origine

198.48 - Précision : RNG

Auteur

MAIAUX

Date

April 17, 1972

Document(s) numérisé(s)

3 document(s)

Vignette Nom Type Poids

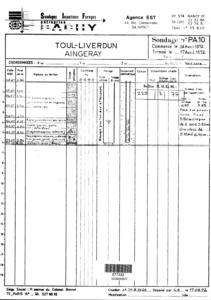

T537706.TIF RECAPITULATIF DE L'OUVRAGE 96 Ko

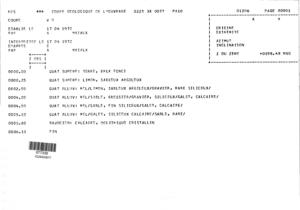

T537753.TIF RECAPITULATIF DE L'OUVRAGE 107 Ko

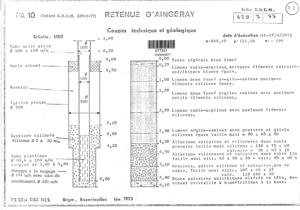

T537754.TIF COUPE GEOLOGIQUE INTERPRETEE 40 Ko

Log géologique numérisé

Non renseigné

Nombre de niveaux :

7
Profondeur Lithologie Stratigraphie
De 0 à 0.25 m SUPERF: TERRE, BRUN FONCE QUATERNAIRE
De 0.25 à 2.5 m SUPERF: LIMON, SABLEUX ARGILEUX QUATERNAIRE
De 2.5 à 4 m ALLUV: MEL/LIMON, SABLEUX ARGILEUX/GRAVIER, RARE SILICEUX/ QUATERNAIRE
De 4 à 4.5 m ALLUV: MEL/SABLE, GROSSIER/GRAVIER, SILICEUX/GALET, CALCAIRE/ QUATERNAIRE
De 4.5 à 5.1 m ALLUV: MEL/SABLE, FIN SILICEUX/GALET, CALCAIRE/ QUATERNAIRE
De 5.1 à 5.8 m ALLUV: MEL/GALET, SILICEUX CALCAIRE/SABLE, RARE/ QUATERNAIRE
De 5.8 à 6.1 m CALCAIRE, OOLITHIQUE CRISTALLIN BAJOCIEN
