Dossier du sous-sol

BSS000SCQS



02293X0093/PC19

Localisation

Identifiant national de l'ouvrage

BSS000SCQS

Ancien code

02293X0093/PC19

Département

MEURTHE-ET-MOSELLE (54) - SGR/LOR

Commune

AINGERAY (54007)

Nom local

PC19

Numéro de carte

0229

Huitième

3X

Région naturelle

LORRAINE

Bassin versant

Non renseigné

Adresse ou Lieu-dit

A L'W DU VILLAGE

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 869391 2421811
Lambert 1 - Nord 869250 121850
Lambert-93 920466 6852874
Système Latitude Longitude
WGS84 48.73832734 | 48° 44' 17'' N 5.99861106 | 5° 59' 54'' E

Altitude

195.87 m - Précision RNG

Description technique

Identifiant national de l'ouvrage

BSS000SCQS

Ancien code

02293X0093/PC19

Nature

FORAGE

Profondeur atteinte

20.0 m

Diamètre de l'ouvrage

Non renseigné

Date fin de travaux

December 18, 1972

Mode d'exécution

EAU,TARIERE,TREPAN-MOLETTES.

Etat de l'ouvrage

ACCES, MESURE, PRELEV, TUBE-PLASTIQUE.

Utilisation

Non renseigné

Objet de la recherche

Non renseigné

Objet de l'exploitation

Non renseigné

Objet de la reconnaissance

FLUCTUATION-NAPPE,RIVIERE-CANALISEE.

Gisement

Non renseigné

Document(s) papier

AVANCEMENT, CARACTERISTIQUES-CREPINE, COUPE-GEOLOGIQUE, COUPE-TECHNIQUE, DECLARATION-CODE-MINIER, DIAGRAPHIE, DOCUMENTATION-HYDROGEOLOGIQUE, PIEZO-OCCASIONNELLE, POMPAGE-ESSAI.

Références

1) RAPPORT 73 SGN 435 NES CLASSE LOR 7-54-12-73 B (2) 0229-4X-0081

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

Non renseigné

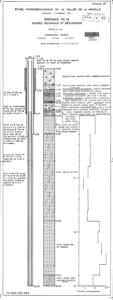

Coupe

Z Origine

195.87 - Précision : RNG

Auteur

MAIAUX

Date

December 18, 1972

Document(s) numérisé(s)

8 document(s)

Vignette Nom Type Poids
T537017.TIF COUPE GEOLOGIQUE INTERPRETEE 38 Ko

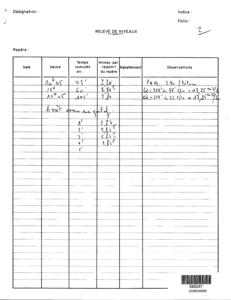

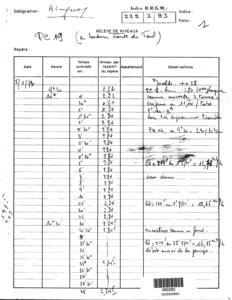

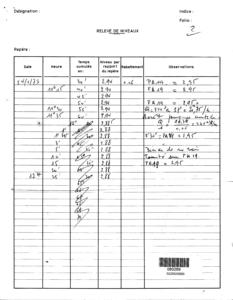

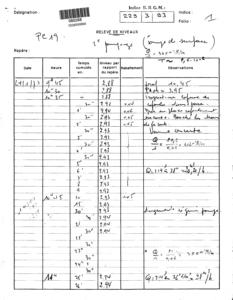

T537039.TIF PIEZOMETRIE 52 Ko
T537040.TIF PIEZOMETRIE 61 Ko
T537041.TIF PIEZOMETRIE 38 Ko
T537042.TIF PIEZOMETRIE 70 Ko

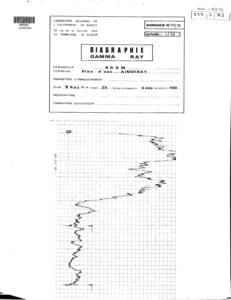

T549219.TIF DIAGRAPHIE 110 Ko

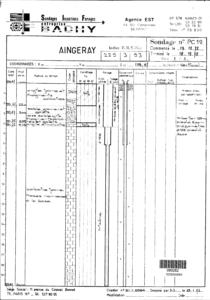

T549229.TIF RECAPITULATIF DE L'OUVRAGE 74 Ko
T549230.TIF RECAPITULATIF DE L'OUVRAGE 89 Ko

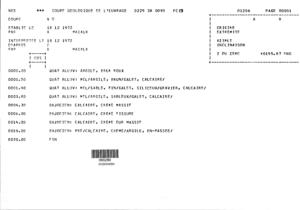

Log géologique numérisé

Non renseigné

Nombre de niveaux :

8
Profondeur Lithologie Stratigraphie
De 0 à 1.5 m ALLUV: ARGILE, BRUN ROUX QUATERNAIRE
De 1.5 à 1.9 m ALLUV: MEL/ARGILE, BRUN/GALET, CALCAIRE/ QUATERNAIRE
De 1.9 à 3.8 m ALLUV: MEL/SABLE, FIN/GALET, SILICEUX/GRAVIER, CALCAIRE/ QUATERNAIRE
De 3.8 à 4.3 m ALLUV: MEL/ARGILE, SABLEUX/GALET, CALCAIRE/ QUATERNAIRE
De 4.3 à 6 m CALCAIRE, CREME MASSIF BAJOCIEN
De 6 à 14 m CALCAIRE, CREME FISSURE BAJOCIEN
De 14 à 19 m CALCAIRE, CREME DUR MASSIF BAJOCIEN
De 19 à 20 m PRE/CALCAIRE, CREME/ARGILE, EN-PASSEE/ BAJOCIEN
