Dossier du sous-sol

BSS000SCQT



02293X0094/PC21

Localisation

Identifiant national de l'ouvrage

BSS000SCQT

Ancien code

02293X0094/PC21

Département

MEURTHE-ET-MOSELLE (54) - SGR/LOR

Commune

AINGERAY (54007)

Nom local

PC21

Numéro de carte

0229

Huitième

3X

Région naturelle

LORRAINE

Bassin versant

Non renseigné

Adresse ou Lieu-dit

BOIS DE NAMPLAIN

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 869909 2420970
Lambert 1 - Nord 869770 121010
Lambert-93 920977 6852028
Système Latitude Longitude
WGS84 48.73055508 | 48° 43' 49'' N 6.00511677 | 6° 0' 18'' E

Altitude

206.98 m - Précision RNG

Description technique

Identifiant national de l'ouvrage

BSS000SCQT

Ancien code

02293X0094/PC21

Nature

FORAGE

Profondeur atteinte

35.0 m

Diamètre de l'ouvrage

Non renseigné

Date fin de travaux

December 11, 1972

Mode d'exécution

CAROTTAGE,TARIERE,TREPAN-MOLETTES.

Etat de l'ouvrage

ACCES, MESURE, PRELEV, TUBE-PLASTIQUE.

Utilisation

Non renseigné

Objet de la recherche

Non renseigné

Objet de l'exploitation

Non renseigné

Objet de la reconnaissance

FLUCTUATION-NAPPE,RIVIERE-CANALISEE.

Gisement

Non renseigné

Document(s) papier

AVANCEMENT, CARACTERISTIQUES-CREPINE, COUPE-GEOLOGIQUE, COUPE-TECHNIQUE, DECLARATION-CODE-MINIER, DIAGRAPHIE, DOCUMENTATION-HYDROGEOLOGIQUE, PIEZO-OCCASIONNELLE, POMPAGE-ESSAI.

Références

1) RAPPORT 73 SGN 435 NES CLASSE LOR 7-54-12-73 B (2) CF 0229-4X-008E

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

11.2 m - December 11, 1972

Coupe

Z Origine

206.98 - Précision : RNG

Auteur

MAIAUX

Date

December 11, 1972

Document(s) numérisé(s)

13 document(s)

Vignette Nom Type Poids

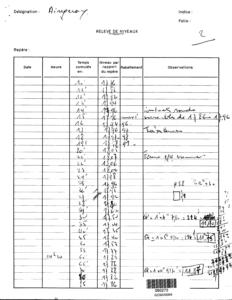

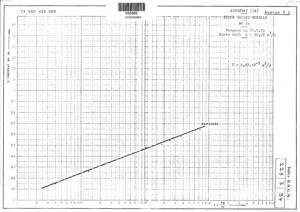

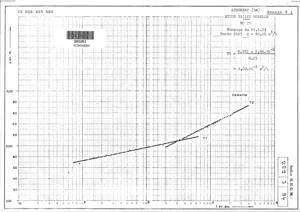

T537018.TIF FICHE D'ESSAI DE DEBIT 224 Ko
T537019.TIF FICHE D'ESSAI DE DEBIT 227 Ko

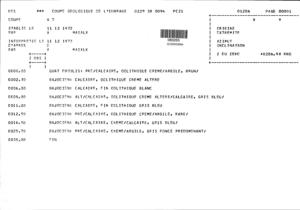

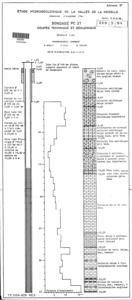

T537020.TIF COUPE GEOLOGIQUE INTERPRETEE 43 Ko

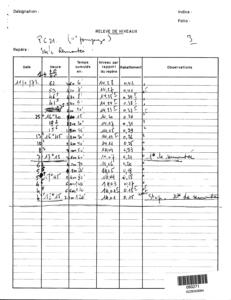

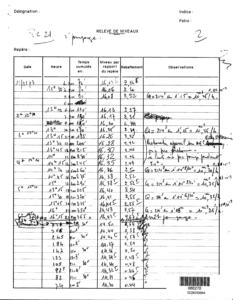

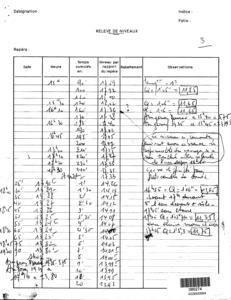

T537043.TIF PIEZOMETRIE 81 Ko
T537044.TIF PIEZOMETRIE 60 Ko
T537045.TIF PIEZOMETRIE 72 Ko
T537046.TIF PIEZOMETRIE 54 Ko
T537047.TIF PIEZOMETRIE 78 Ko
T537048.TIF PIEZOMETRIE 69 Ko

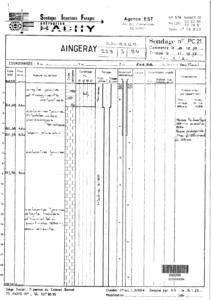

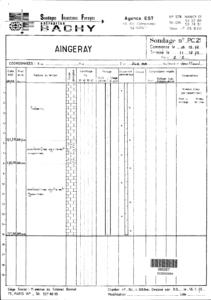

T549231.TIF RECAPITULATIF DE L'OUVRAGE 80 Ko
T549232.TIF RECAPITULATIF DE L'OUVRAGE 64 Ko
T549233.TIF RECAPITULATIF DE L'OUVRAGE 73 Ko

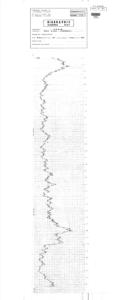

T553601.TIF DIAGRAPHIE 190 Ko

Log géologique numérisé

Non renseigné

Nombre de niveaux :

8
Profondeur Lithologie Stratigraphie
De 0 à 2.3 m EBOULIS: PRE/CALCAIRE, OOLITHIQUE CREME/ARGILE, BRUN/ QUATERNAIRE
De 2.3 à 6 m CALCAIRE, OOLITHIQUE CREME ALTERE BAJOCIEN
De 6 à 9 m CALCAIRE, FIN OOLITHIQUE BLANC BAJOCIEN
De 9 à 11 m ALT/CALCAIRE, OOLITHIQUE CREME ALTERE/CALCAIRE, GRIS BLEU/ BAJOCIEN
De 11 à 12.5 m CALCAIRE, FIN OOLITHIQUE GRIS BLEU BAJOCIEN
De 12.5 à 16.5 m PRE/CALCAIRE, OOLITHIQUE CREME/ARGILE, RARE/ BAJOCIEN
De 16.5 à 25.7 m ALT/CALCAIRE, CREME/CALCAIRE, GRIS BLEU/ BAJOCIEN
De 25.7 à 35 m PRE/CALCAIRE, CREME/ARGILE, GRIS FONCE PREDOMINANT/ BAJOCIEN
