Dossier du sous-sol

BSS000SCRB



02293X0102/PA19

Localisation

Identifiant national de l'ouvrage

BSS000SCRB

Ancien code

02293X0102/PA19

Département

MEURTHE-ET-MOSELLE (54) - SGR/LOR

Commune

AINGERAY (54007)

Nom local

PA19

Numéro de carte

0229

Huitième

3X

Région naturelle

LORRAINE

Bassin versant

Non renseigné

Adresse ou Lieu-dit

A L'W DU VILLAGE

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 869381 2421821
Lambert 1 - Nord 869240 121860
Lambert-93 920456 6852884
Système Latitude Longitude
WGS84 48.73842153 | 48° 44' 18'' N 5.99848186 | 5° 59' 54'' E

Altitude

195.81 m - Précision RNG

Description technique

Identifiant national de l'ouvrage

BSS000SCRB

Ancien code

02293X0102/PA19

Nature

FORAGE

Profondeur atteinte

4.3 m

Diamètre de l'ouvrage

Non renseigné

Date fin de travaux

December 14, 1972

Mode d'exécution

CAROTTAGE,TARIERE.

Etat de l'ouvrage

ACCES, MESURE, PRELEV, TUBE-PLASTIQUE.

Utilisation

Non renseigné

Objet de la recherche

Non renseigné

Objet de l'exploitation

Non renseigné

Objet de la reconnaissance

FLUCTUATION-NAPPE,RIVIERE-CANALISEE.

Gisement

Non renseigné

Document(s) papier

AVANCEMENT, CARACTERISTIQUES-CREPINE, COUPE-GEOLOGIQUE, COUPE-TECHNIQUE, DECLARATION-CODE-MINIER, DOCUMENTATION-HYDROGEOLOGIQUE, PIEZO-OCCASIONNELLE.

Références

1) RAPPORT 73 SGN 435 NES CLASSE LOR 7 54 12 73 B. (2) CF : 0229 4X 0081.

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

Non renseigné

Coupe

Z Origine

195.81 - Précision : RNG

Auteur

MAIAUX

Date

December 14, 1972

Document(s) numérisé(s)

3 document(s)

Vignette Nom Type Poids

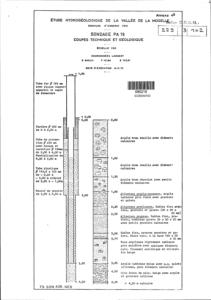

T537031.TIF COUPE GEOLOGIQUE INTERPRETEE 41 Ko

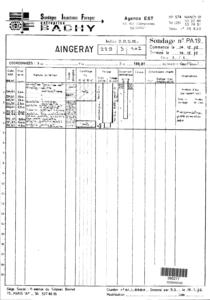

T549248.TIF RECAPITULATIF DE L'OUVRAGE 69 Ko

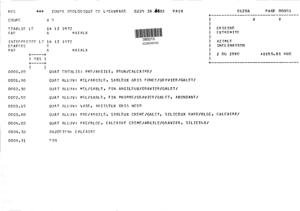

T549249.TIF RECAPITULATIF DE L'OUVRAGE 63 Ko

Log géologique numérisé

Non renseigné

Nombre de niveaux :

8
Profondeur Lithologie Stratigraphie
De 0 à 1.9 m EBOULIS: PRE/ARGILE, BRUN/CALCAIRE/ QUATERNAIRE
De 1.9 à 2.3 m ALLUV: MEL/ARGILE, SABLEUX GRIS FONCE/GRAVIER/GALET/ QUATERNAIRE
De 2.3 à 2.5 m ALLUV: MEL/SABLE, FIN ARGILEUX/GRAVIER/GALET/ QUATERNAIRE
De 2.5 à 3.15 m ALLUV: MEL/SABLE, FIN PROPRE/GRAVIER/GALET, ABONDANT/ QUATERNAIRE
De 3.15 à 3.8 m ALLUV: VASE, ARGILEUX GRIS NOIR QUATERNAIRE
De 3.8 à 4 m ALLUV: PRE/ARGILE, SABLEUX CREME/GALET, SILICEUX RARE/BLOC, CALCAIRE/ QUATERNAIRE
De 4 à 4.3 m ALLUV: PRE/BLOC, CALCAIRE CREME/ARGILE/GRAVIER, SILICEUX/ QUATERNAIRE
De 4.3 à 4.31 m CALCAIRE BAJOCIEN
