Dossier du sous-sol

BSS000SCRD



02293X0104/PA21

Localisation

Identifiant national de l'ouvrage

BSS000SCRD

Ancien code

02293X0104/PA21

Département

MEURTHE-ET-MOSELLE (54) - SGR/LOR

Commune

AINGERAY (54007)

Nom local

PA21

Numéro de carte

0229

Huitième

3X

Région naturelle

LORRAINE

Bassin versant

Non renseigné

Adresse ou Lieu-dit

SUR LA CLAIRE

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 869852 2422210
Lambert 1 - Nord 869710 122250
Lambert-93 920930 6853269
Système Latitude Longitude
WGS84 48.74171905 | 48° 44' 30'' N 6.00512233 | 6° 0' 18'' E

Altitude

195.5 m - Précision RNG

Description technique

Identifiant national de l'ouvrage

BSS000SCRD

Ancien code

02293X0104/PA21

Nature

FORAGE

Profondeur atteinte

5.4 m

Diamètre de l'ouvrage

Non renseigné

Date fin de travaux

January 5, 1973

Mode d'exécution

CAROTTAGE,TARIERE.

Etat de l'ouvrage

ACCES, MESURE, PRELEV, TUBE-PLASTIQUE.

Utilisation

Non renseigné

Objet de la recherche

Non renseigné

Objet de l'exploitation

Non renseigné

Objet de la reconnaissance

FLUCTUATION-NAPPE,RIVIERE-CANALISEE.

Gisement

Non renseigné

Document(s) papier

AVANCEMENT, CARACTERISTIQUES-CREPINE, COUPE-GEOLOGIQUE, COUPE-TECHNIQUE, DECLARATION-CODE-MINIER, DOCUMENTATION-HYDROGEOLOGIQUE, PIEZO-OCCASIONNELLE.

Références

1) RAPPORT 73 SGN 435 NES CLASSE LOR 7-54-12-73 B (2) CF 0229-4X-008

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

Non renseigné

Coupe

Z Origine

195.5 - Précision : RNG

Auteur

MAIAUX

Date

January 1, 1973

Document(s) numérisé(s)

3 document(s)

Vignette Nom Type Poids

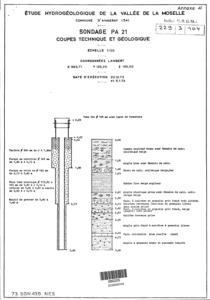

T537033.TIF COUPE GEOLOGIQUE INTERPRETEE 42 Ko

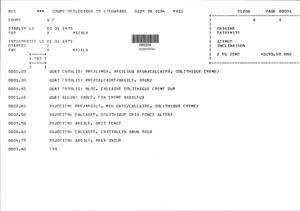

T549252.TIF RECAPITULATIF DE L'OUVRAGE 71 Ko

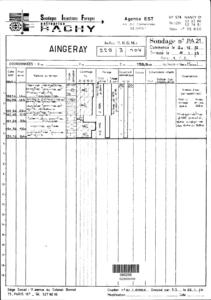

T549253.TIF RECAPITULATIF DE L'OUVRAGE 59 Ko

Log géologique numérisé

Non renseigné

Nombre de niveaux :

9
Profondeur Lithologie Stratigraphie
De 0 à 1 m EBOULIS: PRE/LIMON, ARGILEUX BRUN/CALCAIRE, OOLITHIQUE CREME/ QUATERNAIRE
De 1 à 1.4 m EBOULIS: PRE/CALCAIRE/ARGILE, BRUN/ QUATERNAIRE
De 1.4 à 1.65 m EBOULIS: BLOC, CALCAIRE OOLITHIQUE CREME DUR QUATERNAIRE
De 1.65 à 2.6 m ALLUV: SABLE, FIN CREME ARGILEUX QUATERNAIRE
De 2.6 à 2.9 m PRE/ARGILE, MOU GRIS/CALCAIRE, OOLITHIQUE CREME/ BAJOCIEN
De 2.9 à 3.9 m CALCAIRE, OOLITHIQUE GRIS FONCE ALTERE BAJOCIEN
De 3.9 à 4.6 m ARGILE, GRIS FONCE BAJOCIEN
De 4.6 à 4.75 m CALCAIRE, CRISTALLIN BRUN ROUX BAJOCIEN
De 4.75 à 5.4 m ARGILE, BRUN INDURE BAJOCIEN
