Dossier du sous-sol

BSS000SGHH



02305X0063/F3

Localisation

Identifiant national de l'ouvrage

BSS000SGHH

Ancien code

02305X0063/F3

Département

MEURTHE-ET-MOSELLE (54) - SGR/LOR

Commune

NANCY (54395)

Nom local

F3

Numéro de carte

0230

Huitième

5X

Région naturelle

LORRAINE

Bassin versant

Non renseigné

Adresse ou Lieu-dit

NANCY - THERMAL 41 RUE DU SERGENT BLANDAN

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 882160 2415837
Lambert 1 - Nord 882026 115905
Lambert-93 933175 6846794
Système Latitude Longitude
WGS84 48.67922255 | 48° 40' 45'' N 6.16797497 | 6° 10' 4'' E

Altitude

229.55 m - Précision RNG

Description technique

Identifiant national de l'ouvrage

BSS000SGHH

Ancien code

02305X0063/F3

Nature

FORAGE

Profondeur atteinte

924.0 m

Diamètre de l'ouvrage

Non renseigné

Date fin de travaux

December 1, 1966

Mode d'exécution

TREPAN-MOLETTES,CAROTTAGE,BATTAGE,ROTATION.

Etat de l'ouvrage

ACCES, EXPLOITE, JAILLISSANT, TUBE-METAL, CREPINE, MASSIF-GRAVIER.

Utilisation

CHAUFFAGE,EAU-SERVICE-PUBLIC.

Objet de la recherche

Non renseigné

Objet de l'exploitation

GEOTHERMIE-BE,EAU-THERMALE.

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Document(s) papier

ANALYSE-CHIMIQUE-EAU, ANALYSE-PHYSIQUE-EAU, BACTERIOLOGIE, BIBLIOGRAPHIE, CORRESPONDANCE, COUPE-GEOLOGIQUE, COUPE-TECHNIQUE, DIAGRAPHIE, PLAN-SITUATION, POMPAGE-ESSAI, PRODUCTIVITE, FICHE-NIVELLEMENT.

Références

RAPPORT R.LAUGIER CLASSE LOR 395-54-11-64 - RAPPORT PH.DAGUE CLASSE LOR 395-54-9-67 - RAPPORT SGR/LOR 86/77 CLASSE LOR 395.54.9.86 ET RAPPORT SGR/LOR 84/52 CLASSE LOR 395.54.7.84

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

Non renseigné

Coupe

Z Origine

Non renseigné

Auteur

Non renseigné

Date

Non renseigné

Document(s) numérisé(s)

68 document(s)

Vignette Nom Type Poids

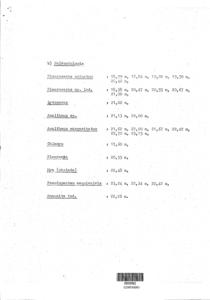

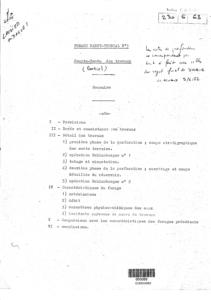

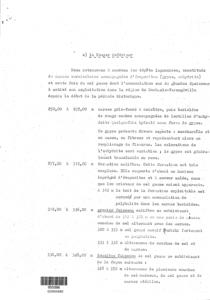

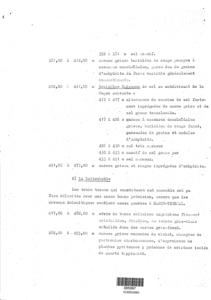

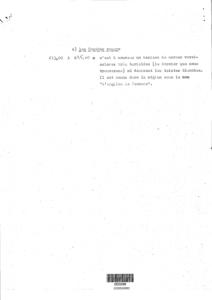

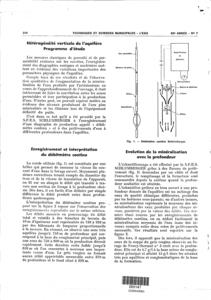

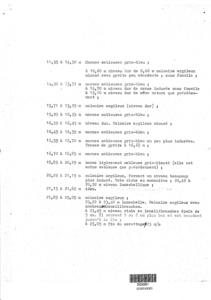

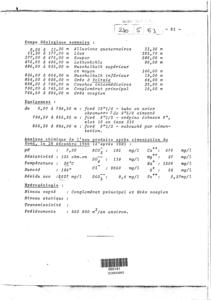

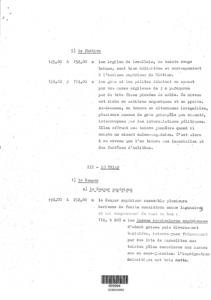

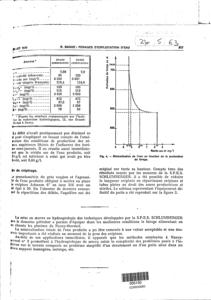

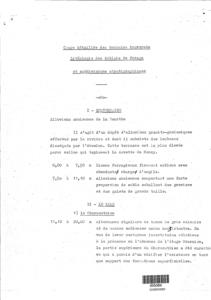

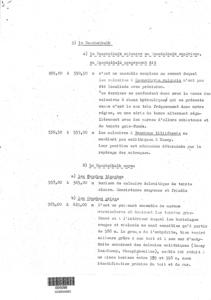

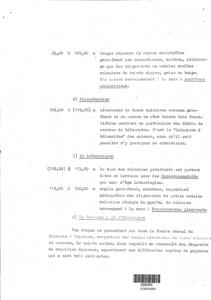

T472526.TIF PAGE DE RAPPORT 93 Ko
T472527.TIF PAGE DE RAPPORT 69 Ko
T472528.TIF PAGE DE RAPPORT 75 Ko
T472529.TIF PAGE DE RAPPORT 79 Ko
T472530.TIF PAGE DE RAPPORT 61 Ko
T472531.TIF PAGE DE RAPPORT 72 Ko
T472532.TIF PAGE DE RAPPORT 71 Ko
T472533.TIF PAGE DE RAPPORT 78 Ko
T472534.TIF PAGE DE RAPPORT 84 Ko
T472535.TIF PAGE DE RAPPORT 66 Ko
T472536.TIF PAGE DE RAPPORT 81 Ko
T472537.TIF PAGE DE RAPPORT 40 Ko

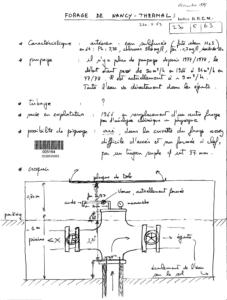

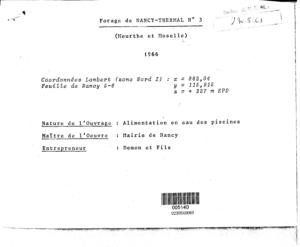

T472538.TIF RECAPITULATIF DE L'OUVRAGE 69 Ko
T472539.TIF PAGE DE RAPPORT 70 Ko
T472540.TIF PAGE DE RAPPORT 94 Ko
T472541.TIF PAGE DE RAPPORT 61 Ko
T472542.TIF PAGE DE RAPPORT 66 Ko
T472543.TIF PAGE DE RAPPORT 68 Ko
T472544.TIF RECAPITULATIF DE L'OUVRAGE 45 Ko
T472545.TIF DIVERS 45 Ko

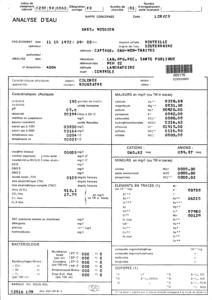

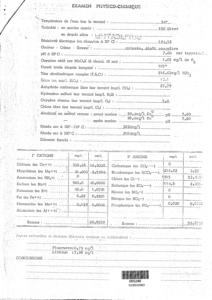

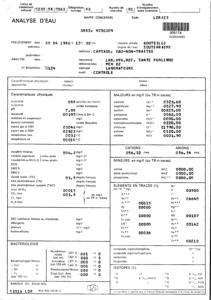

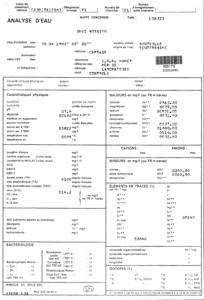

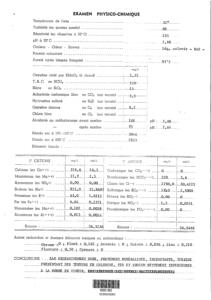

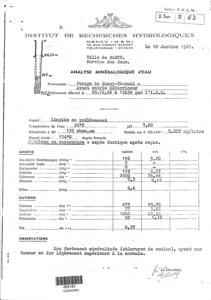

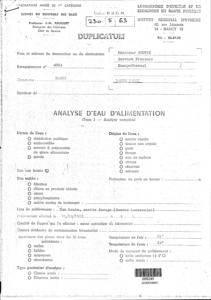

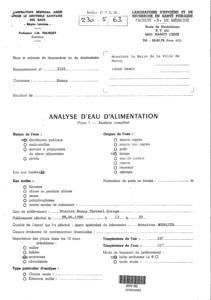

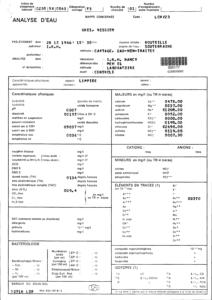

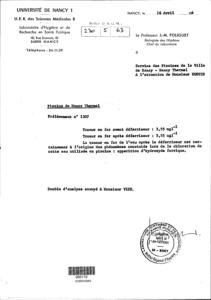

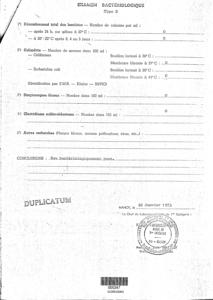

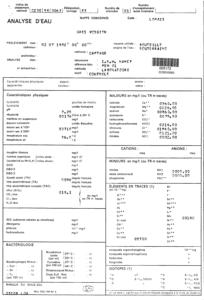

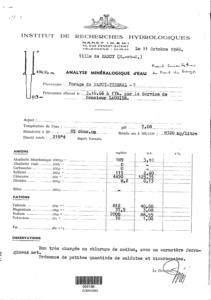

T472546.TIF ANALYSE D'EAU 60 Ko
T472547.TIF ANALYSE D'EAU 60 Ko
T472548.TIF ANALYSE D'EAU 72 Ko
T472549.TIF ANALYSE D'EAU 65 Ko
T472550.TIF ANALYSE D'EAU 70 Ko
T472551.TIF ANALYSE D'EAU 60 Ko
T472552.TIF ANALYSE D'EAU 56 Ko
T472553.TIF ANALYSE D'EAU 73 Ko
T472554.TIF ANALYSE D'EAU 35 Ko
T472555.TIF ANALYSE D'EAU 74 Ko
T472556.TIF ANALYSE D'EAU 61 Ko

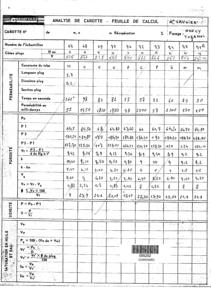

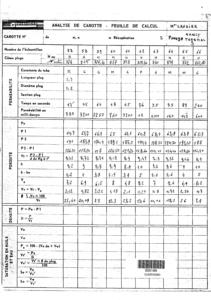

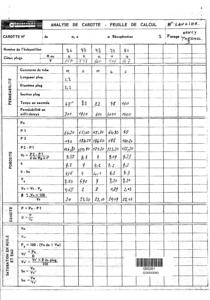

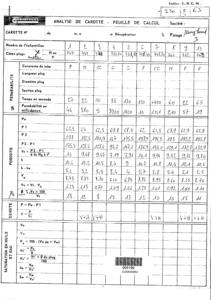

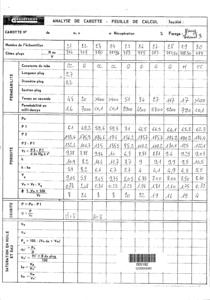

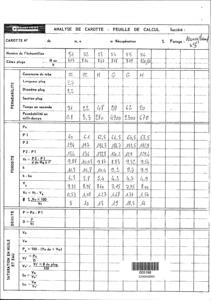

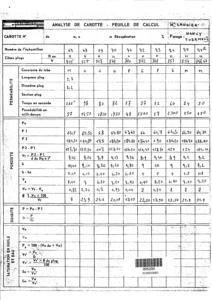

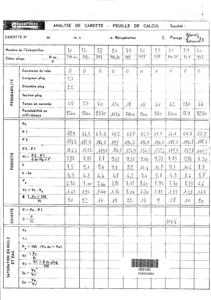

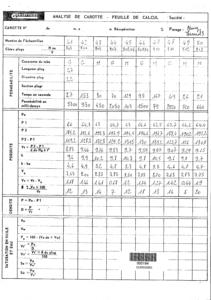

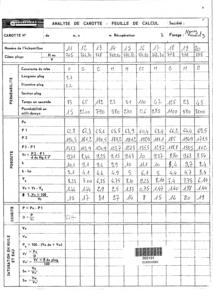

T472557.TIF ESSAI GEOTECHNIQUE 99 Ko
T472558.TIF ESSAI GEOTECHNIQUE 96 Ko
T472559.TIF ESSAI GEOTECHNIQUE 92 Ko
T472560.TIF ESSAI GEOTECHNIQUE 94 Ko
T472561.TIF ESSAI GEOTECHNIQUE 90 Ko
T472562.TIF ESSAI GEOTECHNIQUE 85 Ko
T472563.TIF ESSAI GEOTECHNIQUE 113 Ko
T472564.TIF ESSAI GEOTECHNIQUE 125 Ko
T472565.TIF ESSAI GEOTECHNIQUE 111 Ko
T472566.TIF ESSAI GEOTECHNIQUE 115 Ko

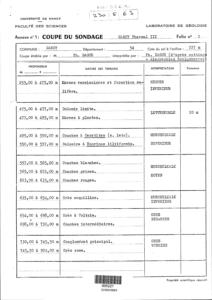

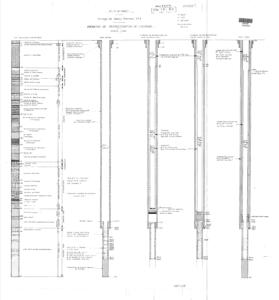

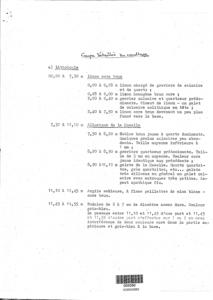

T472567.TIF COUPE GEOLOGIQUE INTERPRETEE 61 Ko
T472568.TIF COUPE GEOLOGIQUE INTERPRETEE 58 Ko
T472569.TIF ANALYSE D'EAU 138 Ko
T472570.TIF ANALYSE D'EAU 141 Ko
T472571.TIF ANALYSE D'EAU 155 Ko
T472572.TIF RECAPITULATIF DE L'OUVRAGE 29 Ko
T472573.TIF RECAPITULATIF DE L'OUVRAGE 66 Ko

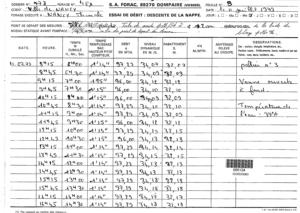

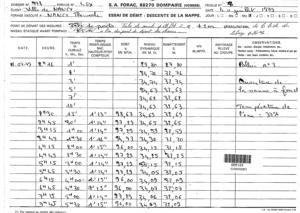

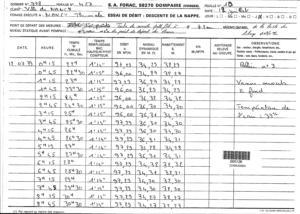

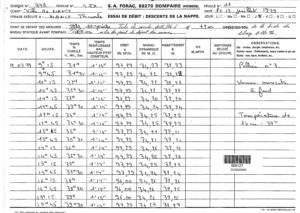

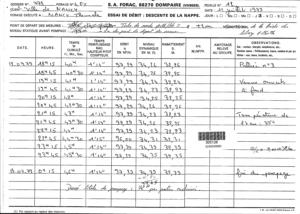

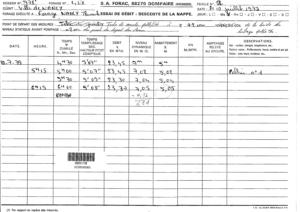

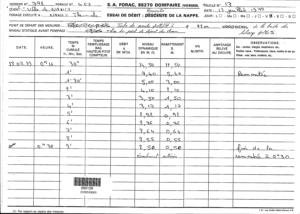

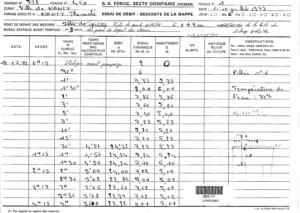

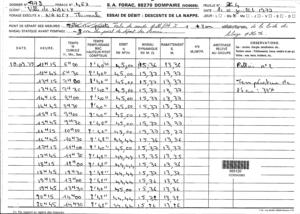

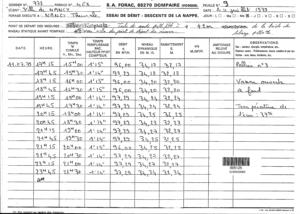

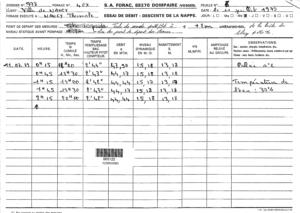

T472574.TIF FICHE D'ESSAI DE DEBIT 84 Ko
T472575.TIF FICHE D'ESSAI DE DEBIT 74 Ko
T472576.TIF FICHE D'ESSAI DE DEBIT 82 Ko
T472577.TIF FICHE D'ESSAI DE DEBIT 90 Ko
T472578.TIF FICHE D'ESSAI DE DEBIT 78 Ko
T472579.TIF FICHE D'ESSAI DE DEBIT 75 Ko
T472580.TIF FICHE D'ESSAI DE DEBIT 89 Ko
T472581.TIF FICHE D'ESSAI DE DEBIT 94 Ko
T472582.TIF FICHE D'ESSAI DE DEBIT 86 Ko
T472583.TIF FICHE D'ESSAI DE DEBIT 90 Ko
T472584.TIF FICHE D'ESSAI DE DEBIT 85 Ko
T472585.TIF FICHE D'ESSAI DE DEBIT 85 Ko
T472586.TIF FICHE D'ESSAI DE DEBIT 70 Ko
T472587.TIF RECAPITULATIF DE L'OUVRAGE 103 Ko
T472588.TIF FICHE D'ESSAI DE DEBIT 85 Ko

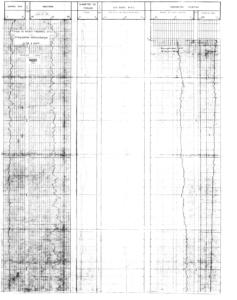

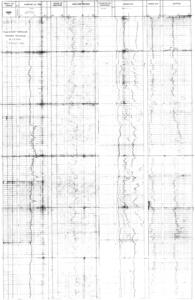

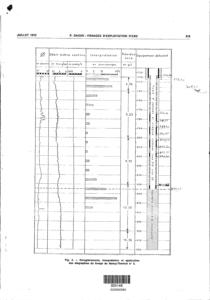

T482842.TIF DIAGRAPHIE 4379 Ko
T483177.TIF DIAGRAPHIE 502 Ko
T483178.TIF RECAPITULATIF DE L'OUVRAGE 2891 Ko
T483179.TIF DIAGRAPHIE 2071 Ko
T483180.TIF RECAPITULATIF DE L'OUVRAGE 186 Ko

Log géologique numérisé

Nombre de passes :

103 - Afficher le log validé

Nombre de niveaux :

26
Profondeur Lithologie Stratigraphie
De 0 à 7.5 m SUPERF: LIMON QUATERNAIRE
De 7.5 à 11.3 m GRAVIER (ALLUVIONS ANCIENNES DE LA MEURTHE) QUATERNAIRE
De 11.3 à 20 m CALCAIRE, MARNE (GRES MEDIOLIASIQUES) DOMERIEN-SUP
De 20 à 106 m MARNE DOMERIEN-INF
De 106 à 109 m CALCAIRE (CALCAIRES A DOVOEI ET OCREUX) CARIXIEN
De 109 à 129 m ARGILE LOTHARINGIEN
De 129 à 147 m CALCAIRE, MARNE (CALCAIRE A GRYPHEES) SINEMURIEN
De 147 à 152 m ARGILE (ARGILES DE LEVALLOIS) RHETIEN
De 152 à 177 m GRES, PELITES RHETIEN
De 177 à 214 m MARNE, DOLOMIE (MARNES IRISEES) KEUPER-SUP
De 214 à 232 m ARGILE (MARNES DE CHANVILLE) KEUPER-SUP
De 232 à 240 m DOLOMIE (DOLOMIE DE BEAUMONT) KEUPER-MOYEN
De 240 à 255 m MARNE, GRES de KEUPER-MOYEN a KEUPER-INF
De 255 à 475 m MARNE, SEL (MARNES BARIOLEES) KEUPER-INF
De 475 à 477 m DOLOMIE LIMITE LETTENKOHLE
De 477 à 495 m MARNE (MARNES BARIOLEES) LETTENKOHLE
De 495 à 550 m CALCAIRE, MARNE (CALCAIRE A CERATITES) MUSCHELKALK-SUP
De 550 à 557 m CALCAIRE (CALCAIRE A ENTROQUES) MUSCHELKALK-SUP
De 557 à 565 m DOLOMIE (COUCHES BLANCHES) MUSCHELKALK-MOYEN
De 565 à 623 m MARNE, DOLOMIE, ANHYDRITE (COUCHES GRISES) MUSCHELKALK-MOYEN
De 623 à 635 m ARGILE (COUCHES ROUGES) MUSCHELKALK-MOYEN
De 635 à 654 m GRES, MARNE (GRES COQUILLIER) MUSCHELKALK-INF
De 654 à 698 m GRES (GRES A VOLTZIA) BUNTSANDSTEIN-SUP
De 698 à 730 m GRES, ARGILE (COUCHES INTERMEDIAIRES) BUNTSANDSTEIN-SUP
De 730 à 745.5 m CONGLOMERAT (CONGLOMERAT PRINCIPAL) BUNTSANDSTEIN-MOYEN
De 745.5 à 924 m GRES (GRES VOSGIEN) BUNTSANDSTEIN-MOYEN
