Dossier du sous-sol

Identifiant national de l'ouvrage

BSS000SUNQ

Ancien code - avant 2017
02348X0076/F2

Localisation

Département

BAS RHIN (67) - SGR/ALS

Commune

GAMBSHEIM (67151)

Nom local

F2

Numéro de carte

0234

Huitième

8X

Région naturelle

VALLEE-DU-RHIN

Bassin versant

Non renseigné

Adresse ou Lieu-dit

GAMBSHEIM

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 1008081 2423941
Lambert 1 - Nord 1007870 124330
Lambert-93 1059077 6853802
Système Latitude Longitude
WGS84 48.68448749 | 48° 41' 4'' N 7.8808339 | 7° 52' 51'' E

Altitude

129 m - Précision EPD

Description technique

Nature

FORAGE

Profondeur atteinte

50.0 m

Diamètre de l'ouvrage

400 mm

Date fin de travaux

15 avril 1978

Mode d'exécution

BENNE-PRENEUSE.

Etat de l'ouvrage

MESURE, ACCES, PRELEV, TUBE-METAL, POMPE, CREPINE, EXPLOITE.

Utilisation

EAU-COLLECTIVE

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Références

BRGM/ALSACE 79 SGN SGAL 190

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

1,1 m - 10 avril 1978

Coupe

Z Origine

129.0 - Précision : ENG

Auteur

P. SCHWOERER

Date

1 avril 1978

Document(s) numérisé(s)

8 document(s)

Vignette Nom Type Poids
T363114.TIF

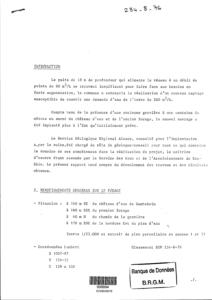

  • PAGE DE RAPPORT
44 Ko
T363115.TIF

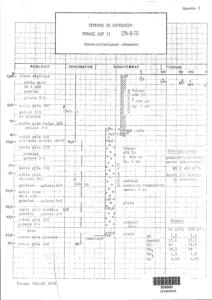

  • RECAPITULATIF DE L'OUVRAGE
117 Ko
T363116.TIF

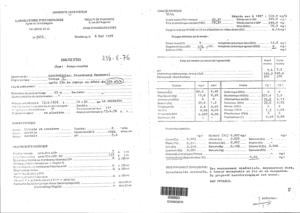

  • ANALYSE D'EAU
77 Ko
T363117.TIF

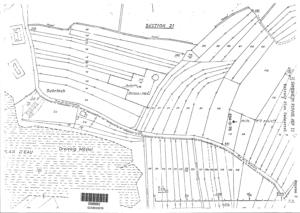

  • PLAN DE LOCALISATION
199 Ko
T363208.TIF

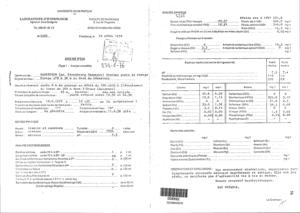

  • ANALYSE D'EAU
75 Ko
T363209.TIF

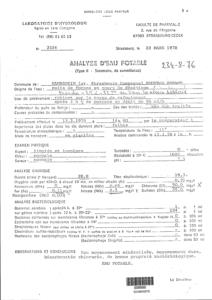

  • ANALYSE D'EAU
71 Ko
T363210.TIF

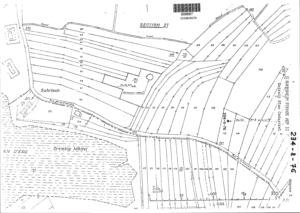

  • PLAN DE LOCALISATION
79 Ko
T363211.TIF

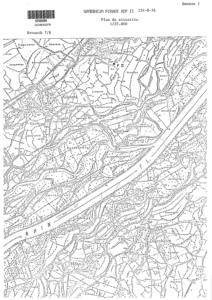

  • PLAN DE LOCALISATION
79 Ko

Log géologique numérisé

Nombre de passes :

18 - Afficher le log validé

Nombre de niveaux :

23
Profondeur Lithologie Stratigraphie
De 0 à 0,2 m TERRE BRUNE QUATERNAIRE
De 0,2 à 0,85 m LIMON ARGILEUX GRIS-CREME QUATERNAIRE
De 0,85 à 2,5 m GRAVIERS, SABLE QUATERNAIRE
De 2,5 à 9,1 m SABLE GRIS, GRAVIERS, GALETS QUATERNAIRE
De 9,1 à 12,9 m GRAVIERS ABONDANTS, SABLE GRIS, GALETS (MAX 8CM) QUATERNAIRE
De 12,9 à 14 m SABLE CREME JAUNE ARGILEUX, GRAVIERS, GALETS QUATERNAIRE
De 14 à 18 m SABLE GRIS-CREME ABONDANT, GRAVIERS, GALETS QUATERNAIRE
De 18 à 24 m SABLE GRIS, GRAVIERS, GALETS (MAX 12CM) QUATERNAIRE
De 24 à 27 m SABLE GRIS-ROSE, GRAVIERS, GALETS QUATERNAIRE
De 27 à 29 m GRAVIERS, GALETS, SABLE GRIS RARE QUATERNAIRE
De 29 à 34,2 m SABLE GRIS-ROSE, GRAVIERS, GALETS FINS (MAX 4CM) QUATERNAIRE
De 34,2 à 35 m SABLE ROUX, GRAVIERS, GALETS FINS QUATERNAIRE
De 35 à 36,5 m SABLE GRIS ABONDANT, GRAVIERS, GALETS FINS QUATERNAIRE
De 36,5 à 37 m SABLE GRIS ABONDANT, GRAVIERS, GALETS FINS QUATERNAIRE
De 37 à 37,3 m SABLE GRIS ARGILEUX, GRAVIERS QUATERNAIRE
De 37,3 à 37,6 m SABLE ROUX FERRUGINEUX QUATERNAIRE
De 37,6 à 39,3 m SABLE ROUX FERRUGINEUX, GALETS, GRAVIERS ROUX QUATERNAIRE
De 39,3 à 42,1 m SABLE GRIS-ROSE, GRAVIERS, GALETS QUATERNAIRE
De 42,1 à 43 m SABLE ROUX ARGILEUX, GRAVIERS, GALETS QUATERNAIRE
De 43 à 44,8 m SABLE GRIS, GRAVIERS, GALETS FINS (MAX 3CM) QUATERNAIRE
De 44,8 à 47,3 m SABLE GRIS ARGILEUX, GRAVIERS, GALETS FINS, BOIS QUATERNAIRE
De 47,3 à 48 m SABLE GRIS QUATERNAIRE
De 48 à 50 m GRAVIERS, SABLE GRIS QUATERNAIRE
