Dossier du sous-sol

BSS000TDBK



02421X0073/F2

Localisation

Identifiant national de l'ouvrage

BSS000TDBK

Ancien code

02421X0073/F2

Département

COTES-D'ARMOR (22) - SGR/BRE

Commune

GRACES (22067)

Nom local

F2

Numéro de carte

0242

Huitième

1X

Région naturelle

MASSIF-ARMORICAIN-NORD

Bassin versant

Non renseigné

Adresse ou Lieu-dit

RUE DES FICHONAS

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 193420 2410750
Lambert 1 - Nord 193591 111139
Lambert-93 244871 6847459
Système Latitude Longitude
WGS84 48.56707768 | 48° 34' 1'' N -3.17492863 | 3° 10' 29'' O

Altitude

98 m - Précision IGN

Description technique

Identifiant national de l'ouvrage

BSS000TDBK

Ancien code

02421X0073/F2

Nature

FORAGE

Profondeur atteinte

61.0 m

Diamètre de l'ouvrage

115 mm

Date fin de travaux

October 6, 2004

Mode d'exécution

MARTEAU-FOND.

Etat de l'ouvrage

EXPLOITE.

Utilisation

SONDE-GEOTHERMIQUE.

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Document(s) papier

PLAN-SITUATION, COUPE-TECHNIQUE, COUPE-GEOLOGIQUE.

Références

Q= 1.8M3/H A 61M

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

Non renseigné

Coupe

Z Origine

98.0 - Précision : IGN

Auteur

FOREUR

Date

Non renseigné

Document(s) numérisé(s)

4 document(s)

Vignette Nom Type Poids

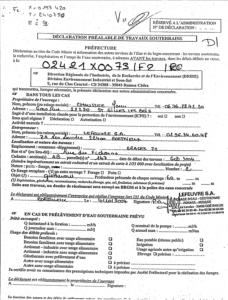

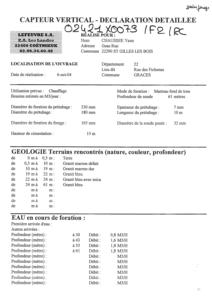

B54539.TIF RECAPITULATIF DE L'OUVRAGE 91 Ko

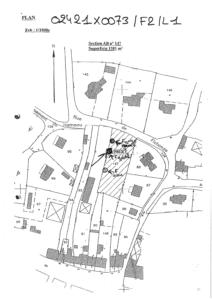

B54540.TIF PLAN DE LOCALISATION 426 Ko

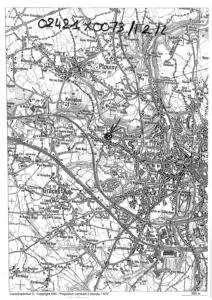

B54541.TIF PLAN DE LOCALISATION 90 Ko
G0346821.TIF DIVERS 95 Ko

Log géologique numérisé

Non renseigné

Nombre de niveaux :

6
Profondeur Lithologie Stratigraphie
De 0 à 0.5 m TERRE QUATERNAIRE
De 0.5 à 10 m GRANITE MARRON DEFAIT ANTE-SECONDAIRE
De 10 à 19 m GRANITE MARRON DUR ANTE-SECONDAIRE
De 19 à 22 m GRANITE BLEU ANTE-SECONDAIRE
De 22 à 24 m GRANITE BLEU AVEC MICA ANTE-SECONDAIRE
De 24 à 61 m GRANITE BLEU ANTE-SECONDAIRE
