Dossier du sous-sol

BSS000TDBL



02421X0074/F1

Localisation

Identifiant national de l'ouvrage

BSS000TDBL

Ancien code

02421X0074/F1

Département

COTES-D'ARMOR (22) - SGR/BRE

Commune

GRACES (22067)

Nom local

F1

Numéro de carte

0242

Huitième

1X

Région naturelle

MASSIF-ARMORICAIN-NORD

Bassin versant

Non renseigné

Adresse ou Lieu-dit

RUE DES FICHONAS

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 193420 2410740
Lambert 1 - Nord 193591 111129
Lambert-93 244871 6847449
Système Latitude Longitude
WGS84 48.56698801 | 48° 34' 1'' N -3.17491914 | 3° 10' 29'' O

Altitude

98 m - Précision IGN

Description technique

Identifiant national de l'ouvrage

BSS000TDBL

Ancien code

02421X0074/F1

Nature

FORAGE

Profondeur atteinte

64.0 m

Diamètre de l'ouvrage

115 mm

Date fin de travaux

October 27, 2004

Mode d'exécution

MARTEAU-FOND.

Etat de l'ouvrage

EXPLOITE, ACCES, POMPE, CREPINE, CIMENTATION-ANNULAIRE.

Utilisation

EAU-DOMESTIQUE.

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Document(s) papier

PLAN-SITUATION, COUPE-TECHNIQUE, COUPE-GEOLOGIQUE.

Références

Q= 20 M3/H A 64M (QPREVU= 500M3/AN)

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

Non renseigné

Coupe

Z Origine

98.0 - Précision : IGN

Auteur

FOREUR

Date

Non renseigné

Document(s) numérisé(s)

4 document(s)

Vignette Nom Type Poids

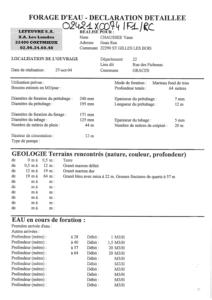

B54542.TIF RECAPITULATIF DE L'OUVRAGE 91 Ko

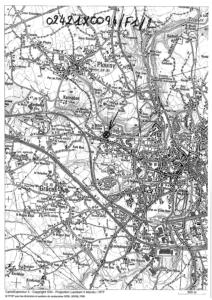

B54543.TIF PLAN DE LOCALISATION 449 Ko

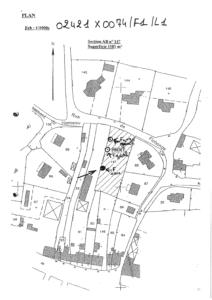

B54544.TIF PLAN DE LOCALISATION 89 Ko
G0346822.TIF DIVERS 107 Ko

Log géologique numérisé

Non renseigné

Nombre de niveaux :

4
Profondeur Lithologie Stratigraphie
De 0 à 0.5 m TERRE QUATERNAIRE
De 0.5 à 12 m GRANITE MARRON DEFAIT ANTE-SECONDAIRE
De 12 à 19 m GRANITE MARRON DUR ANTE-SECONDAIRE
De 19 à 64 m GRANITE BLEU AVEC MICA À 22M. GROSSES FRACTURES DE QUARTZ À 57M ANTE-SECONDAIRE
