Dossier du sous-sol

BSS000TFWZ



02432X0077/F1

Localisation

Identifiant national de l'ouvrage

BSS000TFWZ

Ancien code

02432X0077/F1

Département

COTES-D'ARMOR (22) - SGR/BRE

Commune

PLERIN (22187)

Nom local

F1

Numéro de carte

0243

Huitième

2X

Région naturelle

MASSIF-ARMORICAIN-NORD

Bassin versant

Non renseigné

Adresse ou Lieu-dit

LA GUÉRIN

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 224610 2407430
Lambert 1 - Nord 224760 107729
Lambert-93 276012 6843889
Système Latitude Longitude
WGS84 48.55619244 | 48° 33' 22'' N -2.75044987 | 2° 45' 1'' O

Altitude

85 m - Précision IGN

Description technique

Identifiant national de l'ouvrage

BSS000TFWZ

Ancien code

02432X0077/F1

Nature

FORAGE

Profondeur atteinte

52.0 m

Diamètre de l'ouvrage

115 mm

Date fin de travaux

July 6, 2004

Mode d'exécution

MARTEAU-FOND.

Etat de l'ouvrage

EXPLOITE, ACCES, POMPE, CREPINE, CIMENTATION-ANNULAIRE.

Utilisation

EAU-DOMESTIQUE.

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Document(s) papier

PLAN-SITUATION, COUPE-GEOLOGIQUE, COUPE-TECHNIQUE.

Références

Q= 10M3/H A 52M (QPREVU= 180M3/AN)

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

Non renseigné

Coupe

Z Origine

85.0 - Précision : IGN

Auteur

FOREUR

Date

Non renseigné

Document(s) numérisé(s)

4 document(s)

Vignette Nom Type Poids

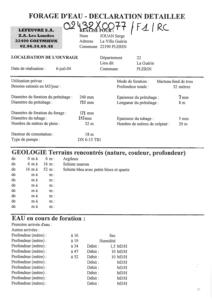

B54599.TIF RECAPITULATIF DE L'OUVRAGE 87 Ko

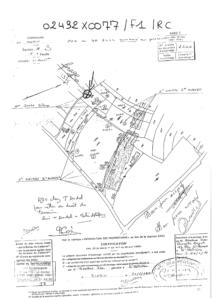

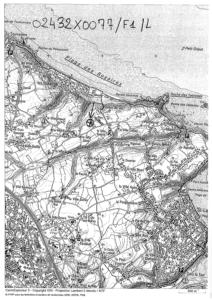

B54600.TIF PLAN DE LOCALISATION 558 Ko
B54601.TIF RECAPITULATIF DE L'OUVRAGE 87 Ko

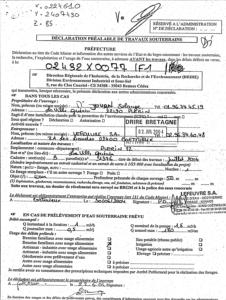

G0347333.TIF DIVERS 105 Ko

Log géologique numérisé

Nombre de passes :

3 - Afficher le log validé

Nombre de niveaux :

3
Profondeur Lithologie Stratigraphie
De 0 à 6 m ARGILEUX QUATERNAIRE
De 6 à 16 m SCHISTE MARRON ANTE-SECONDAIRE
De 16 à 52 m SCHISTE BLEU AVEC PETITS BLOCS DE QUARTZ ANTE-SECONDAIRE
