Dossier du sous-sol

Identifiant national de l'ouvrage

BSS000UYBQ

Ancien code - avant 2017
02722X0361/CPT

Localisation

Département

BAS RHIN (67) - SGR/ALS

Commune

STRASBOURG (67482)

Nom local

CPT

Numéro de carte

0272

Huitième

2X

Région naturelle

VALLEE-DU-RHIN

Bassin versant

Non renseigné

Adresse ou Lieu-dit

CITE WESTHOFFEN (MONTAGNE VERTE)

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 996763 2409440
Lambert 1 - Nord 996600 109800
Lambert-93 1047641 6839409
Système Latitude Longitude
WGS84 48.56150549 | 48° 33' 41'' N 7.7140945 | 7° 42' 50'' E

Altitude

132,27 m - Précision EPD

Description technique

Nature

FORAGE

Profondeur atteinte

29.5 m

Diamètre de l'ouvrage

600 mm

Date fin de travaux

1 janvier 1984

Mode d'exécution

Non renseigné

Etat de l'ouvrage

Non renseigné

Utilisation

POMPE-A-CHALEUR.

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Références

Non renseigné

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

Non renseigné

Coupe

Z Origine

Non renseigné

Auteur

Non renseigné

Date

Non renseigné

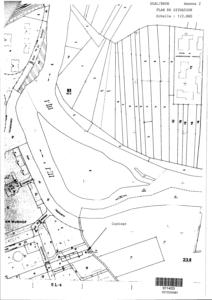

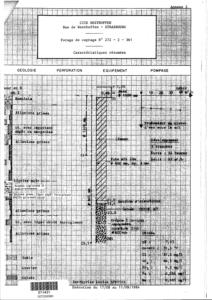

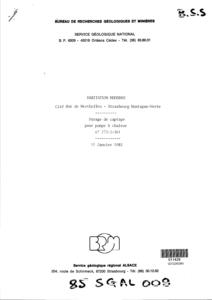

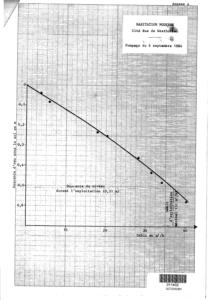

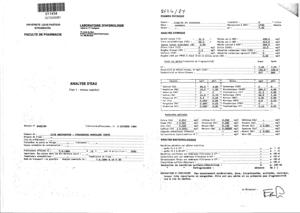

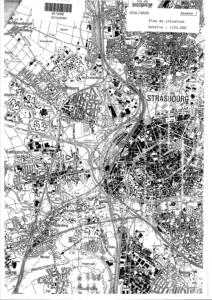

Document(s) numérisé(s)

6 document(s)

Vignette Nom Type Poids
T356677.TIF
  • PAGE DE RAPPORT
16 Ko
T356678.TIF
  • PAGE DE RAPPORT
342 Ko
T356679.TIF
  • PAGE DE RAPPORT
254 Ko
T356680.TIF
  • PAGE DE RAPPORT
290 Ko
T356681.TIF
  • PAGE DE RAPPORT
77 Ko
T356687.TIF
  • PAGE DE RAPPORT
62 Ko

Log géologique numérisé



Nombre de niveaux :

32
Profondeur Lithologie Stratigraphie
De 0 à 2 m REMBLAIS SABLO-GRAVELEUX, BRIQUES QUATERNAIRE
De 2 à 3 m SABLE GRIS BRUN, GRAVIERS (5%) QUATERNAIRE
De 3 à 4 m ALLUVIONS CALCO-SILICEUSES GRISES, GRAVIERS (60%), SABLE (30%), GALETS (10%) (2-4CM) QUATERNAIRE
De 4 à 5 m GRAVIERS (65%), GALETS (25%) (2-15CM), SABLE (10%) QUATERNAIRE
De 5 à 6 m GRAVIERS (40%), SABLE (40%), GALETS (20%) (2-6CM) QUATERNAIRE
De 6 à 7 m GRAVIERS (50-55%), GALETS (40%), SABLE (5%), DEPOT DE MANGANESE SUR L'ENSEMBLE DES ELEMENTS QUATERNAIRE
De 7 à 8 m GRAVIERS (50-55%), GALETS (40%), SABLE (0-5%), DEPOT DE MANGANESE SUR L'ENSEMBLE DES ELEMENTS QUATERNAIRE
De 8 à 9 m SABLE GRIS (80%), GRAVIERS (15%), GALETS (5%) (2-4CM) QUATERNAIRE
De 9 à 10 m SABLE (60%), GRAVIERS (35%), GALETS (5%) (2-3CM) QUATERNAIRE
De 10 à 11 m GRAVIERS (60%), GALETS (30%) (2-8CM), SABLE (10%) QUATERNAIRE
De 11 à 12 m GRAVIERS (55%), GALETS (30%) (2-6CM), SABLE (15%) QUATERNAIRE
De 12 à 13 m GRAVIERS (60%), GALETS (30%) (2-6CM), SABLE (10%) QUATERNAIRE
De 13 à 14 m GRAVIERS (50%), SABLE (40%), GALETS (10%) (2-4CM) QUATERNAIRE
De 14 à 15 m GRAVIERS (85%), SABLE (10%), GALETS (5%) (2-3CM) QUATERNAIRE
De 15 à 16 m GRAVIERS (50%), GALETS (30%) (2-6CM), SABLE (0-5%) QUATERNAIRE
De 16 à 17,3 m GRAVIERS (65%), GALETS (30%) (2-8CM), SABLE (5%) QUATERNAIRE
De 17,3 à 17,5 m LIGNITE NOIR QUATERNAIRE
De 17,5 à 17,7 m ARGILE SABLEUSE BRUNE PLUS TRACES DE FER QUATERNAIRE
De 17,7 à 17,9 m ARGILE NOIRE, SABLE, GRAVIERS (5%) QUATERNAIRE
De 17,9 à 18 m ARGILE BLEUE PLASTIQUE QUATERNAIRE
De 18 à 19 m ARGILE JAUNE BRUNE QUATERNAIRE
De 19 à 19,7 m ARGILE BRUNE VERTE GRISATRE, GRAVIERS (5%) QUATERNAIRE
De 19,7 à 20,2 m GRAVIERS, (75%), GALETS (20%) (2-4CM), SABLE (5%), DEPOT DE FER SUR 5% DES ELEMENTS QUATERNAIRE
De 20,2 à 20,5 m ARGILE GRISE VERTE JAUNE, GRAVIERS (10%) QUATERNAIRE
De 20,5 à 21 m GALETS (60%) (2-4CM), GRAVIERS (55%), SABLE GRIS (5%) QUATERNAIRE
De 21 à 23 m GRAVIERS (75%), GALETS (20%) (2-5CM), SABLE (5%) QUATERNAIRE
De 23 à 24 m GRAVIERS (75%), SABLE (15%), GALETS (10%) (2-3CM) QUATERNAIRE
De 24 à 25 m GRAVIERS (75%), GALETS (20%) (2-8CM), SABLE (5%), DEPOT FERRUGINEUX SUR 5% DES ELEMENTS QUATERNAIRE
De 25 à 26 m GALETS (60%) (2-10CM), GRAVIERS (35%), SABLE (5%), DEPOT FERRUGINEUX SUR 10% DES ELEMENTS QUATERNAIRE
De 26 à 27 m GRAVIERS (80%), SABLE (10%), GALETS (10%) (2-4CM) QUATERNAIRE
De 27 à 28 m GRAVIERS (75%), GALETS (15%) (2-6CM), SABLE (10%) QUATERNAIRE
De 28 à 29,5 m GRAVIERS (75%), GALETS (15%) (2-5CM), SABLE (10%) QUATERNAIRE
