Dossier du sous-sol

Identifiant national de l'ouvrage

BSS000UZSP

Ancien code - avant 2017
02723X0021/F2

Localisation

Département

BAS RHIN (67) - SGR/ALS

Commune

STRASBOURG (67482)

Nom local

F2

Numéro de carte

0272

Huitième

3X

Région naturelle

VALLEE-DU-RHIN

Bassin versant

Non renseigné

Adresse ou Lieu-dit

G.M.S AREX

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 1002325 2412654
Lambert 1 - Nord 1002150 113030
Lambert-93 1053227 6842573
Système Latitude Longitude
WGS84 48.58689222 | 48° 35' 12'' N 7.79225263 | 7° 47' 32'' E

Altitude

138,2 m - Précision ENG

Description technique

Nature

FORAGE

Profondeur atteinte

22.0 m

Diamètre de l'ouvrage

300 mm

Date fin de travaux

1 janvier 1964

Mode d'exécution

Non renseigné

Etat de l'ouvrage

MESURE-REGULIERE, ACCES, PRELEV.

Utilisation

EAU-INDUSTRIELLE.

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Références

Non renseigné

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

2,7 m - 24 juillet 1965

Coupe

Z Origine

Non renseigné

Auteur

Non renseigné

Date

Non renseigné

Document(s) numérisé(s)

11 document(s)

Vignette Nom Type Poids
T360279.TIF
  • RECAPITULATIF DE L'OUVRAGE
212 Ko
T360326.TIF

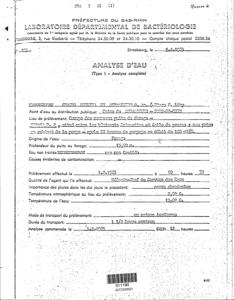

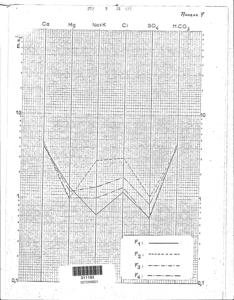

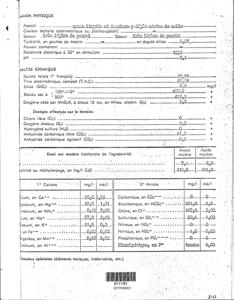

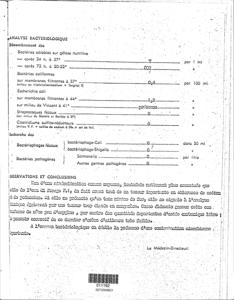

  • ANALYSE D'EAU
101 Ko
T360327.TIF
  • ANALYSE D'EAU
90 Ko
T360328.TIF
  • ANALYSE D'EAU
96 Ko
T360329.TIF
  • ANALYSE D'EAU
205 Ko
T360330.TIF

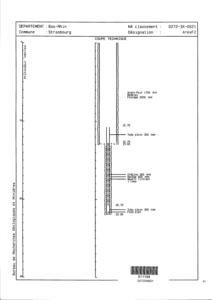

  • COUPE TECHNIQUE
18 Ko
T360331.TIF

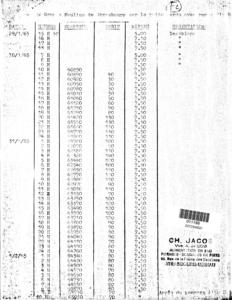

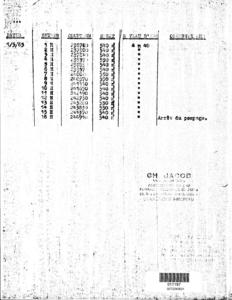

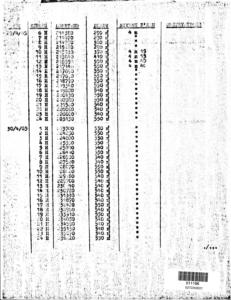

  • FICHE D'ESSAI DE DEBIT
422 Ko
T360332.TIF

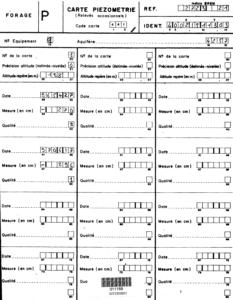

  • PIEZOMETRIE
43 Ko
T360407.TIF

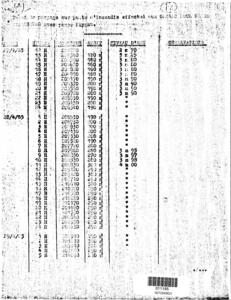

  • FICHE D'ESSAI DE DEBIT
367 Ko
T360408.TIF
  • FICHE D'ESSAI DE DEBIT
306 Ko
T360409.TIF
  • FICHE D'ESSAI DE DEBIT
273 Ko

Log géologique numérisé



Nombre de niveaux :

10
Profondeur Lithologie Stratigraphie
De 0 à 1,5 m REMBLAIS QUATERNAIRE
De 1,5 à 3 m GRAVIERS BRUNS ARGILEUX QUATERNAIRE
De 3 à 4,75 m ARGILE GRISE QUATERNAIRE
De 4,75 à 7,1 m GRAVIERS FERRUGINEUX (60%), SABLE GRIS (40%) QUATERNAIRE
De 7,1 à 8,1 m GRAVIERS GRIS (55%), SABLE (45%) QUATERNAIRE
De 8,1 à 10,5 m GALETS (30%), GRAVIERS GROS A MOYENS (20%), SABLE (50%) QUATERNAIRE
De 10,5 à 14 m GALETS (40%), GRAVIERS PETITS (20%), SABLE (40%) QUATERNAIRE
De 14 à 16 m GRAVIERS GROS (50%), GRAVIERS PETITS (25%), SABLE (25%) QUATERNAIRE
De 16 à 18 m GRAVIERS GRIS FERRUGINEUX QUATERNAIRE
De 18 à 22 m GRAVIERS GRIS (60%), SABLE (40%) QUATERNAIRE
