Dossier du sous-sol

BSS000UZUE



02723X0061/P1

Localisation

Identifiant national de l'ouvrage

BSS000UZUE

Ancien code

02723X0061/P1

Département

BAS-RHIN (67) - SGR/ALS

Commune

STRASBOURG (67482)

Nom local

P1

Numéro de carte

0272

Huitième

3X

Région naturelle

VALLEE-DU-RHIN

Bassin versant

Non renseigné

Adresse ou Lieu-dit

LA CELLULOSE

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 1002279 2410201
Lambert 1 - Nord 1002112 110578
Lambert-93 1053162 6840125
Système Latitude Longitude
WGS84 48.56492488 | 48° 33' 53'' N 7.78933611 | 7° 47' 21'' E

Altitude

138.43 m - Précision ENG

Description technique

Identifiant national de l'ouvrage

BSS000UZUE

Ancien code

02723X0061/P1

Nature

FORAGE

Profondeur atteinte

22.0 m

Diamètre de l'ouvrage

500 mm

Date fin de travaux

January 1, 1937

Mode d'exécution

Non renseigné

Etat de l'ouvrage

MESURE, ACCES, PRELEV, MASSIF-GRAVIER, EXPLOITE, CREPINE, TUBE-METAL.

Utilisation

EAU-INDUSTRIELLE.

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Document(s) papier

BACTERIOLOGIE, ANALYSE-PHYSIQUE-EAU, CHIMIE-EAU, POMPAGE-ESSAI, PLAN-SITUATION, COUPE-TECHNIQUE, COUPE-GEOLOGIQUE.

Références

Non renseigné

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

Non renseigné

Coupe

Z Origine

138.43 - Précision : EPD

Auteur

G. CHALUMEAU

Date

Non renseigné

Document(s) numérisé(s)

12 document(s)

Vignette Nom Type Poids

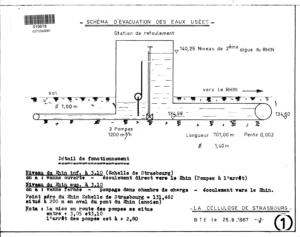

T359634.TIF PAGE DE RAPPORT 13 Ko

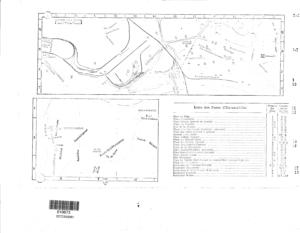

T359635.TIF PAGE DE RAPPORT 202 Ko

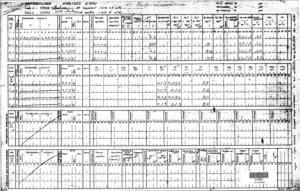

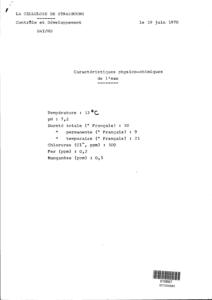

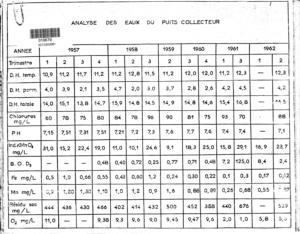

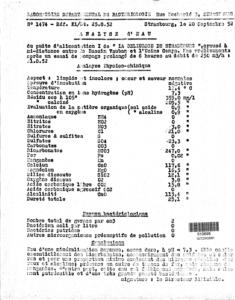

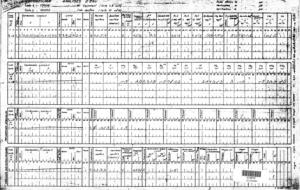

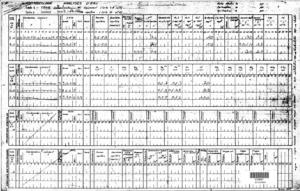

T359668.TIF ANALYSE D'EAU 567 Ko
T359669.TIF ANALYSE D'EAU 599 Ko
T359670.TIF ANALYSE D'EAU 601 Ko
T359672.TIF COUPE TECHNIQUE 113 Ko

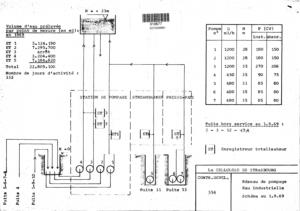

T359673.TIF PAGE DE RAPPORT 176 Ko

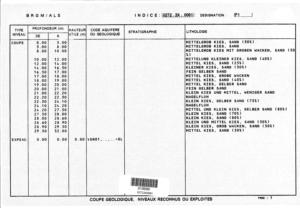

T359691.TIF COUPE GEOLOGIQUE DE CHANTIER 442 Ko
T359692.TIF PAGE DE RAPPORT 93 Ko
T359693.TIF PAGE DE RAPPORT 41 Ko
T359694.TIF PAGE DE RAPPORT 97 Ko
T359695.TIF RECAPITULATIF DE L'OUVRAGE 82 Ko

Log géologique numérisé



Nombre de niveaux :

7
Profondeur Lithologie Stratigraphie
De 0 à 7.5 m MITTL. KIES, MIT MITTLEREM SAND QUATERNAIRE
De 7.5 à 9.8 m MITTL. ROST. KIES MIT 30% SAND QUATERNAIRE
De 9.8 à 11.3 m FEINER GRAUER SAND QUATERNAIRE
De 11.3 à 16.8 m MITTL. KIES MIT 40% MITTL. SAND QUATERNAIRE
De 16.8 à 17.1 m GROBER ROST. KIES WENIG SAND QUATERNAIRE
De 17.1 à 17.5 m GROBER SCHWARZER KIES MIT WENIG SAND QUATERNAIRE
De 17.5 à 22 m MITTL. KIES MIT 40% MITTL. SAND QUATERNAIRE
