Dossier du sous-sol

BSS000VADH



02723X0304/P1

Localisation

Identifiant national de l'ouvrage

BSS000VADH

Ancien code

02723X0304/P1

Département

BAS-RHIN (67) - SGR/ALS

Commune

STRASBOURG (67482)

Nom local

P1

Numéro de carte

0272

Huitième

3X

Région naturelle

VALLEE-DU-RHIN

Bassin versant

Non renseigné

Adresse ou Lieu-dit

GENERAL MOTOR

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 1002241 2404612
Lambert 1 - Nord 1002090 104990
Lambert-93 1053073 6834537
Système Latitude Longitude
WGS84 48.51482024 | 48° 30' 53'' N 7.78357115 | 7° 47' 0'' E

Altitude

142.2 m - Précision RNG

Description technique

Identifiant national de l'ouvrage

BSS000VADH

Ancien code

02723X0304/P1

Nature

FORAGE

Profondeur atteinte

27.6 m

Diamètre de l'ouvrage

800 mm

Date fin de travaux

January 1, 1967

Mode d'exécution

BENNE-PRENEUSE,SOUPAPE.

Etat de l'ouvrage

MESURE-REGULIERE, ACCES, PRELEV, POMPE, EXPLOITE, CREPINE, MASSIF-GRAVIER.

Utilisation

EAU-INDUSTRIELLE.

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Document(s) papier

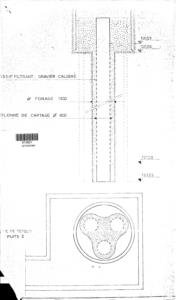

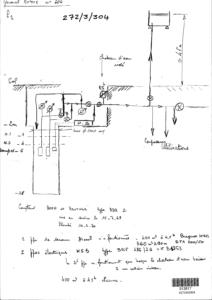

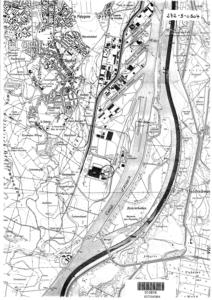

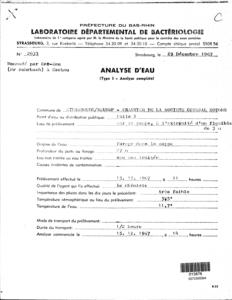

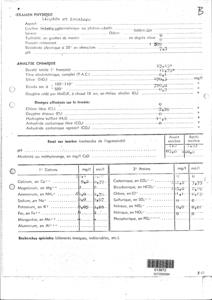

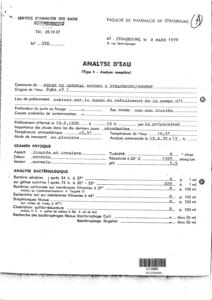

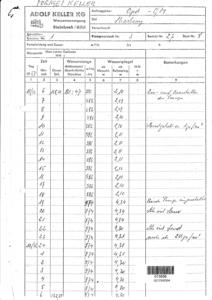

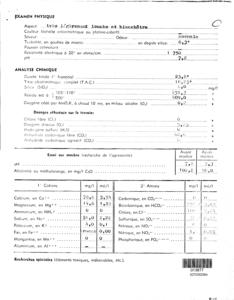

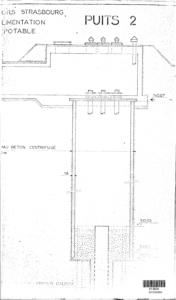

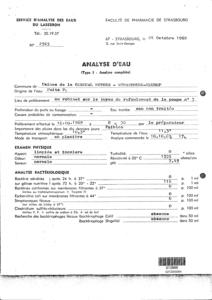

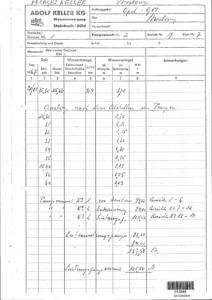

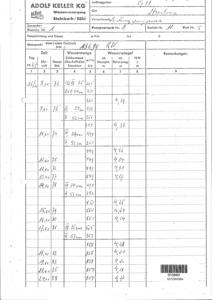

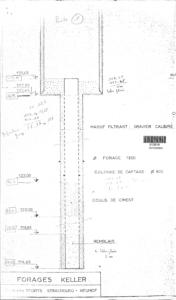

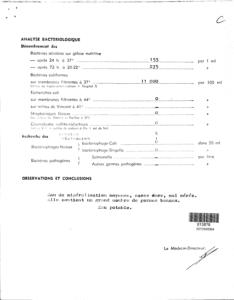

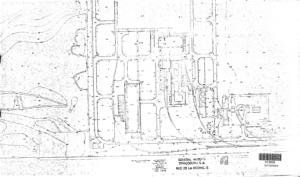

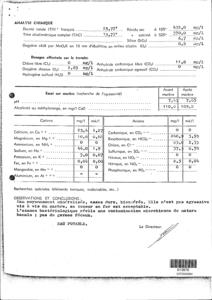

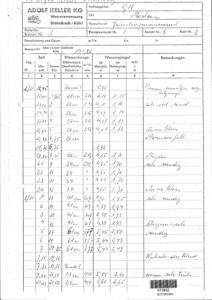

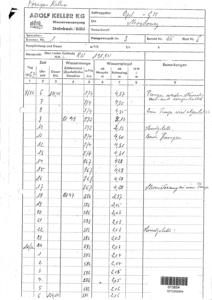

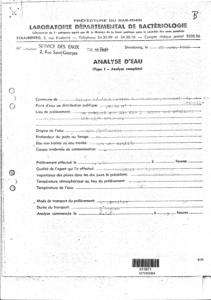

BACTERIOLOGIE, ANALYSE-PHYSIQUE-EAU, CHIMIE-EAU, PLAN-SITUATION, COUPE-GEOLOGIQUE, COUPE-TECHNIQUE, POMPAGE-ESSAI, PIEZO.

Références

Non renseigné

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

2.9 m - October 31, 1967

Coupe

Z Origine

142.07 - Précision : RNG

Auteur

G. CHALUMEAU

Date

Non renseigné

Document(s) numérisé(s)

49 document(s)

Vignette Nom Type Poids

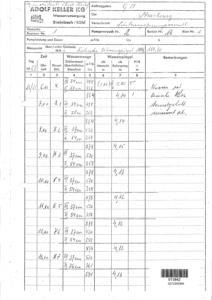

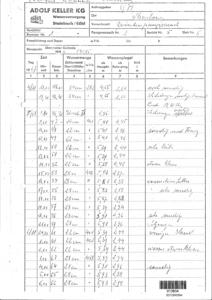

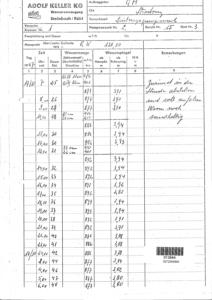

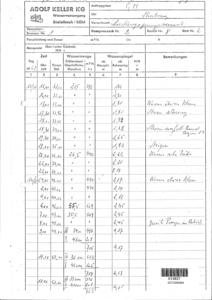

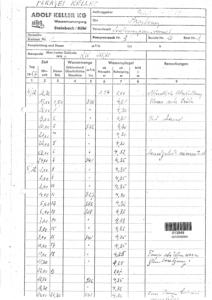

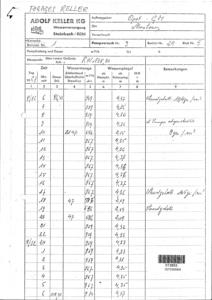

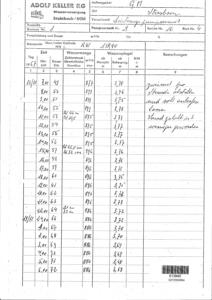

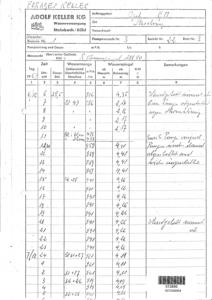

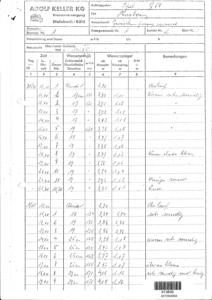

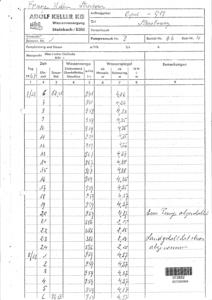

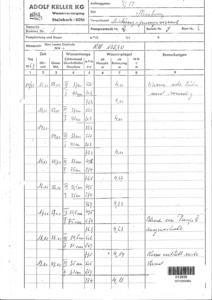

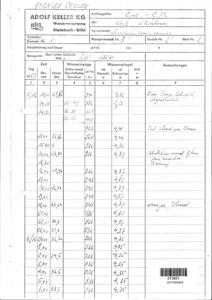

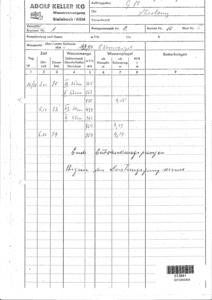

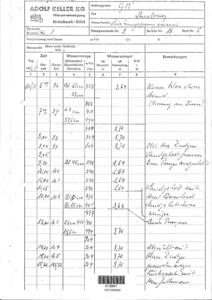

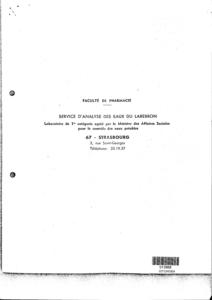

T356647.TIF PAGE DE RAPPORT 274 Ko
T356658.TIF PAGE DE RAPPORT 118 Ko
T356659.TIF PAGE DE RAPPORT 132 Ko
T356660.TIF PAGE DE RAPPORT 130 Ko
T356661.TIF PAGE DE RAPPORT 102 Ko
T356857.TIF PAGE DE RAPPORT 104 Ko
T356858.TIF PAGE DE RAPPORT 114 Ko
T356859.TIF PAGE DE RAPPORT 71 Ko
T356860.TIF PAGE DE RAPPORT 97 Ko
T356861.TIF PAGE DE RAPPORT 115 Ko
T356862.TIF PAGE DE RAPPORT 93 Ko
T356863.TIF PAGE DE RAPPORT 70 Ko
T356864.TIF PAGE DE RAPPORT 63 Ko
T356865.TIF PAGE DE RAPPORT 39 Ko
T356866.TIF PAGE DE RAPPORT 39 Ko
T356867.TIF PAGE DE RAPPORT 114 Ko
T356868.TIF PAGE DE RAPPORT 94 Ko
T356869.TIF PAGE DE RAPPORT 114 Ko
T356870.TIF PAGE DE RAPPORT 112 Ko
T356871.TIF PAGE DE RAPPORT 119 Ko
T356872.TIF PAGE DE RAPPORT 107 Ko
T356873.TIF PAGE DE RAPPORT 104 Ko
T356874.TIF PAGE DE RAPPORT 104 Ko
T356875.TIF PAGE DE RAPPORT 103 Ko
T356876.TIF PAGE DE RAPPORT 104 Ko
T356877.TIF PAGE DE RAPPORT 99 Ko
T356878.TIF PAGE DE RAPPORT 94 Ko
T356879.TIF PAGE DE RAPPORT 108 Ko
T356880.TIF PAGE DE RAPPORT 105 Ko
T356881.TIF PAGE DE RAPPORT 107 Ko
T356882.TIF PAGE DE RAPPORT 108 Ko
T356883.TIF PAGE DE RAPPORT 109 Ko
T356884.TIF PAGE DE RAPPORT 115 Ko
T356885.TIF PAGE DE RAPPORT 106 Ko
T356886.TIF PAGE DE RAPPORT 109 Ko
T356887.TIF PAGE DE RAPPORT 111 Ko
T356888.TIF PAGE DE RAPPORT 110 Ko
T356889.TIF PAGE DE RAPPORT 101 Ko
T356890.TIF PAGE DE RAPPORT 100 Ko
T356891.TIF PAGE DE RAPPORT 99 Ko
T356892.TIF PAGE DE RAPPORT 103 Ko
T356893.TIF PAGE DE RAPPORT 100 Ko
T356894.TIF PAGE DE RAPPORT 49 Ko
T356895.TIF PAGE DE RAPPORT 430 Ko
T356896.TIF PAGE DE RAPPORT 30 Ko
T356926.TIF PAGE DE RAPPORT 175 Ko
T356927.TIF PAGE DE RAPPORT 72 Ko
T356938.TIF PAGE DE RAPPORT 171 Ko

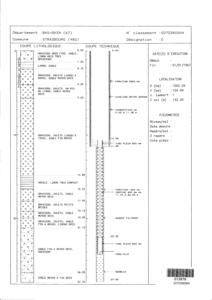

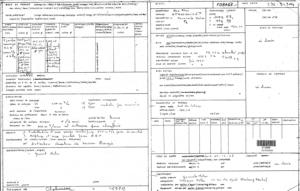

T356939.TIF RECAPITULATIF DE L'OUVRAGE 189 Ko

Log géologique numérisé

Non renseigné

Nombre de niveaux :

12

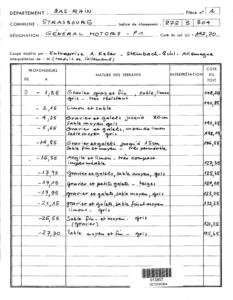

Profondeur Lithologie Stratigraphie
De 0 à 1.35 m GRAVIERS GROS FINS, SABLE, LIMON GRIS TRES RESISTANT QUATERNAIRE
De 1.35 à 2.15 m LIMON, SABLE QUATERNAIRE
De 2.15 à 4.05 m GRAVIERS, GALETS (JUSQU'A 20CM), SABLE MOYEN GRIS QUATERNAIRE
De 4.05 à 5.65 m GRAVIERS, GALETS, UN PEU DE LIMON, SABLE MOYEN GRIS QUATERNAIRE
De 5.65 à 14.85 m GRAVIERS, GALETS (JUSQU'A 15CM), SABLE FIN MOYEN QUATERNAIRE
De 14.85 à 16.55 m ARGILE, LIMON TRES COMPACT QUATERNAIRE
De 16.55 à 17.95 m GRAVIERS, GALETS, SABLE MOYEN GRIS QUATERNAIRE
De 17.95 à 19.15 m GRAVIERS, GALETS PETITS BEIGES QUATERNAIRE
De 19.15 à 19.95 m GRAVIERS, GALETS, SABLE MOYEN GRIS QUATERNAIRE
De 19.95 à 21.15 m GRAVIERS, GALETS, SABLE FIN A MOYEN, LIMONS GRIS QUATERNAIRE
De 21.15 à 26.55 m SABLE FIN A MOYEN GRIS, GRAVIERS QUATERNAIRE
De 26.55 à 27.7 m SABLE MOYEN A FIN GRIS QUATERNAIRE
