Dossier du sous-sol

Identifiant national de l'ouvrage

BSS000VADR

Ancien code - avant 2017
02723X0312/S4

Localisation

Département

BAS RHIN (67) - SGR/ALS

Commune

STRASBOURG (67482)

Nom local

S4

Numéro de carte

0272

Huitième

3X

Région naturelle

VALLEE-DU-RHIN

Bassin versant

Non renseigné

Adresse ou Lieu-dit

EDF III

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 1002911 2407871
Lambert 1 - Nord 1002750 108250
Lambert-93 1053771 6837788
Système Latitude Longitude
WGS84 48.54363005 | 48° 32' 37'' N 7.79567455 | 7° 47' 44'' E

Altitude

139,1 m - Précision RNG

Description technique

Nature

FORAGE

Profondeur atteinte

30.0 m

Diamètre de l'ouvrage

Non renseigné

Date fin de travaux

1 janvier 1955

Mode d'exécution

Non renseigné

Etat de l'ouvrage

REMBLAI.

Utilisation

Non renseigné

Objet de la recherche

Non renseigné

Objet de l'exploitation

Non renseigné

Objet de la reconnaissance

PARAMETRES-HYDRAULIQUES,FLUCTUATION-NAPPE,SOL-FONDATION.

Gisement

Non renseigné

Références

Non renseigné

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

2,57 m - 29 août 1955

Coupe

Z Origine

Non renseigné

Auteur

Non renseigné

Date

Non renseigné

Document(s) numérisé(s)

23 document(s)

Vignette Nom Type Poids
T357308.TIF

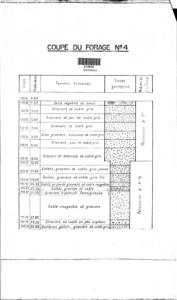

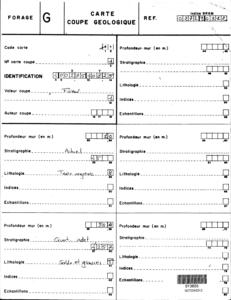

  • COUPE GEOLOGIQUE DE CHANTIER
121 Ko
T357309.TIF

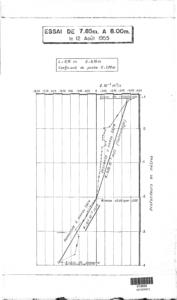

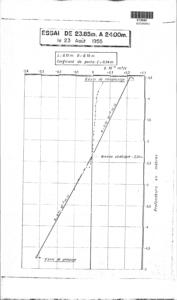

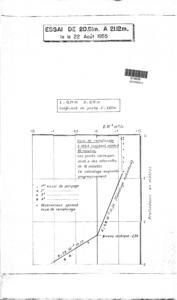

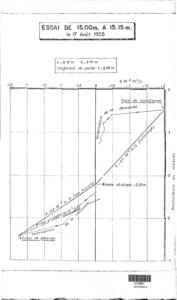

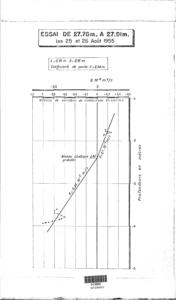

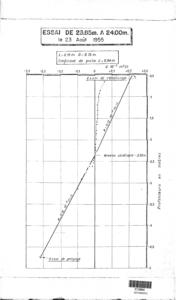

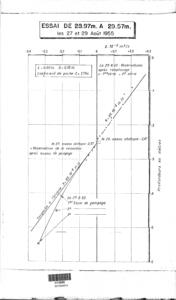

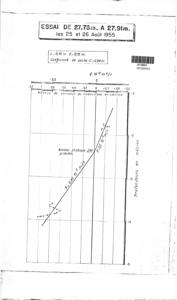

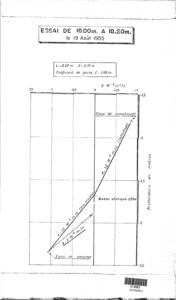

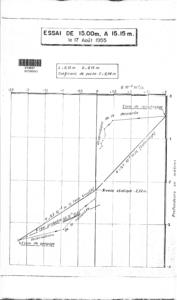

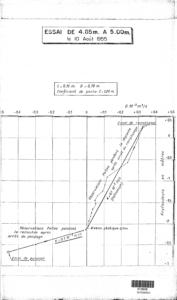

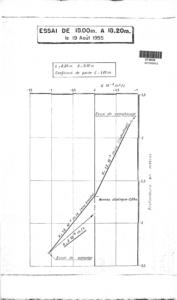

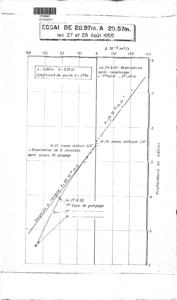

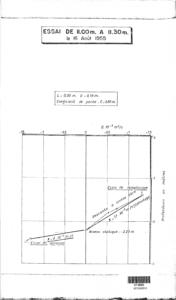

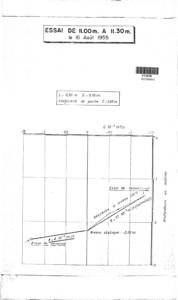

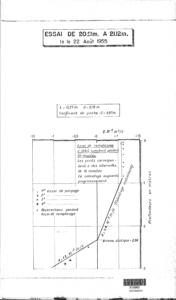

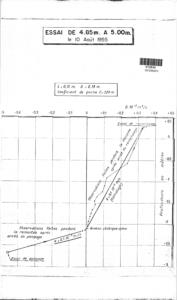

  • FICHE D'ESSAI DE DEBIT
101 Ko
T357310.TIF
  • FICHE D'ESSAI DE DEBIT
93 Ko
T357311.TIF
  • FICHE D'ESSAI DE DEBIT
99 Ko
T357312.TIF
  • FICHE D'ESSAI DE DEBIT
96 Ko
T357313.TIF
  • FICHE D'ESSAI DE DEBIT
91 Ko
T357314.TIF
  • FICHE D'ESSAI DE DEBIT
101 Ko
T357315.TIF
  • FICHE D'ESSAI DE DEBIT
87 Ko
T357316.TIF
  • FICHE D'ESSAI DE DEBIT
98 Ko
T357317.TIF
  • FICHE D'ESSAI DE DEBIT
104 Ko
T357318.TIF
  • FICHE D'ESSAI DE DEBIT
106 Ko
T357339.TIF
  • FICHE D'ESSAI DE DEBIT
94 Ko
T357340.TIF
  • FICHE D'ESSAI DE DEBIT
85 Ko
T357341.TIF
  • FICHE D'ESSAI DE DEBIT
96 Ko
T357342.TIF
  • FICHE D'ESSAI DE DEBIT
86 Ko
T357343.TIF
  • FICHE D'ESSAI DE DEBIT
87 Ko
T357344.TIF
  • FICHE D'ESSAI DE DEBIT
87 Ko
T357345.TIF
  • FICHE D'ESSAI DE DEBIT
89 Ko
T357346.TIF
  • FICHE D'ESSAI DE DEBIT
89 Ko
T357792.TIF

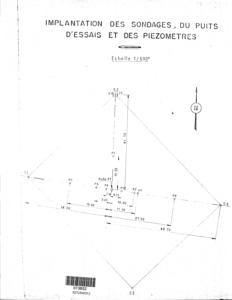

  • PLAN DE LOCALISATION
48 Ko
T357803.TIF
  • PIEZOMETRIE
46 Ko
T357814.TIF
  • RECAPITULATIF DE L'OUVRAGE
43 Ko
T357825.TIF
  • DIVERS
43 Ko

Log géologique numérisé



Nombre de niveaux :

15
Profondeur Lithologie Stratigraphie
De 0 à 1 m TERRE VEGETALE, LIMON QUATERNAIRE
De 1 à 3 m GRAVIERS, SABLE GRIS QUATERNAIRE
De 3 à 5 m GRAVIERS, PEU DE SABLE GRIS QUATERNAIRE
De 5 à 7 m GRAVIERS, SABLE GRIS QUATERNAIRE
De 7 à 9 m GRAVIERS GROS, BEAUCOUP DE SABLE GRIS QUATERNAIRE
De 9 à 11 m GRAVIERS, PEU DE SABLE GRIS QUATERNAIRE
De 11 à 15 m GRAVIERS, BEAUCOUP DE SABLE GRIS QUATERNAIRE
De 15 à 17 m GALETS, GRAVIERS, SABLE GRIS JAUNE QUATERNAIRE
De 17 à 19 m GALETS, GRAVIERS, SABLE GRIS FIN QUATERNAIRE
De 19 à 20 m GALETS, UN PEU DE GRAVIERS, SABLE ROUGEATRE QUATERNAIRE
De 20 à 20,5 m GALETS, GRAVIERS, SABLE QUATERNAIRE
De 20,5 à 21 m GRAVIERS A PELLICULE FERRUGINEUSE QUATERNAIRE
De 21 à 27,8 m SABLE ROUGEATRE, GRAVIERS QUATERNAIRE
De 27,8 à 29 m GRAVIERS, SABLE UN PEU ARGILEUX QUATERNAIRE
De 29 à 30 m QUELQUES GALETS, GRAVIERS, SABLE GRIS QUATERNAIRE
