Dossier du sous-sol

Identifiant national de l'ouvrage

BSS000VAHM

Ancien code - avant 2017
02723X0423/F14

Localisation

Département

BAS RHIN (67) - SGR/ALS

Commune

STRASBOURG (67482)

Nom local

F14

Numéro de carte

0272

Huitième

3X

Région naturelle

VALLEE-DU-RHIN

Bassin versant

Non renseigné

Adresse ou Lieu-dit

SES D2 ex. FINA (PORT AUX PETROLES)

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 1003137 2413747
Lambert 1 - Nord 1002959 114125
Lambert-93 1054048 6843658
Système Latitude Longitude
WGS84 48.59618645 | 48° 35' 46'' N 7.8042654 | 7° 48' 15'' E

Altitude

137 m - Précision M01

Description technique

Nature

FORAGE

Profondeur atteinte

6.0 m

Diamètre de l'ouvrage

120 mm

Date fin de travaux

1 décembre 1975

Mode d'exécution

Non renseigné

Etat de l'ouvrage

TUBE-PLASTIQUE, ACCES, MESURE, PRELEV.

Utilisation

PIEZOMETRE.

Objet de la recherche

Non renseigné

Objet de l'exploitation

Non renseigné

Objet de la reconnaissance

POLLUTION-NAPPE.

Gisement

Non renseigné

Références

1) ARCHIV COM GAL 482-67-2-76. HAUT TUBAGE : 138.20m

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

3,1 m - 1 décembre 1975

Coupe

Z Origine

137.0 - Précision : M01

Auteur

Non renseigné

Date

1 décembre 1975

Document(s) numérisé(s)

3 document(s)

Vignette Nom Type Poids

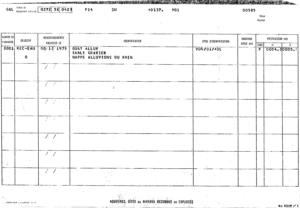

M264908.TIF
  • RECAPITULATIF DE L'OUVRAGE
60 Ko

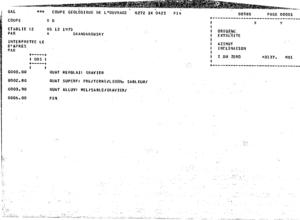

M264909.TIF
  • COUPE GEOLOGIQUE DE CHANTIER
37 Ko

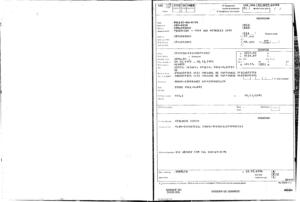

M264910.TIF
  • COUPE GEOLOGIQUE DE CHANTIER
39 Ko

Log géologique numérisé



Nombre de niveaux :

3
Profondeur Lithologie Stratigraphie
De 0 à 2,8 m REMBLAIS: GRAVIERS QUATERNAIRE
De 2,8 à 3,9 m TERRE, LIMON SABLEUX QUATERNAIRE
De 3,9 à 6 m SABLE, GRAVIERS QUATERNAIRE
