Dossier du sous-sol

BSS000VASJ



02723X0758/CPT

Localisation

Identifiant national de l'ouvrage

BSS000VASJ

Ancien code

02723X0758/CPT

Département

BAS-RHIN (67) - SGR/ALS

Commune

STRASBOURG (67482)

Nom local

CPT

Numéro de carte

0272

Huitième

3X

Région naturelle

VALLEE-DU-RHIN

Bassin versant

Non renseigné

Adresse ou Lieu-dit

SERRES DE L ORANGERIE

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 1001076 2413388
Lambert 1 - Nord 1000900 113760
Lambert-93 1051986 6843318
Système Latitude Longitude
WGS84 48.59425155 | 48° 35' 39'' N 7.77606712 | 7° 46' 33'' E

Altitude

138.7 m - Précision EPD

Description technique

Identifiant national de l'ouvrage

BSS000VASJ

Ancien code

02723X0758/CPT

Nature

FORAGE

Profondeur atteinte

22.4 m

Diamètre de l'ouvrage

600 mm

Date fin de travaux

June 25, 1983

Mode d'exécution

BENNE-PRENEUSE,SOUPAPE.

Etat de l'ouvrage

ACCES, MESURE, PRELEV, POMPE, CREPINE, MASSIF-GRAVIER, EXPLOITE, TUBE-METAL.

Utilisation

POMPE-A-CHALEUR.

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Document(s) papier

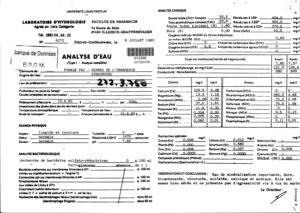

BACTERIOLOGIE, ANALYSE-PHYSIQUE-EAU, CHIMIE-EAU, PLAN-SITUATION, COUPE-GEOLOGIQUE, COUPE-TECHNIQUE, DEVELOPPEMENT-OUVRAGE, POMPAGE-ESSAI, DECLARATION-CODE-MINIER.

Références

BRGM/ALSACE (83 SGAL 132) REJET DANS LE CANAL DE LA MARNE AU RHIN

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

3.91 m - June 14, 1983

Coupe

Z Origine

138.7 - Précision : EPD

Auteur

C. BUARD

Date

June 25, 1983

Document(s) numérisé(s)

19 document(s)

Vignette Nom Type Poids

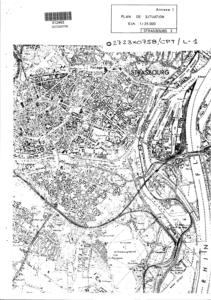

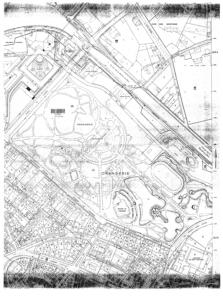

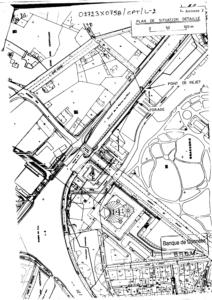

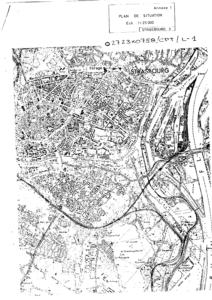

A45030.TIF PLAN DE LOCALISATION 191 Ko
A45031.TIF PLAN DE LOCALISATION 108 Ko
A45032.TIF DIVERS 27 Ko
A45033.TIF DIVERS 39 Ko
A45034.TIF DIVERS 36 Ko

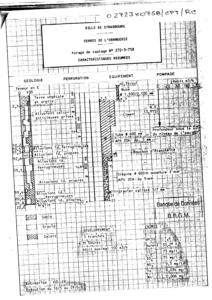

A45035.TIF RECAPITULATIF DE L'OUVRAGE 143 Ko

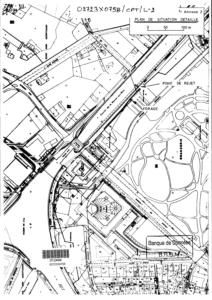

T356363.TIF PLAN DE LOCALISATION 749 Ko

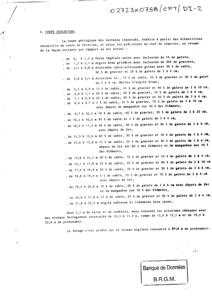

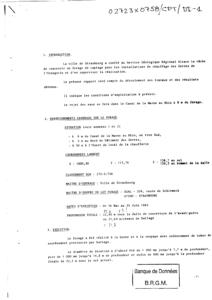

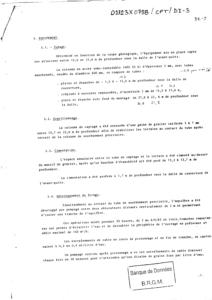

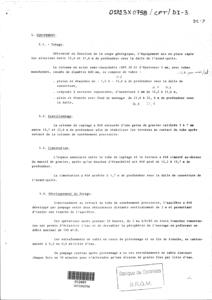

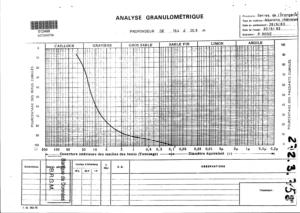

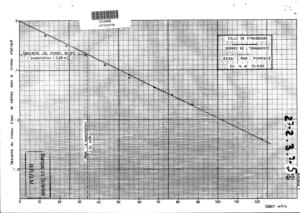

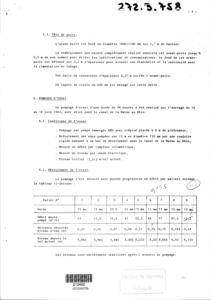

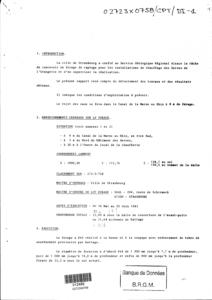

T358067.TIF PAGE DE RAPPORT 39 Ko
T358068.TIF PAGE DE RAPPORT 58 Ko
T358069.TIF PAGE DE RAPPORT 48 Ko
T358071.TIF PAGE DE RAPPORT 45 Ko
T358072.TIF PAGE DE RAPPORT 253 Ko
T358073.TIF PAGE DE RAPPORT 127 Ko
T358074.TIF PAGE DE RAPPORT 237 Ko
T358172.TIF PAGE DE RAPPORT 118 Ko
T358173.TIF PAGE DE RAPPORT 118 Ko
T358174.TIF PAGE DE RAPPORT 359 Ko
T358176.TIF PAGE DE RAPPORT 79 Ko
T358177.TIF PAGE DE RAPPORT 122 Ko

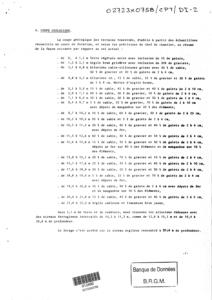

Log géologique numérisé

Non renseigné

Nombre de niveaux :

20
Profondeur Lithologie Stratigraphie
De 0 à 1.2 m TERRE VEGETALE NOIRE AVEC INCLUSIONS DE GALETS (5%) QUATERNAIRE
De 1.2 à 2.1 m ARGILE BRUN-GRISATRE AVEC INCLUSIONS DE GRAVIERS (30%) QUATERNAIRE
De 2.1 à 4.8 m ALLUVIONS CALCO-SILICEUSES GRISES : GRAVIERS (50%), SABLE (30%), GALETS (20%) (2-4CM) QUATERNAIRE
De 4.8 à 5.1 m ALLUVIONS CALCO-SILICEUSES GRISES: GRAVIERS (55%), GALETS (30%) (2-8CM), SABLE (15%) QUATERNAIRE
De 5.1 à 5.9 m GRAVIERS (45%), GALETS (40%) (2-10CM), SABLE (15%) QUATERNAIRE
De 5.9 à 7.1 m GRAVIERS (50%), SABLE (40%), GALETS (10%) (2-6CM) QUATERNAIRE
De 7.1 à 8.4 m GRAVIERS (50%), GALETS (30%) (2-4CM), SABLE (20%) QUATERNAIRE
De 8.4 à 9.7 m GALETS (70%) (2-10CM), GRAVIERS (25%), SABLE (5%), DEPOT DE MANGANESE SUR 20% DES ELEMENTS QUATERNAIRE
De 9.7 à 10.2 m GRAVIERS (60%), GALETS (30%) (2-25CM), SABLE (10%) QUATERNAIRE
De 10.2 à 10.5 m SABLE (95%), GALETS (5%) (2-6CM) QUATERNAIRE
De 10.5 à 11.3 m GRAVIERS (40%), GALETS (40%) (2-6CM), SABLE (20%), DEPOT DE FER QUATERNAIRE
De 11.3 à 12.6 m SABLE (60%), GRAVIERS (30%), GALETS (10%) (2-4CM) QUATERNAIRE
De 12.6 à 13.8 m GALETS (50%) (2-6CM), GRAVIERS (35%), SABLE (15%), DEPOT DE FER SUR 80% DES ELTS, MANGANESE SUR 10% QUATERNAIRE
De 13.8 à 15.1 m GRAVIERS (70%), SABLE (20%), GALETS (10%) (2-4CM) QUATERNAIRE
De 15.1 à 17.6 m GALETS (40%) (2-10CM), GRAVIERS (35%), SABLE (25%) QUATERNAIRE
De 17.6 à 18.8 m GALETS (30%) (2-6CM), SABLE (30%), GRAVIERS (20%) QUATERNAIRE
De 18.8 à 19.4 m GALETS (70%) (2-4CM), GRAVIERS (25%), SABLE (5%), DEPOT DE FER QUATERNAIRE
De 19.4 à 20.8 m GALETS (90%) (2-6CM), SABLE (10%), DEPOT DE FER SUR 10% DES ELEMENTS QUATERNAIRE
De 20.8 à 21.8 m GRAVIERS (45%), GALETS (40%) (2-6CM), SABLE (15%) QUATERNAIRE
De 21.8 à 22.3 m ARGILE SABLEUSE LIMONEUSE BRUN-JAUNE QUATERNAIRE
