Dossier du sous-sol

Identifiant national de l'ouvrage

BSS000VAST

Ancien code - avant 2017
02723X0768/RJT

Localisation

Département

BAS RHIN (67) - SGR/ALS

Commune

STRASBOURG (67482)

Nom local

RJT

Numéro de carte

0272

Huitième

3X

Région naturelle

VALLEE-DU-RHIN

Bassin versant

Non renseigné

Adresse ou Lieu-dit

EDF G.R.P.T EST

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 1000404 2412660
Lambert 1 - Nord 1000230 113030
Lambert-93 1051308 6842596
Système Latitude Longitude
WGS84 48.58813815 | 48° 35' 17'' N 7.76629533 | 7° 45' 58'' E

Altitude

139.7 m - Précision EPD

Description technique

Nature

FORAGE

Profondeur atteinte

29.5 m

Diamètre de l'ouvrage

200 mm

Date fin de travaux

1985-02-02 00:00:00.0

Mode d'exécution

BENNE-PRENEUSE,SOUPAPE.

Etat de l'ouvrage

ACCES, MESURE, PRELEV, MASSIF-GRAVIER, CREPINE, PUISARD, TUBE-PLASTIQUE.

Utilisation

EAU-INDUSTRIELLE.

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Références

BRGM/ALSACE (85 SGAL 114) CF. 02723X0767 CAPTAGE

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

4.37 m - 1985-01-31 00:00:00.0

Coupe

Z Origine

139.7 - Précision : EPD

Auteur

C. BUARD

Date

Non renseigné

Document(s) numérisé(s)

4 document(s)

Vignette Nom Type Poids
A91356.TIF

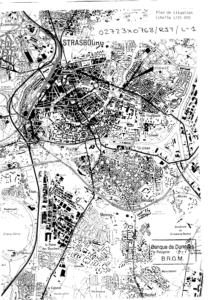

  • PLAN DE LOCALISATION
134 Ko
A91357.TIF

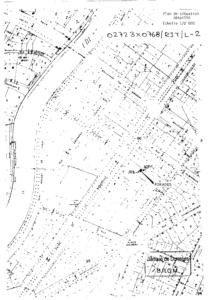

  • PLAN DE LOCALISATION
44 Ko
A91358.TIF

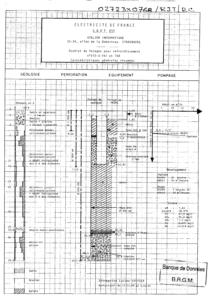

  • RECAPITULATIF DE L'OUVRAGE
68 Ko
A91359.TIF

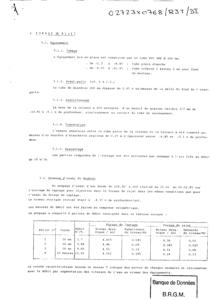

  • DIVERS
23 Ko

Log géologique numérisé



Nombre de niveaux :

24
Profondeur Lithologie Stratigraphie
De 0 à 1 m SABLE ET PETITS GRAINS TERREUX QUATERNAIRE
De 1 à 3 m REMBLAI : SABLE + GRAVIER + BRIQUE + PIERRES QUATERNAIRE
De 3 à 4 m ALLUVIONS CALCO-SILICEUSES GRISES AVEC SABLE (20%), GRAVIER (80%) 2-15 MM QUATERNAIRE
De 4 à 5 m ALLUVIONS GRISES AVEC SABLE (30%), GRAVIER (65%), GALETS 2-3 CM (5%) QUATERNAIRE
De 5 à 6 m SABLE (1 A 2%), GRAVIER (60%), GALETS 2-6 CM (40%) QUATERNAIRE
De 6 à 7 m SABLE (1 A 2%), GRAVIER (40%), GALETS 2-9 CM (60%) QUATERNAIRE
De 7 à 8 m SABLE (1 A 2%), GRAVIER (80%), GALETS 2-3 CM (20%) QUATERNAIRE
De 8 à 9 m SABLE (1 A 2%), GRAVIER (80%), GALETS 2-5 CM (20%) QUATERNAIRE
De 9 à 10,45 m SABLE (5%), GRAVIER (85%), GALETS 2-3 CM (10%), DEPOT FERRUGINEUX SUR 5% DES ELEMENTS QUATERNAIRE
De 10 à 11 m GRAVIERS (70%), GALETS (20%) (2-5CM), SABLE (10%), DEPOT FERRUGINEUX SUR 5% DES ELEMENTS QUATERNAIRE
De 11 à 14 m GRAVIERS (80%), SABLE (15%), GALETS (5%) (2-4CM) QUATERNAIRE
De 14 à 15 m GRAVIERS (60%), SABLE (20%), GALETS (20%) (2-6CM) QUATERNAIRE
De 15 à 17 m GRAVIERS (50-60%), GALETS (40-50%) (2-7CM), SABLE (1-2%), DEPOT FERRUGINEUX SUR 5% DES ELEMENTS QUATERNAIRE
De 17 à 18 m GRAVIERS (80%), GALETS (20%) (2-4CM), SABLE (1-2%), DEPOT FERRUGINEUX SUR 5% DES ELEMENTS QUATERNAIRE
De 18 à 20 m GRAVIERS (75%), GALETS (20%) (2-6CM), SABLE (5%) QUATERNAIRE
De 20 à 21 m GRAVIERS (80%), GALETS (20%) (2-6CM), SABLE (1-2%) QUATERNAIRE
De 21 à 23 m GRAVIERS (95%), GALETS (5%) (2-4CM), SABLE (1-2%) QUATERNAIRE
De 23 à 23,6 m ARGILE SABLO-GRAVELEUSE BRUN-JAUNE QUATERNAIRE
De 23,6 à 24 m ALLUVIONS CALCO-SILICEUSES GRISES: GRAVIERS (80%), GALETS (10%) (2-3CM), SABLE (10%) QUATERNAIRE
De 24 à 25 m GRAVIERS (80%), GALETS (20%) (2-3CM), SABLE (1-2%) QUATERNAIRE
De 25 à 26 m QUATERNAIRE
De 26 à 27 m GRAVIERS (45%), GALETS (40%) (2-6CM), SABLE (15%) QUATERNAIRE
De 27 à 28 m GRAVIERS (65%), GALETS (30%) (2-4CM), SABLE (5%) QUATERNAIRE
De 28 à 29,5 m GRAVIERS (85%), GALETS (10%) (2-4CM), SABLE (5%) QUATERNAIRE
