Dossier du sous-sol

Identifiant national de l'ouvrage

BSS000VATF

Ancien code - avant 2017
02723X0782/RJT

Localisation

Département

BAS RHIN (67) - SGR/ALS

Commune

STRASBOURG (67482)

Nom local

RJT

Numéro de carte

0272

Huitième

3X

Région naturelle

VALLEE-DU-RHIN

Bassin versant

Non renseigné

Adresse ou Lieu-dit

INTITUT STE CLOTILDE

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 1000760 2412644
Lambert 1 - Nord 1000586 113015
Lambert-93 1051663 6842577
Système Latitude Longitude
WGS84 48.58777305 | 48° 35' 15'' N 7.7710937 | 7° 46' 15'' E

Altitude

139.1 m - Précision EPD

Description technique

Nature

FORAGE

Profondeur atteinte

16.0 m

Diamètre de l'ouvrage

800 mm

Date fin de travaux

1985-08-01 00:00:00.0

Mode d'exécution

SOUPAPE,BENNE-PRENEUSE.

Etat de l'ouvrage

ACCES, MESURE, PRELEV, CREPINE, MASSIF-GRAVIER, TUBE-METAL, PUISARD.

Utilisation

USAGES-EAU.

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Références

BRGM/ALSACE (15 OCTOBRE 1985) CF. 02723X0781 CAPTAGE

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

4.29 m - 1985-08-02 00:00:00.0

Coupe

Z Origine

139.1 - Précision : EPD

Auteur

B. MAUROUX

Date

1985-08-01 00:00:00.0

Document(s) numérisé(s)

4 document(s)

Vignette Nom Type Poids

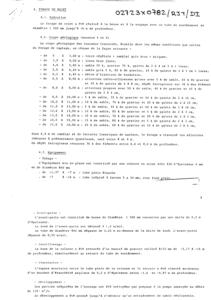

A91363.TIF
  • DIVERS
32 Ko
A91364.TIF

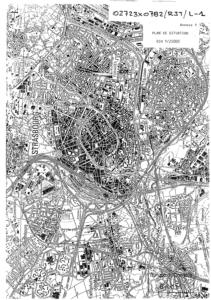

  • PLAN DE LOCALISATION
217 Ko
A91365.TIF

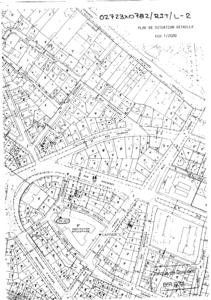

  • PLAN DE LOCALISATION
91 Ko
A91366.TIF

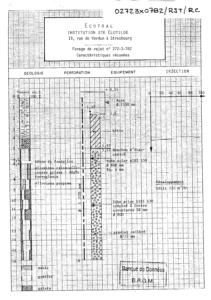

  • RECAPITULATIF DE L'OUVRAGE
108 Ko

Log géologique numérisé



Nombre de niveaux :

14
Profondeur Lithologie Stratigraphie
De 0 à 3 m TERRE VEGETALE + REMBLAI GRIS-BRUN + BRIQUES QUATERNAIRE
De 3 à 4 m LOESS BRUN JAUNE QUATERNAIRE
De 4 à 5 m SABLE (20%), GRAVIER (75%), GALETS 2-4 CM (5%) + LOESS QUATERNAIRE
De 5 à 6,2 m SABLE GRIS (5%), GRAVIER (85%), GALETS 2-3 CM (10%) + LOESS QUATERNAIRE
De 6,2 à 6,4 m BETON D'INJECTION DE FONDATION QUATERNAIRE
De 6,4 à 8 m ALLUVIONS CALCO-SILICEUSES GRISES AVEC SABLE (5%), GRAVIER (65%), GALETS 2-8 CM (30%), DEPOT DE FER QUATERNAIRE
De 8 à 9 m ALLUVIONS PROPRES AVEC SABLE (50%), GRAVIER (40%), GALETS 2-4 CM (10%) QUATERNAIRE
De 9 à 10 m SABLE (5%), GRAVIER (35%), GALETS 2-10 CM (60%) QUATERNAIRE
De 10 à 11 m SABLE (10%), GRAVIER (70%), GALETS 2-15 CM (20%) QUATERNAIRE
De 11 à 12 m SABLE (5%), GRAVIER (35%), GALETS 2-10 CM (60%) QUATERNAIRE
De 12 à 13 m SABLE (10%), GRAVIER (85%), GALETS 2-3 CM (5%) QUATERNAIRE
De 13 à 14 m SABLE (10%), GRAVIER (70%), GALETS 2-3 CM (20%) QUATERNAIRE
De 14 à 15 m SABLE (15%), GRAVIER (80%), GALETS 2-3 CM (5%) QUATERNAIRE
De 15 à 16 m SABLE (20%), GRAVIER (60%), GALETS 2-4 CM (20%) QUATERNAIRE
