Dossier du sous-sol

BSS000VATK



02723X0786/GET18

Localisation

Identifiant national de l'ouvrage

BSS000VATK

Ancien code

02723X0786/GET18

Département

BAS-RHIN (67) - SGR/ALS

Commune

STRASBOURG (67482)

Nom local

GET18

Numéro de carte

0272

Huitième

3X

Région naturelle

VALLEE-DU-RHIN

Bassin versant

Non renseigné

Adresse ou Lieu-dit

MARAIS-VERT

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 998597 2412185
Lambert 1 - Nord 998425 112550
Lambert-93 1049498 6842137
Système Latitude Longitude
WGS84 48.58499871 | 48° 35' 5'' N 7.74142533 | 7° 44' 29'' E

Altitude

139 m - Précision EPD

Description technique

Identifiant national de l'ouvrage

BSS000VATK

Ancien code

02723X0786/GET18

Nature

FORAGE

Profondeur atteinte

25.0 m

Diamètre de l'ouvrage

Non renseigné

Date fin de travaux

November 24, 1982

Mode d'exécution

Non renseigné

Etat de l'ouvrage

REMBLAI.

Utilisation

Non renseigné

Objet de la recherche

Non renseigné

Objet de l'exploitation

Non renseigné

Objet de la reconnaissance

SOL-FONDATION.

Gisement

Non renseigné

Document(s) papier

PLAN-SITUATION, PERMEABILITE, COUPE-GEOLOGIQUE, COUPE-TECHNIQUE.

Références

AUTRE DESIGNATION S6

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

Non renseigné

Coupe

Z Origine

Non renseigné

Auteur

Non renseigné

Date

Non renseigné

Document(s) numérisé(s)

13 document(s)

Vignette Nom Type Poids

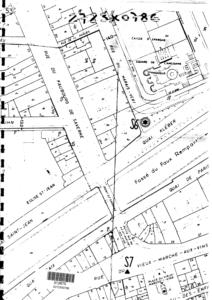

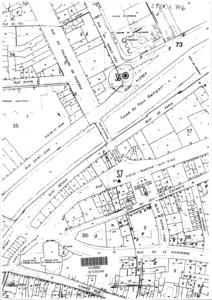

A9243.TIF PLAN DE LOCALISATION 94 Ko
A9244.TIF DIVERS 157 Ko
A9245.TIF DIVERS 49 Ko
A9246.TIF DIVERS 38 Ko

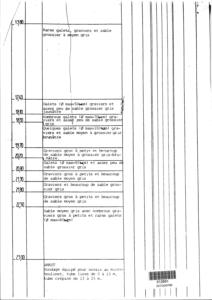

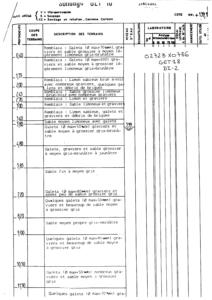

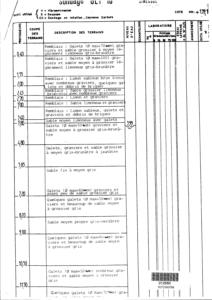

T358009.TIF COUPE GEOLOGIQUE INTERPRETEE 81 Ko

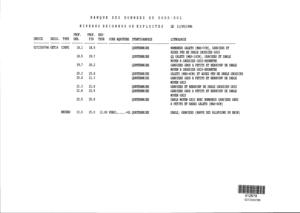

T358010.TIF RECAPITULATIF DE L'OUVRAGE 56 Ko

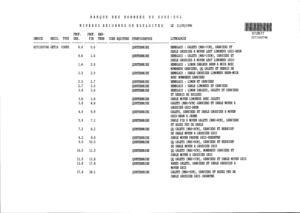

T358011.TIF RECAPITULATIF DE L'OUVRAGE 43 Ko

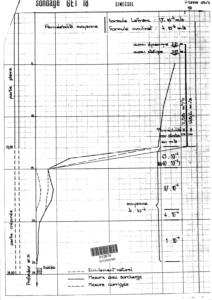

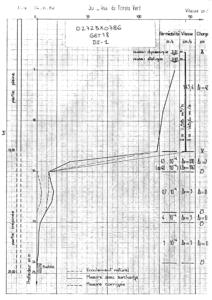

T358012.TIF ESSAI GEOTECHNIQUE 256 Ko
T358013.TIF PLAN DE LOCALISATION 125 Ko
T358014.TIF PLAN DE LOCALISATION 92 Ko

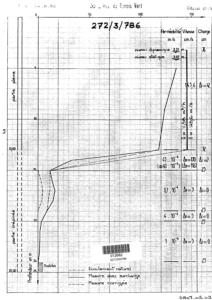

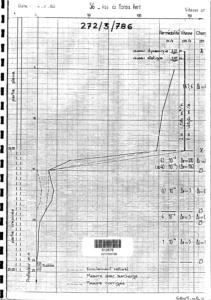

T358016.TIF ESSAI GEOTECHNIQUE 270 Ko

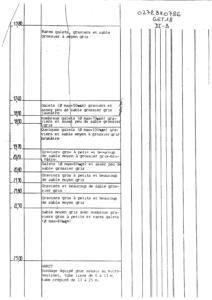

T358157.TIF COUPE GEOLOGIQUE INTERPRETEE 42 Ko
T358158.TIF COUPE GEOLOGIQUE INTERPRETEE 26 Ko

Log géologique numérisé

Non renseigné

Nombre de niveaux :

26
Profondeur Lithologie Stratigraphie
De 0 à 0.6 m REMBLAIS : GALETS (MAX=7CM), GRAVIERS ET SABLE GROSSIER A MOYEN LEGT LIMONEUX GRIS-BRUN QUATERNAIRE
De 0.6 à 1.55 m REMBLAIS : GALETS (MAX=10CM), GRAVIERS ET SABLE GROSSIER A MOYEN LEGT LIMONEUX GRIS-BRUN QUATERNAIRE
De 1.55 à 2 m REMBLAIS : LIMON SABLEUX BRUN A NOIR AVEC NOMBREUX GRAVIERS, QQ GALETS ET DEBRIS DE BRIQUES QUATERNAIRE
De 2 à 2.45 m REMBLAIS : SABLE GROSSIER LIMONEUX BRUN-NOIR AVEC NOMBREUX GRAVIERS QUATERNAIRE
De 2.45 à 2.7 m REMBLAIS : LIMON ET GRAVIERS QUATERNAIRE
De 2.7 à 3 m REMBLAIS : SABLE LIMONEUX ET GRAVIERS QUATERNAIRE
De 3 à 3.6 m REMBLAIS : LIMON SABLEUX, GALETS ET GRAVIERS ET DEBRIS DE BRIQUES QUATERNAIRE
De 3.6 à 3.8 m SABLE MOYEN LIMONEUX AVEC GALETS QUATERNAIRE
De 3.8 à 4.8 m GALETS (MAX=5CM) GRAVIERS ET SABLE MOYEN A GROSSIER GRIS-BRUN QUATERNAIRE
De 4.8 à 5.85 m GALETS, GRAVIERS ET SABLE GROSSIER A MOYEN GRIS-BRUN A JAUNE QUATERNAIRE
De 5.85 à 7.2 m SABLE FIN A MOYEN GALETS (MAX=8CM), GRAVIERS ET ASSEZ PEU DE SABLE QUATERNAIRE
De 7.2 à 8.2 m QQ GALETS (MAX=8CM), GRAVIERS ET BEAUCOUP DE SABLE MOYEN A GROSSIER GRIS QUATERNAIRE
De 8.2 à 9 m SABLE MOYEN PROPRE GRIS-VERDATRE QUATERNAIRE
De 9 à 10.5 m QQ GALETS (MAX=8CM), GRAVIERS ET BEAUCOUP DE SABLE MOYEN A GROSSIER GRIS QUATERNAIRE
De 10.5 à 11.5 m QQ GALETS (MAX=5CM), NOMBREUX GRAVIERS ET SABLE MOYEN A GROSSIER GRIS QUATERNAIRE
De 11.5 à 13.8 m QQ GALETS (MAX=7CM), GRAVIERS ET SABLE MOYEN GRIS QUATERNAIRE
De 13.8 à 17.4 m RARES GALETS, GRAVIERS ET SABLE GROSSIER A MOYEN GRIS QUATERNAIRE
De 17.4 à 18.1 m GALETS (MAX=5CM), GRAVIERS ET ASSEZ PEU DE SABLE GROSSIER GRIS JAUNATRE QUATERNAIRE
De 18.1 à 18.5 m NOMBREUX GALETS (MAX=7CM), GRAVIERS ET ASSEZ PEU DE SABLE GROSSIER GRIS QUATERNAIRE
De 18.5 à 19.7 m QQ GALETS (MAX=10CM), GRAVIERS ET SABLE MOYEN A GROSSIER GRIS-BRUNATRE QUATERNAIRE
De 19.7 à 20.2 m GRAVIERS GROS A PETITS ET BEAUCOUP DE SABLE MOYEN A GROSSIER GRIS-BRUNATRE QUATERNAIRE
De 20.2 à 20.8 m GALETS (MAX=8CM) ET ASSEZ PEU DE SABLE GROSSIER QUATERNAIRE
De 20.8 à 21.3 m GRAVIERS GROS A PETITS ET BEAUCOUP DE SABLE MOYEN GRIS QUATERNAIRE
De 21.3 à 21.8 m GRAVIERS ET BEAUCOUP DE SABLE GROSSIER GRIS QUATERNAIRE
De 21.8 à 22.5 m GRAVIERS GROS A PETITS ET BEAUCOUP DE SABLE MOYEN GRIS QUATERNAIRE
De 22.5 à 25 m SABLE MOYEN GRIS AVEC NOMBREUX GRAVIERS GROS A PETITS ET RARES GALETS (MAX=8CM) QUATERNAIRE
