Dossier du sous-sol

BSS000VAXM



02723X0905/RJT

Localisation

Identifiant national de l'ouvrage

BSS000VAXM

Ancien code

02723X0905/RJT

Département

BAS-RHIN (67) - SGR/ALS

Commune

STRASBOURG (67482)

Nom local

RJT

Numéro de carte

0272

Huitième

3X

Région naturelle

VALLEE-DU-RHIN

Bassin versant

Non renseigné

Adresse ou Lieu-dit

ECOLE ORT FOYER LAURE WEIL

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 999375 2412958
Lambert 1 - Nord 999200 113325
Lambert-93 1050281 6842903
Système Latitude Longitude
WGS84 48.59145006 | 48° 35' 29'' N 7.75265694 | 7° 45' 9'' E

Altitude

139.5 m - Précision ENG

Description technique

Identifiant national de l'ouvrage

BSS000VAXM

Ancien code

02723X0905/RJT

Nature

FORAGE

Profondeur atteinte

18.0 m

Diamètre de l'ouvrage

Non renseigné

Date fin de travaux

August 10, 1988

Mode d'exécution

BENNE-PRENEUSE,SOUPAPE.

Etat de l'ouvrage

ACCES, MASSIF-GRAVIER, MESURE, PRELEV, TUBE-PLASTIQUE, PUISARD.

Utilisation

USAGES-EAU.

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Document(s) papier

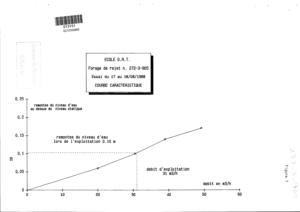

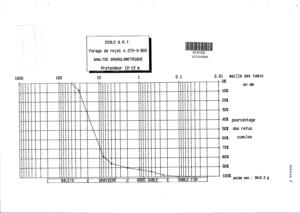

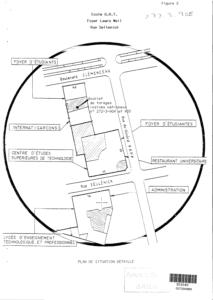

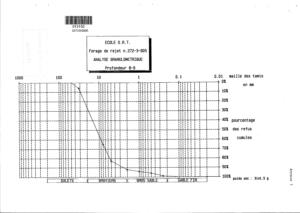

AVANCEMENT, COUPE-GEOLOGIQUE, COUPE-TECHNIQUE, DECLARATION-CODE-MINIER, GRANULOMETRIE, DOCUMENT-PHOTO, PLAN-SITUATION, POMPAGE-ESSAI, PRODUCTIVITE, CARACTERISTIQUES-CREPINE, DEVELOPPEMENT-OUVRAGE.

Références

BRGM/ALSACE (88SGN924ALS) CF. 02723X0904 CAPTAGE

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

4.36 m - August 17, 1988

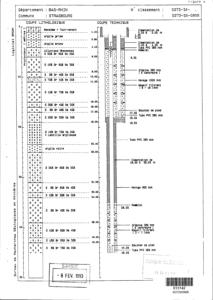

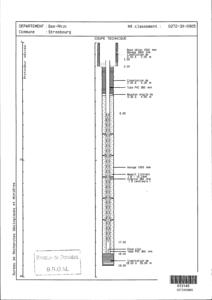

Coupe

Z Origine

135.5 - Précision : ENG

Auteur

B.MAUROUX

Date

Non renseigné

Document(s) numérisé(s)

11 document(s)

Vignette Nom Type Poids

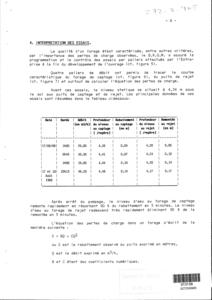

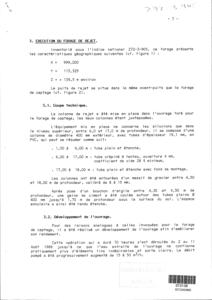

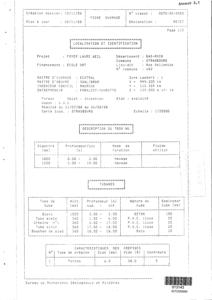

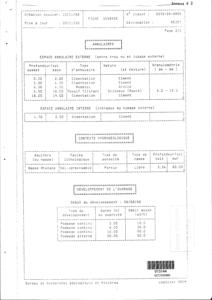

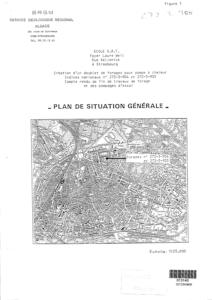

T357447.TIF PAGE DE RAPPORT 42 Ko
T357448.TIF PAGE DE RAPPORT 42 Ko
T357449.TIF PAGE DE RAPPORT 19 Ko
T357621.TIF PAGE DE RAPPORT 41 Ko
T357622.TIF PAGE DE RAPPORT 39 Ko
T357623.TIF PAGE DE RAPPORT 157 Ko
T357624.TIF PAGE DE RAPPORT 39 Ko
T357625.TIF PAGE DE RAPPORT 50 Ko
T357626.TIF PAGE DE RAPPORT 46 Ko
T357627.TIF PAGE DE RAPPORT 46 Ko
T357628.TIF PAGE DE RAPPORT 29 Ko

Log géologique numérisé



Nombre de niveaux :

11
Profondeur Lithologie Stratigraphie
De 0 à 1.1 m MACADAM, TOUT-VENANT QUATERNAIRE
De 1.1 à 2.8 m ARGILE GRISE QUATERNAIRE
De 2.8 à 4.1 m ARGILE BRUNE QUATERNAIRE
De 4.1 à 8 m ALLUVIONS RHENANES : SABLE (20%), GRAVIERS (60%), GALETS (20%) QUATERNAIRE
De 8 à 9 m ALLUVIONS RHENANES : SABLE (10%), GRAVIERS (60%), GALETS (30%) QUATERNAIRE
De 9 à 10 m ALLUVIONS RHENANES : SABLE (5%), GRAVIERS (45%), GALETS (50%) QUATERNAIRE
De 10 à 11 m ALLUVIONS RHENANES : SABLE (70%), GRAVIERS (10%), GALETS (20%) QUATERNAIRE
De 11 à 15 m ALLUVIONS RHENANES : SABLE (10%), GRAVIERS (70%), GALETS (20%) QUATERNAIRE
De 15 à 16 m ALLUVIONS RHENANES : SABLE (30%), GRAVIERS (40%), GALETS (30%) QUATERNAIRE
De 16 à 17 m ALLUVIONS RHENANES : SABLE (5%), GRAVIERS (45%), GALETS (50%) QUATERNAIRE
De 17 à 18 m ALLUVIONS RHENANES : SABLE (20%), GRAVIERS (50%), GALETS (30%) QUATERNAIRE
