Dossier du sous-sol

Identifiant national de l'ouvrage

BSS000VAZF

Ancien code - avant 2017
02723X0966/RJT1

Localisation

Département

BAS RHIN (67) - SGR/ALS

Commune

STRASBOURG (67482)

Nom local

RJT1

Numéro de carte

0272

Huitième

3X

Région naturelle

VALLEE-DU-RHIN

Bassin versant

Non renseigné

Adresse ou Lieu-dit

ENSAIS BD DE LA VICTOIRE

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 1000362 2411840
Lambert 1 - Nord 1000190 112210
Lambert-93 1051258 6841777
Système Latitude Longitude
WGS84 48.58080926 | 48° 34' 50'' N 7.76495457 | 7° 45' 53'' E

Altitude

139,2 m - Précision ENG

Description technique

Nature

FORAGE

Profondeur atteinte

17.0 m

Diamètre de l'ouvrage

190 mm

Date fin de travaux

5 septembre 1990

Mode d'exécution

BENNE-PRENEUSE,SOUPAPE,TREPAN.

Etat de l'ouvrage

ACCES, CREPINE, EXPLOITE, MASSIF-GRAVIER, MESURE, POMPE, PRELEV, TUBE-PLASTIQUE, PUISARD.

Utilisation

USAGES-EAU.

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Références

BRGM/ALSACE (R31864 ALS 4S90) CF. 02723X0964 A 02723X0967

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

Non renseigné

Coupe

Z Origine

139.2 - Précision : ENG

Auteur

C.BUARD

Date

Non renseigné

Document(s) numérisé(s)

5 document(s)

Vignette Nom Type Poids
A154007.TIF

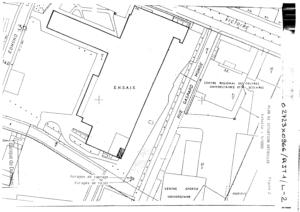

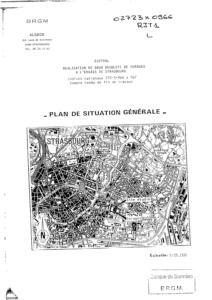

  • PLAN DE LOCALISATION
115 Ko
A154008.TIF
  • PLAN DE LOCALISATION
51 Ko
A154009.TIF
  • DIVERS
37 Ko
A154010.TIF
  • RECAPITULATIF DE L'OUVRAGE
53 Ko
A154011.TIF

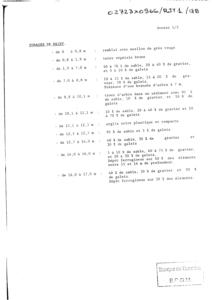

  • COUPE GEOLOGIQUE DE CHANTIER
24 Ko

Log géologique numérisé



Nombre de niveaux :

11
Profondeur Lithologie Stratigraphie
De 0 à 0,8 m REMBLAIS AVEC MOELLONS DE GRES ROUGE QUATERNAIRE
De 0,8 à 1,9 m TERRE VEGETALE BRUNE QUATERNAIRE
De 1,9 à 7 m SABLE (50-70%), GRAVIERS (20-40%), GALETS (5-10%) QUATERNAIRE
De 7 à 8,8 m SABLE (10-15%), GRAVIERS (15-20%), GALETS (70%), BRANCHE D'ARBRE A 7M QUATERNAIRE
De 8,8 à 10,1 m TRONC D'ARBRE DANS UN SEDIMENT, SABLE (80%), GRAVIERS (10%), GALETS (10%) QUATERNAIRE
De 10,1 à 12,1 m GALETS (50-70%), GRAVIERS (20-40%), SABLE (10%) QUATERNAIRE
De 12,1 à 12,3 m ARGILE NOIRE PLASTIQUE ET COMPACTE QUATERNAIRE
De 12,3 à 12,7 m SABLE (95%), GALETS (5%) QUATERNAIRE
De 12,7 à 14 m SABLE (40%), GALETS (30%), GRAVIERS (30%) QUATERNAIRE
De 14 à 16 m SABLE (5-10%), GALETS (20-30%), GRAVIERS (60-75%) DEPOT FERRUGINEUX SUR 50% DES ELEMENTS ENTRE 15-16 QUATERNAIRE
De 16 à 17 m SABLE (40%), GALETS (30%), GRAVIERS (30%) DEPOT FERRUGINEUX SUR 30% DES ELEMENTS QUATERNAIRE
