Dossier du sous-sol

BSS000VAZQ



02723X0975/SC4

Localisation

Identifiant national de l'ouvrage

BSS000VAZQ

Ancien code

02723X0975/SC4

Département

BAS-RHIN (67) - SGR/ALS

Commune

STRASBOURG (67482)

Nom local

SC4

Numéro de carte

0272

Huitième

3X

Région naturelle

VALLEE-DU-RHIN

Bassin versant

Non renseigné

Adresse ou Lieu-dit

RUE DE LA DIVISION LECLERC

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 999110 2411613
Lambert 1 - Nord 998940 111980
Lambert-93 1050006 6841561
Système Latitude Longitude
WGS84 48.57955406 | 48° 34' 46'' N 7.7478334 | 7° 44' 52'' E

Altitude

139.4 m - Précision M01

Description technique

Identifiant national de l'ouvrage

BSS000VAZQ

Ancien code

02723X0975/SC4

Nature

FORAGE

Profondeur atteinte

25.0 m

Diamètre de l'ouvrage

Non renseigné

Date fin de travaux

Non renseigné

Mode d'exécution

VIBRO-ROTATION,CAROT-BATTU,AIR.

Etat de l'ouvrage

REMBLAI, ABANDONNE.

Utilisation

Non renseigné

Objet de la recherche

Non renseigné

Objet de l'exploitation

Non renseigné

Objet de la reconnaissance

AIRE-STATIONNEMENT.

Gisement

Non renseigné

Document(s) papier

COUPE-GEOLOGIQUE, GRANULOMETRIE, PERMEABILITE, PLAN-SITUATION, PRESSIOMETRIE, STATISTIQUE-GEOTEC.

Références

FONDASOL MS113/90 DU 26 JUIN 1990 SONDAGES ET ESSAIS PARKING SOUTERRAIN RUE DE LA DIVISION LECLERC CF:DOSSIER 02723X0971 A 02723X0975

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

Non renseigné

Coupe

Z Origine

Non renseigné

Auteur

FOREUR

Date

Non renseigné

Document(s) numérisé(s)

14 document(s)

Vignette Nom Type Poids

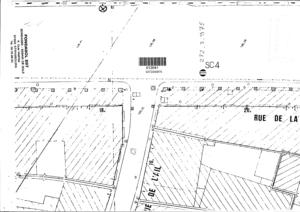

A154042.TIF PLAN DE LOCALISATION 171 Ko

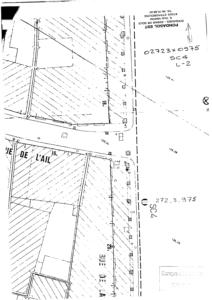

A154043.TIF PLAN DE LOCALISATION 48 Ko

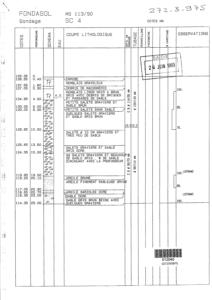

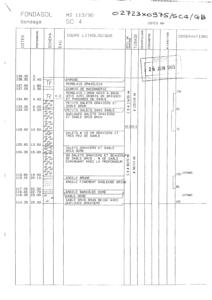

A154044.TIF COUPE GEOLOGIQUE DE CHANTIER 45 Ko

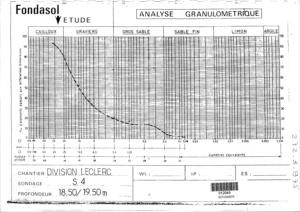

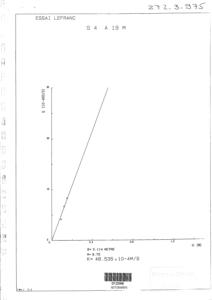

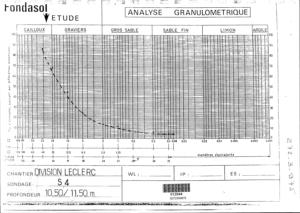

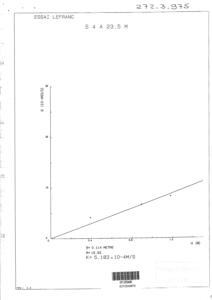

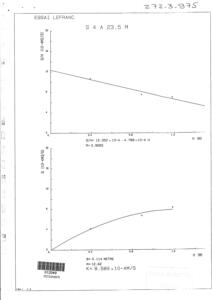

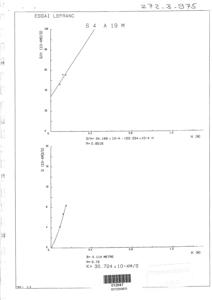

T358309.TIF ESSAI GEOTECHNIQUE 147 Ko
T358320.TIF ESSAI GEOTECHNIQUE 154 Ko
T358566.TIF ESSAI GEOTECHNIQUE 16 Ko
T358567.TIF ESSAI GEOTECHNIQUE 18 Ko
T358568.TIF ESSAI GEOTECHNIQUE 15 Ko
T358569.TIF ESSAI GEOTECHNIQUE 20 Ko

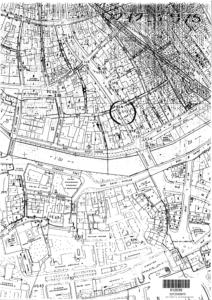

T358570.TIF PLAN DE LOCALISATION 251 Ko
T358571.TIF RECAPITULATIF DE L'OUVRAGE 52 Ko

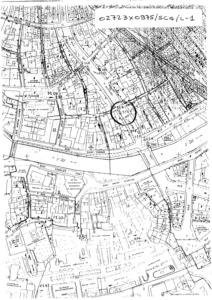

T358572.TIF PLAN DE LOCALISATION 56 Ko
T358573.TIF DIVERS 96 Ko
T358574.TIF DIVERS 81 Ko

Log géologique numérisé

Non renseigné

Nombre de niveaux :

15
Profondeur Lithologie Stratigraphie
De 0 à 0.4 m ENROBE QUATERNAIRE
De 0.4 à 1.8 m REMBLAIS GRAVELEUX QUATERNAIRE
De 1.8 à 2.3 m DEBRIS DE MACONNERIE QUATERNAIRE
De 2.3 à 4.5 m REMBLAIS LIMON NOIR A BRUN GRIS, DEBRIS DE BRIQUES, PASSAGES DE SABLE QUATERNAIRE
De 4.5 à 6 m GALETS PETITS, GRAVIERS, SABLE BRUN QUATERNAIRE
De 6 à 6.3 m GALETS PETITS, PAS DE SABLE QUATERNAIRE
De 6.3 à 10.5 m QUELQUES GALETS, GRAVIERS, SABLE GRIS BRUN QUATERNAIRE
De 10.5 à 13.5 m GALETS (10CM), GRAVIERS, TRES PEU DE SABLE QUATERNAIRE
De 13.5 à 15 m GALETS, GRAVIERS, SABLE GRIS OCRE QUATERNAIRE
De 15 à 19.5 m QUELQUES GALETS, GRAVIERS, BEAUCOUP DE SABLE GRIS, SABLE DIMINUANT AVEC LA PROFONDEUR QUATERNAIRE
De 19.5 à 20.1 m ARGILE BRUNE QUATERNAIRE
De 20.1 à 22.3 m ARGILE FINEMENT SABLEUSE GRISE QUATERNAIRE
De 22.3 à 22.7 m ARGILE BARIQUE OCRE QUATERNAIRE
De 22.7 à 23 m SABLE OCRE QUATERNAIRE
De 23 à 25 m SABLE GRIS BRUN BEIGE, QUELQUES GRAVIERS QUATERNAIRE
