Dossier du sous-sol

BSS000VBBS



02723X1028/F

Localisation

Identifiant national de l'ouvrage

BSS000VBBS

Ancien code

02723X1028/F

Département

BAS-RHIN (67) - SGR/ALS

Commune

STRASBOURG (67482)

Nom local

F

Numéro de carte

0272

Huitième

3X

Région naturelle

VALLEE-DU-RHIN

Bassin versant

Non renseigné

Adresse ou Lieu-dit

CTS DEPOT DE CRONENBOURG

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 998255 2413161
Lambert 1 - Nord 998080 113525
Lambert-93 1049164 6843116
Système Latitude Longitude
WGS84 48.5939662 | 48° 35' 38'' N 7.73770754 | 7° 44' 15'' E

Altitude

143.3 m - Précision RNG

Description technique

Identifiant national de l'ouvrage

BSS000VBBS

Ancien code

02723X1028/F

Nature

FORAGE

Profondeur atteinte

26.0 m

Diamètre de l'ouvrage

172 mm

Date fin de travaux

September 2, 1992

Mode d'exécution

BENNE-PRENEUSE,SOUPAPE.

Etat de l'ouvrage

ACCES, CREPINE, MASSIF-GRAVIER, MESURE, PAROI-BETON, POMPE, PRELEV, TUBE-PLASTIQUE, EXPLOITE-TEMP.

Utilisation

Non renseigné

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Document(s) papier

ANALYSE-CHIMIQUE-EAU, DECLARATION-CODE-MINIER, DOCUMENT-PHOTO, ANALYSE-PHYSIQUE-EAU, PIEZO-OCCASIONNELLE, PLAN-SITUATION, POMPAGE-ESSAI, HYDROCHIMIE-TRACES, CARACTERISTIQUES-CREPINE, DEVELOPPEMENT-OUVRAGE, COUPE-TECHNIQUE, COUPE-GEOLOGIQUE.

Références

BRGM (R 36046ALS 4S92) COMPTE RENDU DE FIN DE TRAVAUX DE FORAGE OCTOBRE 1992 C. BUARD

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

8.65 m - September 1, 1992

Coupe

Z Origine

143.3 - Précision : RNG

Auteur

C.BUARD

Date

September 2, 1992

Document(s) numérisé(s)

22 document(s)

Vignette Nom Type Poids

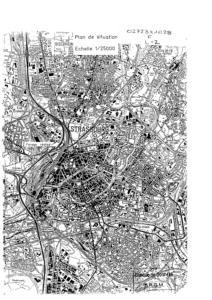

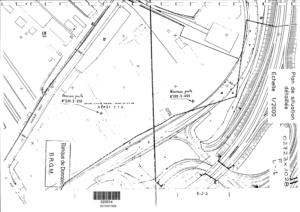

A9379.TIF PLAN DE LOCALISATION 59 Ko

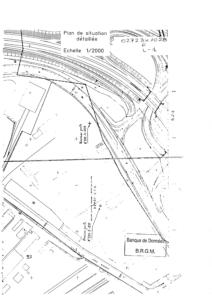

A9380.TIF PLAN DE LOCALISATION 277 Ko

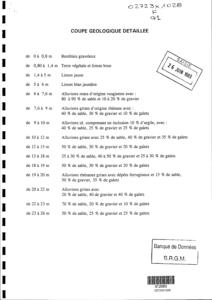

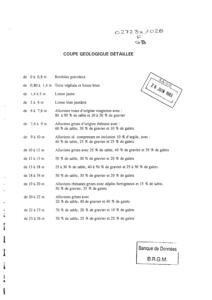

A9381.TIF COUPE GEOLOGIQUE DE CHANTIER 26 Ko

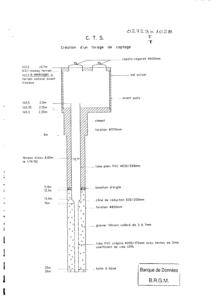

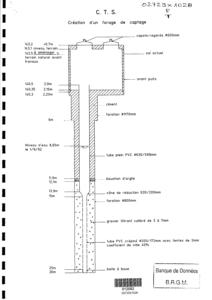

A9382.TIF COUPE TECHNIQUE 20 Ko

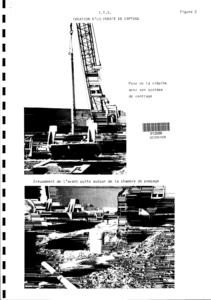

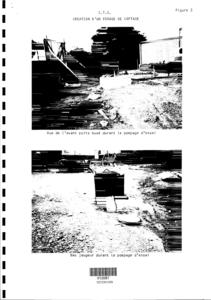

A9383.TIF DIVERS 26 Ko
A9384.TIF DIVERS 33 Ko
A9385.TIF DIVERS 17 Ko
A9386.TIF DIVERS 22 Ko

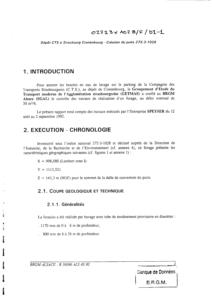

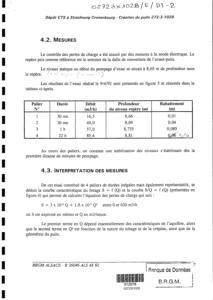

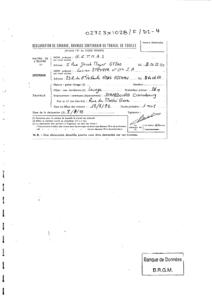

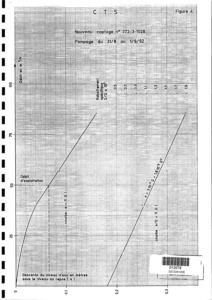

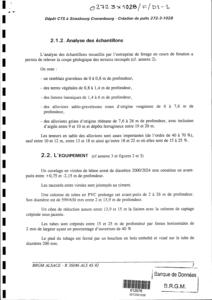

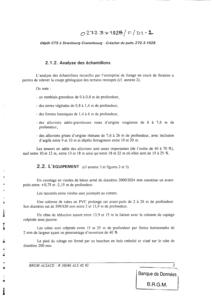

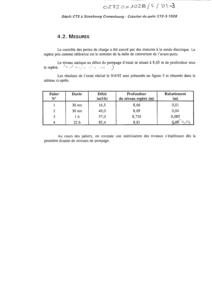

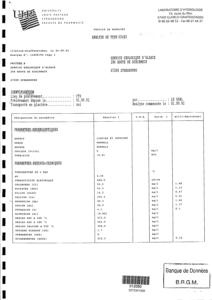

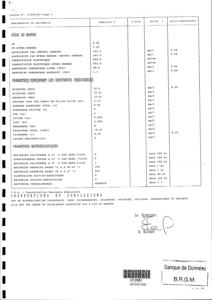

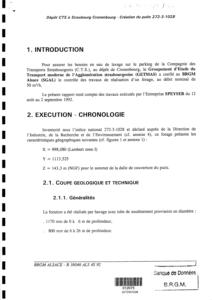

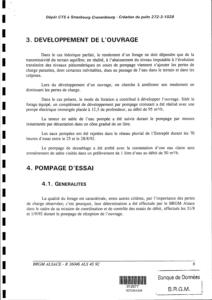

T358402.TIF PAGE DE RAPPORT 127 Ko
T358413.TIF PAGE DE RAPPORT 145 Ko
T358532.TIF PAGE DE RAPPORT 35 Ko
T358533.TIF PAGE DE RAPPORT 46 Ko
T358534.TIF PAGE DE RAPPORT 47 Ko
T358535.TIF PAGE DE RAPPORT 44 Ko
T358536.TIF PAGE DE RAPPORT 450 Ko
T358537.TIF PAGE DE RAPPORT 39 Ko
T358538.TIF PAGE DE RAPPORT 40 Ko
T358539.TIF PAGE DE RAPPORT 27 Ko
T358540.TIF PAGE DE RAPPORT 38 Ko
T358541.TIF PAGE DE RAPPORT 366 Ko
T358542.TIF PAGE DE RAPPORT 33 Ko

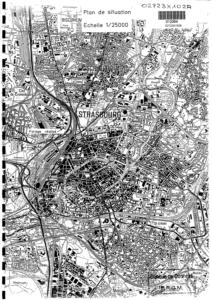

T358596.TIF PLAN DE LOCALISATION 76 Ko

Log géologique numérisé

Non renseigné

Nombre de niveaux :

15
Profondeur Lithologie Stratigraphie
De 0 à 0.8 m REMBLAIS GRAVELEUX QUATERNAIRE
De 0.8 à 1.4 m TERRE VEGETALE ET LIMON BRUN QUATERNAIRE
De 1.4 à 5 m LIMON JAUNE QUATERNAIRE
De 5 à 6 m LIMON BLANC JAUNATRE QUATERNAIRE
De 6 à 7.6 m ALLUVIONS ROSES D'ORIGINE VOSGIENNE : SABLE (80-90%), GRAVIERS (10-20%) QUATERNAIRE
De 7.6 à 9 m ALLUVIONS GRISES D'ORIGINE RHENANE : SABLE (60%), GRAVIERS (30%), GALETS (10%) QUATERNAIRE
De 9 à 10 m ALLUVIONS GRISES D'ORIGINE RHENANE : SABLE (40%), GRAVIERS (25%), GALETS (25%),INCLUSION ARGILE(10%) QUATERNAIRE
De 10 à 12 m ALLUVIONS GRISES : SABLE (25%), GRAVIERS (40%), GALETS (35%) QUATERNAIRE
De 12 à 13 m SABLE (50%), GRAVIERS (30%), GALETS (20%) QUATERNAIRE
De 13 à 18 m SABLE (25-30%), GRAVIERS (40-50%), GALETS (25-30%) QUATERNAIRE
De 18 à 19 m SABLE (50%), GRAVIERS (30%), GALETS (20%) QUATERNAIRE
De 19 à 20 m ALLUVIONS RHENANES GRISES AVEC DEPOTS FERRUGINEUX : SABLE (15%), GRAVIERS (50%), GALETS (35%) QUATERNAIRE
De 20 à 22 m ALLUVIONS GRISES : SABLE (20%), GRAVIERS (40%), GALETS (40%) QUATERNAIRE
De 22 à 23 m SABLE (70%), GRAVIERS (20%), GALETS (10%) QUATERNAIRE
De 23 à 26 m SABLE (50%), GRAVIERS (25%), GALETS (25%) QUATERNAIRE
