Dossier du sous-sol

BSS000VBDM



02723X1071/PZ3

Localisation

Identifiant national de l'ouvrage

BSS000VBDM

Ancien code

02723X1071/PZ3

Département

BAS-RHIN (67) - SGR/ALS

Commune

STRASBOURG (67482)

Nom local

PZ3

Numéro de carte

0272

Huitième

3X

Région naturelle

VALLEE-DU-RHIN

Bassin versant

Non renseigné

Adresse ou Lieu-dit

C.T.S. (NEUDORF)

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 1001231 2409264
Lambert 1 - Nord 1001067 109638
Lambert-93 1052105 6839195
Système Latitude Longitude
WGS84 48.55717237 | 48° 33' 25'' N 7.77429643 | 7° 46' 27'' E

Altitude

139.39 m - Précision EPD

Description technique

Identifiant national de l'ouvrage

BSS000VBDM

Ancien code

02723X1071/PZ3

Nature

FORAGE

Profondeur atteinte

8.0 m

Diamètre de l'ouvrage

80 mm

Date fin de travaux

November 23, 1994

Mode d'exécution

TAILLANT.

Etat de l'ouvrage

ACCES, MESURE, PRELEV, TUBE-PLASTIQUE, MASSIF-GRAVIER.

Utilisation

PIEZOMETRE.

Objet de la recherche

Non renseigné

Objet de l'exploitation

Non renseigné

Objet de la reconnaissance

POLLUTION-NAPPE.

Gisement

Non renseigné

Document(s) papier

AVANCEMENT, COUPE-GEOLOGIQUE, COUPE-TECHNIQUE, PLAN-SITUATION.

Références

ANTEA (A02204)

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

3.5 m - November 23, 1994

Coupe

Z Origine

139.39 - Précision : EPD

Auteur

SONDEUR

Date

November 23, 1994

Document(s) numérisé(s)

6 document(s)

Vignette Nom Type Poids

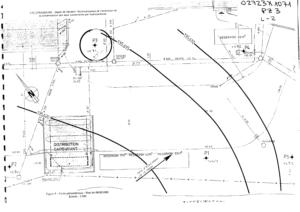

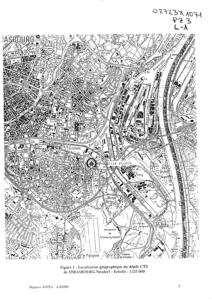

A154131.TIF PLAN DE LOCALISATION 233 Ko
A154132.TIF PLAN DE LOCALISATION 53 Ko
A154133.TIF RECAPITULATIF DE L'OUVRAGE 28 Ko

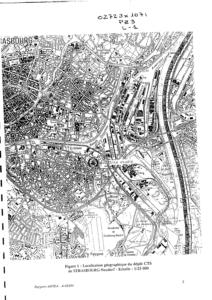

A9424.TIF PLAN DE LOCALISATION 220 Ko
A9425.TIF PLAN DE LOCALISATION 49 Ko

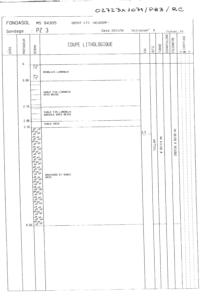

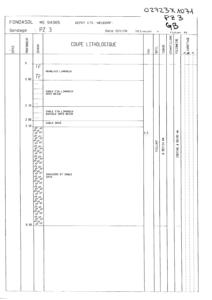

A9426.TIF COUPE GEOLOGIQUE DE CHANTIER 25 Ko

Log géologique numérisé

Non renseigné

Nombre de niveaux :

5
Profondeur Lithologie Stratigraphie
De 0 à 0.8 m REMBLAIS LIMONEUX QUATERNAIRE
De 0.8 à 2.1 m SABLE FIN LIMONEUX GRIS BEIGE QUATERNAIRE
De 2.1 à 2.8 m SABLE FIN LIMONEUX BARIOLE GRIS BEIGE QUATERNAIRE
De 2.8 à 3.1 m SABLE GRIS QUATERNAIRE
De 3.1 à 8 m GRAVIERS ET SABLE GRIS QUATERNAIRE
