Dossier du sous-sol

Identifiant national de l'ouvrage

BSS000VBGK

Ancien code - avant 2017
02723X1143/PZ1

Localisation

Département

BAS RHIN (67) - SGR/ALS

Commune

STRASBOURG (67482)

Nom local

PZ1

Numéro de carte

0272

Huitième

3X

Région naturelle

VALLEE-DU-RHIN

Bassin versant

Non renseigné

Adresse ou Lieu-dit

CHAMP CAPTANT POLYGONE

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 1002445 2409251
Lambert 1 - Nord 1002280 109628
Lambert-93 1053317 6839171
Système Latitude Longitude
WGS84 48.55629508 | 48° 33' 22'' N 7.79067557 | 7° 47' 26'' E

Altitude

146 m - Précision EPD

Description technique

Nature

FORAGE

Profondeur atteinte

20.0 m

Diamètre de l'ouvrage

125 mm

Date fin de travaux

1 septembre 1994

Mode d'exécution

SOUPAPE,BENNE-PRENEUSE.

Etat de l'ouvrage

ACCES, MESURE, TUBE-PLASTIQUE, PRELEV.

Utilisation

PIEZOMETRE.

Objet de la recherche

Non renseigné

Objet de l'exploitation

Non renseigné

Objet de la reconnaissance

HYDROCHIMIE.

Gisement

Non renseigné

Références

COFOR (94016-1) NOVEMBRE 1994

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

4,43 m - 30 août 1994

Coupe

Z Origine

146.0 - Précision : EPD

Auteur

SONDEUR

Date

Non renseigné

Document(s) numérisé(s)

12 document(s)

Vignette Nom Type Poids
A81520.TIF
  • RECAPITULATIF DE L'OUVRAGE
35 Ko
A81852.TIF

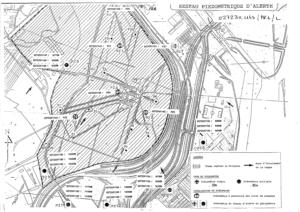

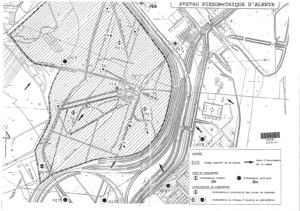

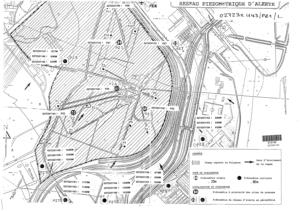

  • PLAN DE LOCALISATION
243 Ko
T356347.TIF

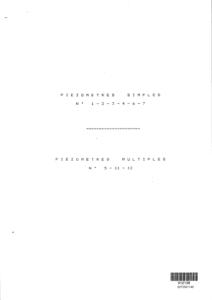

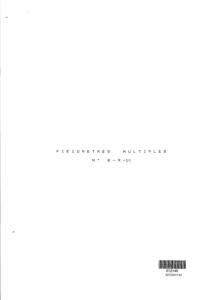

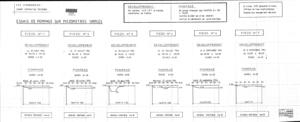

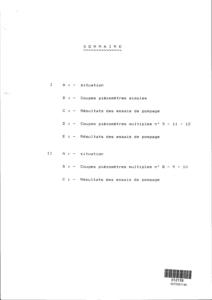

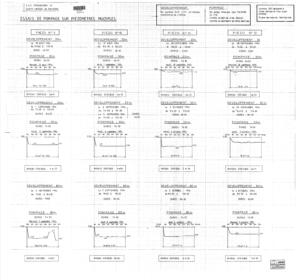

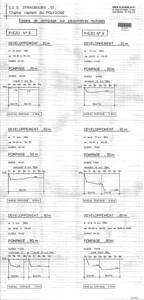

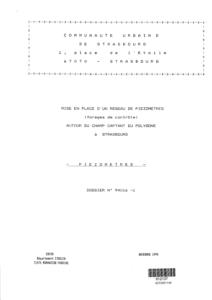

  • PAGE DE RAPPORT
366 Ko
T357182.TIF
  • PAGE DE RAPPORT
47 Ko
T357183.TIF
  • PAGE DE RAPPORT
18 Ko
T357184.TIF
  • PAGE DE RAPPORT
14 Ko
T357201.TIF
  • PAGE DE RAPPORT
6 Ko
T357202.TIF
  • PAGE DE RAPPORT
5 Ko
T357203.TIF
  • PAGE DE RAPPORT
186 Ko
T357206.TIF
  • PAGE DE RAPPORT
385 Ko
T357207.TIF
  • PAGE DE RAPPORT
254 Ko
T357208.TIF
  • PAGE DE RAPPORT
263 Ko

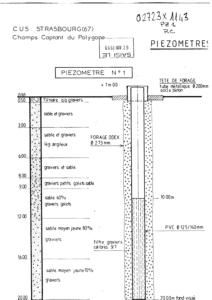

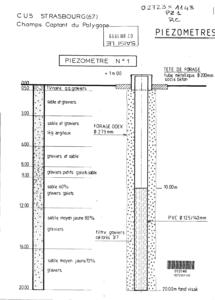

Log géologique numérisé



Nombre de niveaux :

8
Profondeur Lithologie Stratigraphie
De 0 à 0,5 m TERRE VEGETALE NOIRE, QUELQUES GRAVIERS QUATERNAIRE
De 0,5 à 3 m SABLES ET GRAVIERS QUATERNAIRE
De 3 à 6 m SABLES ET GRAVIERS LEGEREMENT ARGILEUX QUATERNAIRE
De 6 à 8 m GRAVIERS ET SABLE QUATERNAIRE
De 8 à 9 m GRAVIERS PETITS GALETS, SABLE QUATERNAIRE
De 9 à 12 m SABLE 60 %, GRAVIERS, GALETS QUATERNAIRE
De 12 à 16 m SABLE MOYEN JAUNE 80 % GRAVIERS QUATERNAIRE
De 16 à 20 m SABLE MOYEN JAUNE 70 % GRAVIERS QUATERNAIRE
