Dossier du sous-sol

BSS000VBKK



02723X1215/14/20M

Localisation

Identifiant national de l'ouvrage

BSS000VBKK

Ancien code

02723X1215/14/20M

Département

BAS-RHIN (67) - SGR/ALS

Commune

STRASBOURG (67482)

Nom local

14/20M

Numéro de carte

0272

Huitième

3X

Région naturelle

VALLEE-DU-RHIN

Bassin versant

Non renseigné

Adresse ou Lieu-dit

CHAMP CAPTANT POLYGONE (PZ 20M)

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 1002183 2409590
Lambert 1 - Nord 1002018 109966
Lambert-93 1053059 6839512
Système Latitude Longitude
WGS84 48.55949693 | 48° 33' 34'' N 7.78746662 | 7° 47' 14'' E

Altitude

138 m - Précision EPD

Description technique

Identifiant national de l'ouvrage

BSS000VBKK

Ancien code

02723X1215/14/20M

Nature

FORAGE

Profondeur atteinte

20.0 m

Diamètre de l'ouvrage

160 mm

Date fin de travaux

September 4, 2000

Mode d'exécution

BENNE-PRENEUSE,SOUPAPE.

Etat de l'ouvrage

ACCES, MESURE, PRELEV, MASSIF-GRAVIER, CREPINE, TUBE-PLASTIQUE.

Utilisation

PIEZOMETRE.

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

FLUCTUATION-NAPPE,POLLUTION-NAPPE.

Gisement

Non renseigné

Document(s) papier

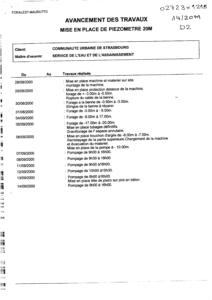

PLAN-SITUATION, COUPE-GEOLOGIQUE, COUPE-TECHNIQUE, AVANCEMENT, CARACTERISTIQUES-CREPINE, POMPAGE-ESSAI.

Références

CUS - SERVICE DE L EAU ET DE L ASSAINISSEMENT

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

2.82 m - September 18, 2000

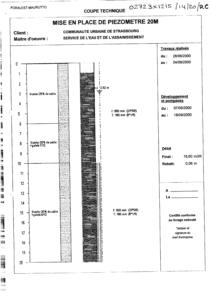

Coupe

Z Origine

138.0 - Précision : EPD

Auteur

SONDEUR

Date

September 4, 2000

Document(s) numérisé(s)

7 document(s)

Vignette Nom Type Poids

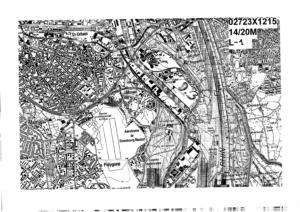

A113614.TIF PLAN DE LOCALISATION 361 Ko

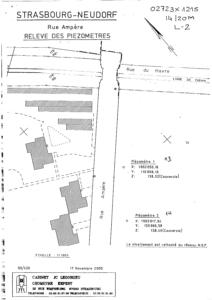

A113615.TIF PLAN DE LOCALISATION 45 Ko
A113616.TIF DIAGRAPHIE 21 Ko
A113617.TIF DIAGRAPHIE 31 Ko
A113618.TIF DIAGRAPHIE 37 Ko

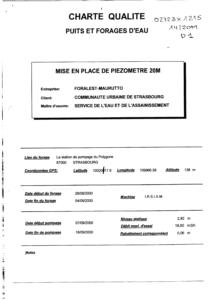

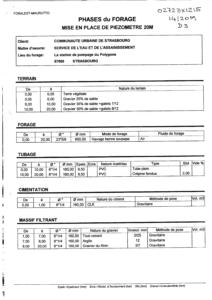

A113619.TIF RECAPITULATIF DE L'OUVRAGE 50 Ko

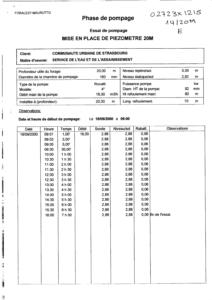

A113620.TIF FICHE D'ESSAI DE DEBIT 37 Ko

Log géologique numérisé

Non renseigné

Nombre de niveaux :

4
Profondeur Lithologie Stratigraphie
De 0 à 0.05 m TERRE VEGETALE QUATERNAIRE
De 0.05 à 6 m GRAVIER, 25% DE SABLE QUATERNAIRE
De 6 à 10 m GRAVIER, 35% DE SABLE PLUS GALETS 7/12 QUATERNAIRE
De 10 à 20 m GRAVIER, 30% DE SABLE PLUS GALETS 8/12 QUATERNAIRE
