Dossier du sous-sol

Identifiant national de l'ouvrage

BSS000VBRP

Ancien code - avant 2017
02723X1364

Localisation

Département

BAS RHIN (67) - SGR/ALS

Commune

STRASBOURG (67482)

Nom local

PZ1

Numéro de carte

0272

Huitième

3X

Région naturelle

VALLEE-DU-RHIN

Bassin versant

Non renseigné

Adresse ou Lieu-dit

PORT DU RHIN

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 1001952 2404264
Lambert 1 - Nord 1001802 104641
Lambert-93 1052781 6834192
Système Latitude Longitude
WGS84 48.51187776 | 48° 30' 42'' N 7.77934304 | 7° 46' 45'' E

Altitude

100.98 m - Précision

Description technique

Nature

FORAGE

Profondeur atteinte

9.9 m

Diamètre de l'ouvrage

85 mm

Date fin de travaux

2005-06-24 00:00:00.0

Mode d'exécution

CAROTTAGE,TAILLANT.

Etat de l'ouvrage

ACCES.

Utilisation

PIEZOMETRE.

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

QUALITE.

Gisement

Non renseigné

Références

PIEZOMÈTRE AMONT, IMPLANTÉ AU SUD DU SITE

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

4.11 m - 2005-06-24 00:00:00.0

Coupe

Z Origine

Non renseigné

Auteur

Non renseigné

Date

Non renseigné

Document(s) numérisé(s)

7 document(s)

Vignette Nom Type Poids
B121090.TIF
  • RECAPITULATIF DE L'OUVRAGE
 113 Ko
B121091.TIF

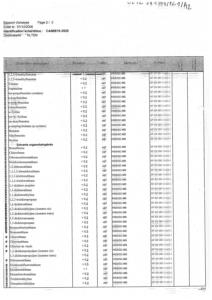

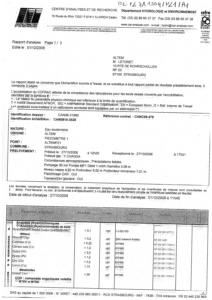

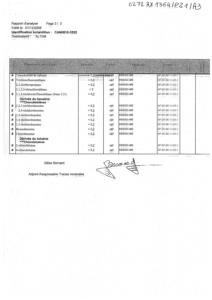

  • ANALYSE D'EAU
 202 Ko
B121092.TIF
  • ANALYSE D'EAU
 198 Ko
B121093.TIF
  • ANALYSE D'EAU
 168 Ko
B121094.TIF
  • COUPE TECHNIQUE
 87 Ko
B121095.TIF

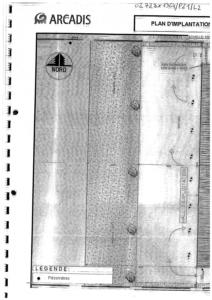

  • PLAN DE LOCALISATION
 788 Ko
B121096.TIF

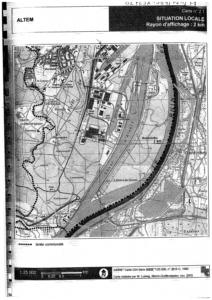

  • PLAN DE LOCALISATION
 1065 Ko

Log géologique numérisé



Nombre de niveaux :

3
Profondeur Lithologie Stratigraphie
De 0 à 0,8 m REMBLAIS: CAILLOUX, GRAVIERS ET SABLE BEIGE QUATERNAIRE
De 0,8 à 3,1 m SABLE FIN GRIS QUATERNAIRE
De 3,1 à 10,7 m GALETS, GRAVIERS ET SABLE GRIS QUATERNAIRE
