Dossier du sous-sol

Identifiant national de l'ouvrage

BSS000VBRR

Ancien code - avant 2017
02723X1366

Localisation

Département

BAS RHIN (67) - SGR/ALS

Commune

STRASBOURG (67482)

Nom local

PZ3

Numéro de carte

0272

Huitième

3X

Région naturelle

VALLEE-DU-RHIN

Bassin versant

Non renseigné

Adresse ou Lieu-dit

PORT DU RHIN

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 1001758 2404607
Lambert 1 - Nord 1001607 104983
Lambert-93 1052590 6834536
Système Latitude Longitude
WGS84 48.5150745 | 48° 30' 54'' N 7.7770454 | 7° 46' 37'' E

Altitude

100.87 m - Précision EPD

Description technique

Nature

FORAGE

Profondeur atteinte

10.1 m

Diamètre de l'ouvrage

85 mm

Date fin de travaux

2005-06-24 00:00:00.0

Mode d'exécution

CAROTTAGE,TAILLANT.

Etat de l'ouvrage

ACCES.

Utilisation

PIEZOMETRE.

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

QUALITE.

Gisement

Non renseigné

Références

PIEZOMETRE AVAL, LIMITE NORD-OUEST DU TERRAIN

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

4.39 m - 2005-06-24 00:00:00.0

Coupe

Z Origine

Non renseigné

Auteur

Non renseigné

Date

Non renseigné

Document(s) numérisé(s)

7 document(s)

Vignette Nom Type Poids
B121104.TIF

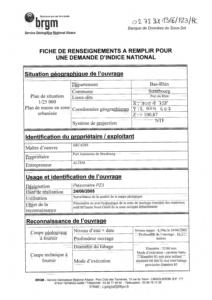

  • RECAPITULATIF DE L'OUVRAGE
114 Ko
B121105.TIF

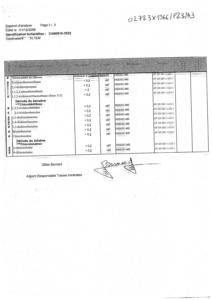

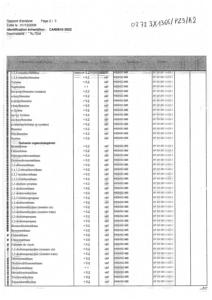

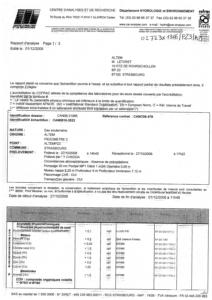

  • ANALYSE D'EAU
201 Ko
B121106.TIF
  • ANALYSE D'EAU
201 Ko
B121107.TIF
  • ANALYSE D'EAU
173 Ko
B121108.TIF

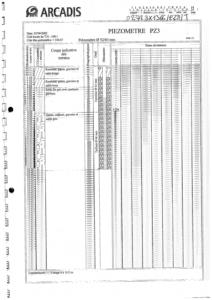

  • COUPE TECHNIQUE
86 Ko
B121109.TIF

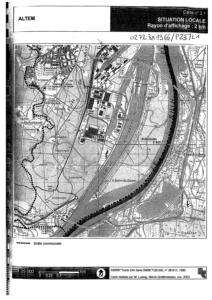

  • PLAN DE LOCALISATION
520 Ko
B121110.TIF

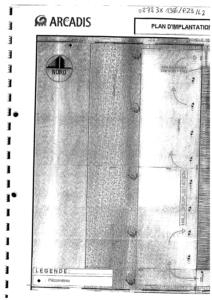

  • PLAN DE LOCALISATION
655 Ko

Log géologique numérisé



Nombre de niveaux :

4
Profondeur Lithologie Stratigraphie
De 0 à 1,1 m REMBLAIS: GALETS, GRAVIERS ET SABLE BEIGE QUATERNAIRE
De 1,1 à 2 m REMBLAIS: GALETS GRAVIERS ET SABLE BRUN QUATERNAIRE
De 2 à 4,5 m SABLE FIN AVEC QUELQUES GRAVIERS QUATERNAIRE
De 4,5 à 10,2 m GALETS, CAILLOUX GRAVIERS ET SABLE GRIS QUATERNAIRE
