Dossier du sous-sol

Identifiant national de l'ouvrage

BSS000VSKJ

Ancien code - avant 2017
02823X0001/F

Localisation

Département

ILLE ET VILAINE (35) - SGR/BRE

Commune

MARCILLE RAOUL (35164)

Nom local

F

Numéro de carte

0282

Huitième

3X

Région naturelle

Non renseigné

Bassin versant

Non renseigné

Adresse ou Lieu-dit

LE CHATEL

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 308731 2383402
Lambert 1 - Nord 308800 83500
Lambert-93 359879 6819194
Système Latitude Longitude
WGS84 48.38390955 | 48° 23' 2'' N -1.59640704 | 1° 35' 47'' O

Altitude

46 m - Précision MNT

Description technique

Nature

FORAGE

Profondeur atteinte

70.0 m

Diamètre de l'ouvrage

Non renseigné

Date fin de travaux

1 août 1965

Mode d'exécution

Non renseigné

Etat de l'ouvrage

Non renseigné

Utilisation

Non renseigné

Objet de la recherche

EAU.

Objet de l'exploitation

Non renseigné

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Références

Non renseigné

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

Non renseigné

Coupe

Z Origine

Non renseigné

Auteur

Non renseigné

Date

Non renseigné

Document(s) numérisé(s)

10 document(s)

Vignette Nom Type Poids

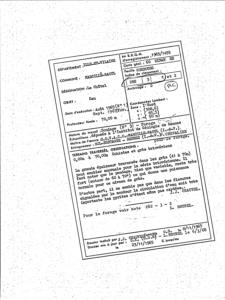

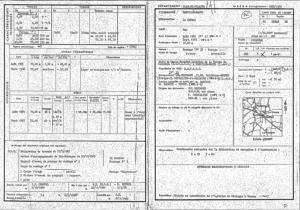

G0352808.TIF
  • RECAPITULATIF DE L'OUVRAGE
316 Ko
G0352809.TIF
  • RECAPITULATIF DE L'OUVRAGE
78 Ko

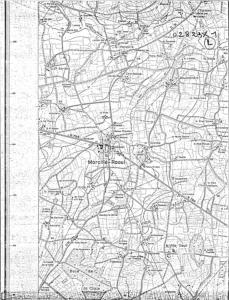

G0352810.TIF
  • PLAN DE LOCALISATION
240 Ko

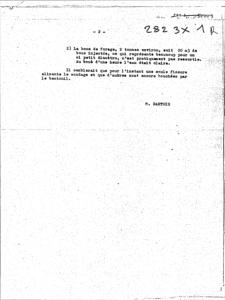

G0352811.TIF
  • PAGE DE RAPPORT
76 Ko

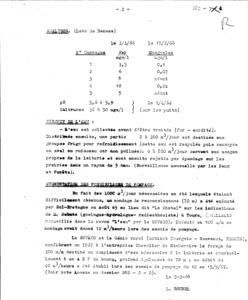

G0352812.TIF
  • PAGE DE RAPPORT
66 Ko

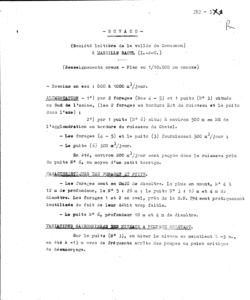

G0352813.TIF
  • PAGE DE RAPPORT
69 Ko

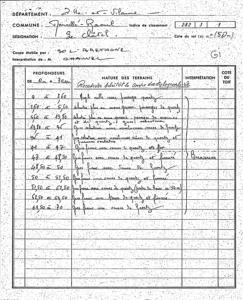

G0352814.TIF
  • COUPE GEOLOGIQUE INTERPRETEE
134 Ko

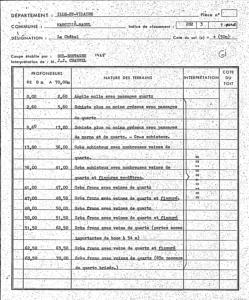

G0352815.TIF
  • COUPE GEOLOGIQUE INTERPRETEE
125 Ko

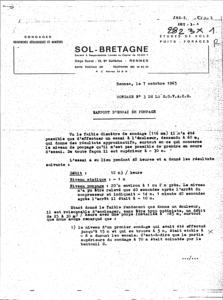

G0352816.TIF
  • PAGE DE RAPPORT
42 Ko
G0352817.TIF
  • PAGE DE RAPPORT
54 Ko

Log géologique numérisé

Nombre de passes :

12 - Afficher le log validé

Nombre de niveaux :

10
Profondeur Lithologie Stratigraphie
De 0 à 2,6 m ARGILE MOLLE AVEC PASSAGES QUARTZ
De 2,6 à 5,6 m SCHISTE PLUS OU MOINS GRESEUX AVEC PASSAGE DE QUARTZ
De 5,6 à 13,8 m SCHISTE PLUS OU MOINS GRESEUX AVEC PASSAGE DE MARNE ET DE QUARTZ
De 13,8 à 36 m GRES SCHISTEUX AVEC NOMBREUSES VEINES DE QUARTZ
De 36 à 41 m GRES SCHISTEUX AVEC NOMBREUSES VEINES DE QUARTZ ET FISSURES VERDATRES
De 41 à 47 m GRES FANC AVEC VEINES DE QUARTZ
De 47 à 48,5 m GRES FANC AVEC VEINES DE QUARTZ ET FISSURE
De 48,5 à 62,5 m GRES FANC AVEC VEINES DE QUARTZ PERTE DE BOUE A 54 M
De 62,5 à 63,5 m GRES FANC AVEC VEINES DE QUARTZ ET FISSURE
De 63,5 à 70 m GRES FRANC AVEC VEINES DE QUARTZ (65 M PASSAGE DE QUARTZ BRISES)
