Dossier du sous-sol

Identifiant national de l'ouvrage

BSS001AQMR

Ancien code - avant 2017
03676X0012/EAU

Localisation

Département

YONNE (89) - SGR/BOU

Commune

SENAN (89384)

Nom local

EAU

Numéro de carte

0367

Huitième

6X

Région naturelle

Non renseigné

Bassin versant

Non renseigné

Adresse ou Lieu-dit

ARDELAN C62

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 676680 2324590
Lambert 2 - Centre 676680 324590
Lambert-93 727067 6757368
Système Latitude Longitude
WGS84 47.91614988 | 47° 54' 58'' N 3.36234281 | 3° 21' 44'' E

Altitude

100 m - Précision M01

Description technique

Nature

FORAGE

Profondeur atteinte

23.0 m

Diamètre de l'ouvrage

390 mm

Date fin de travaux

15 février 1992

Mode d'exécution

BATTAGE.

Etat de l'ouvrage

EXPLOITE.

Utilisation

EAU-IRRIGATION.

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Références

Non renseigné

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

8,85 m - 15 février 1992

Coupe

Z Origine

100.0 - Précision :

Auteur

Non renseigné

Date

Non renseigné

Document(s) numérisé(s)

34 document(s)

Vignette Nom Type Poids

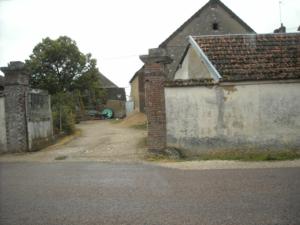

  • PHOTOGRAPHIE
375 Ko

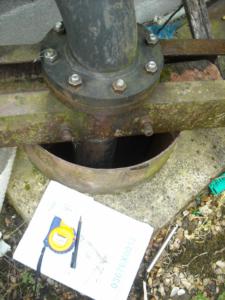

  • PHOTOGRAPHIE
405 Ko
T614093.TIF

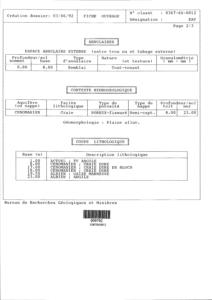

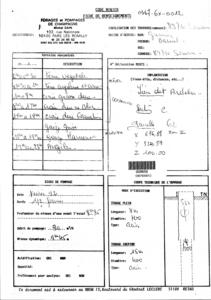

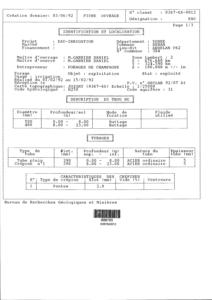

  • RECAPITULATIF DE L'OUVRAGE
79 Ko
T614094.TIF

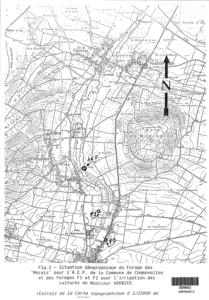

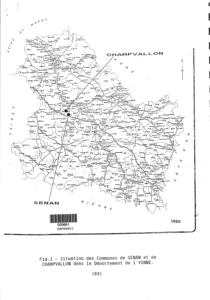

  • PLAN DE LOCALISATION
90 Ko
T614095.TIF
  • RECAPITULATIF DE L'OUVRAGE
92 Ko
T614096.TIF
  • RECAPITULATIF DE L'OUVRAGE
44 Ko
T614097.TIF
  • RECAPITULATIF DE L'OUVRAGE
65 Ko
T614098.TIF
  • RECAPITULATIF DE L'OUVRAGE
52 Ko
T614099.TIF

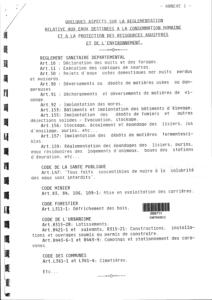

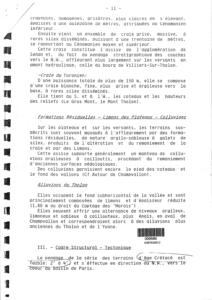

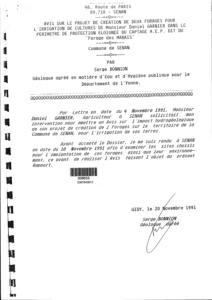

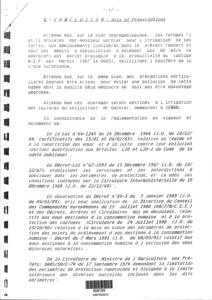

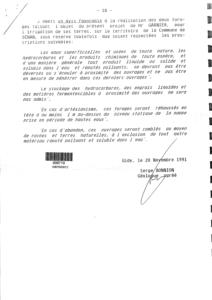

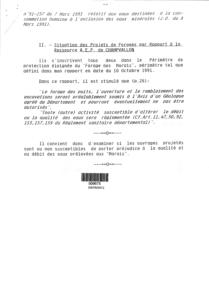

  • DIVERS
86 Ko
T614100.TIF
  • DIVERS
48 Ko
T614101.TIF
  • DIVERS
64 Ko
T614102.TIF

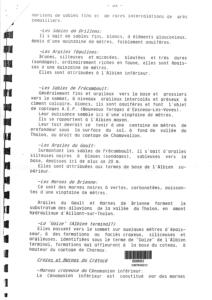

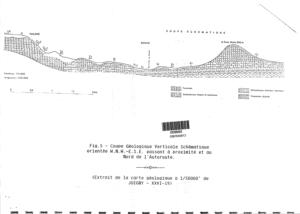

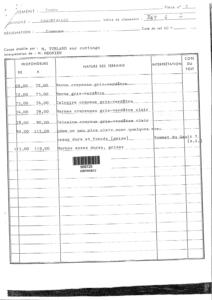

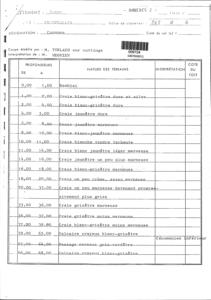

  • COUPE GEOLOGIQUE DE CHANTIER
67 Ko
T614103.TIF

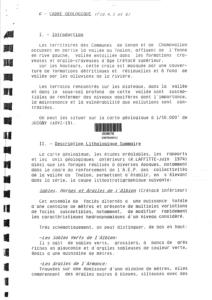

  • COUPE GEOLOGIQUE DE CHANTIER
87 Ko
T614104.TIF

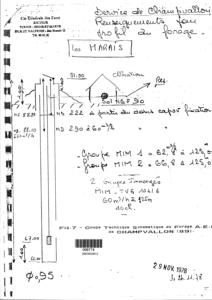

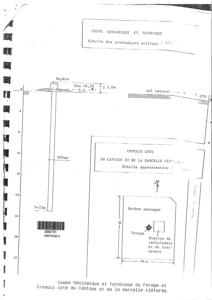

  • COUPE TECHNIQUE
48 Ko
T614105.TIF
  • RECAPITULATIF DE L'OUVRAGE
59 Ko
T614106.TIF

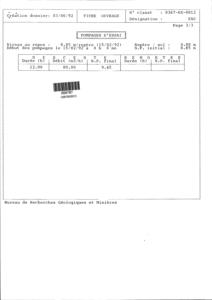

  • FICHE D'ESSAI DE DEBIT
196 Ko
T614107.TIF
  • PERIM. PROTECTION : TRACE
190 Ko
T614108.TIF
  • FICHE D'ESSAI DE DEBIT
19 Ko
T614109.TIF
  • RECAPITULATIF DE L'OUVRAGE
34 Ko
T614110.TIF
  • RECAPITULATIF DE L'OUVRAGE
41 Ko
T614111.TIF
  • RECAPITULATIF DE L'OUVRAGE
163 Ko
T614112.TIF
  • DIVERS
28 Ko
T614113.TIF
  • DIVERS
53 Ko
T614114.TIF
  • DIVERS
98 Ko
T614115.TIF
  • RECAPITULATIF DE L'OUVRAGE
157 Ko
T614116.TIF

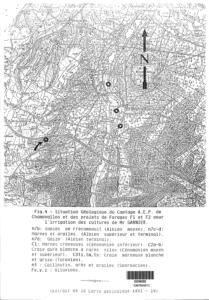

  • PLAN DE LOCALISATION
80 Ko
T614117.TIF
  • PLAN DE LOCALISATION
177 Ko
T614118.TIF
  • RECAPITULATIF DE L'OUVRAGE
37 Ko
T614119.TIF
  • PERIM. PROTECTION : TRACE
185 Ko
T614120.TIF
  • DIVERS
36 Ko
T614121.TIF
  • RECAPITULATIF DE L'OUVRAGE
77 Ko
T614122.TIF
  • PLAN DE LOCALISATION
294 Ko
T614123.TIF
  • RECAPITULATIF DE L'OUVRAGE
78 Ko
T614210.TIF
  • COUPE GEOLOGIQUE DE CHANTIER
49 Ko

Log géologique numérisé



Nombre de niveaux :

6
Profondeur Lithologie Stratigraphie
De 0 à 1 m ACTUEL ; TV ARGILE ACTUEL
De 1 à 8 m CENOMANIEN ; CRAIE DURE CENOMANIEN
De 8 à 17 m CENOMANIEN ; CRAIE DURE EN BLOCS CENOMANIEN
De 17 à 18 m CENOMANIEN ; CRAIE DURE CENOMANIEN
De 18 à 19,5 m ALBIEN ; GAIZE MARNEUSE ALBIEN
De 19,5 à 23 m ALBIEN ; ARGILE ALBIEN
