Dossier du sous-sol

Identifiant national de l'ouvrage

BSS001AVYM

Ancien code - avant 2017
03765X0030/S2

Localisation

Département

VOSGES (88) - SGR/LOR

Commune

VAL D AJOL (88487)

Nom local

S2

Numéro de carte

0376

Huitième

5X

Région naturelle

VOSGES

Bassin versant

Non renseigné

Adresse ou Lieu-dit

MINES DE FAYMONT BOIS DE LA VECHE SECTION M

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 913040 2337760
Lambert 2 - Centre 913040 337760
Lambert-93 963359 6768508
Système Latitude Longitude
WGS84 47.96398947 | 47° 57' 50'' N 6.53002841 | 6° 31' 48'' E

Altitude

557,77 m - Précision RNG

Description technique

Nature

SONDAGE-INCLINE

Profondeur atteinte

73.0 m

Diamètre de l'ouvrage

Non renseigné

Date fin de travaux

1 janvier 1973

Mode d'exécution

CAROT-MARTEAU.

Etat de l'ouvrage

REMBLAI.

Utilisation

Non renseigné

Objet de la recherche

FLUORINE.

Objet de l'exploitation

Non renseigné

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Références

29/0073

Référencé comme point d'eau

Non NON

Niveau d'eau mesuré par rapport au sol

Non renseigné

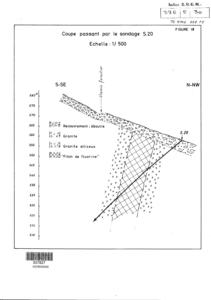

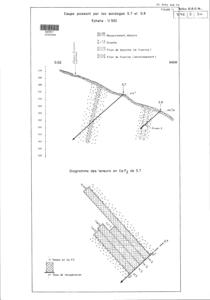

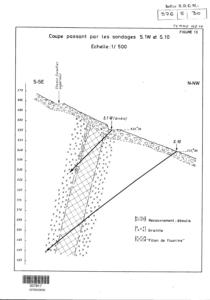

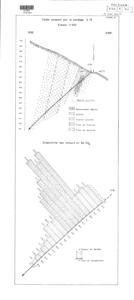

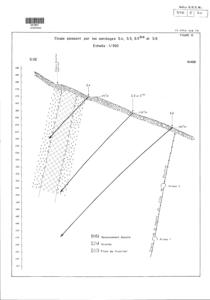

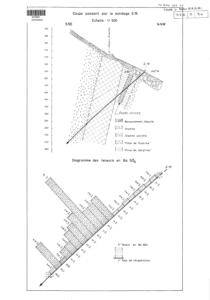

Coupe

Z Origine

557.77 - Précision : RNG

Auteur

ESCANDE

Date

1 janvier 1973

Document(s) numérisé(s)

19 document(s)

Vignette Nom Type Poids
T518427.TIF
  • RECAPITULATIF DE L'OUVRAGE
29 Ko
T518428.TIF
  • RECAPITULATIF DE L'OUVRAGE
25 Ko
T518429.TIF
  • RECAPITULATIF DE L'OUVRAGE
34 Ko
T518430.TIF
  • RECAPITULATIF DE L'OUVRAGE
31 Ko
T518431.TIF
  • DIVERS
53 Ko
T518432.TIF
  • DIVERS
46 Ko
T518433.TIF
  • DIVERS
64 Ko
T518434.TIF
  • DIVERS
42 Ko
T518435.TIF
  • DIVERS
40 Ko
T518436.TIF

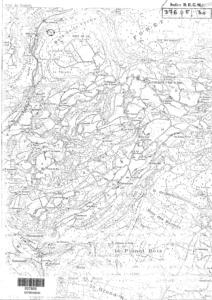

  • PLAN DE LOCALISATION
302 Ko
T518499.TIF
  • DIVERS
147 Ko
T527146.TIF
  • RECAPITULATIF DE L'OUVRAGE
92 Ko
T527147.TIF
  • RECAPITULATIF DE L'OUVRAGE
48 Ko
T527148.TIF
  • RECAPITULATIF DE L'OUVRAGE
49 Ko
T527149.TIF
  • RECAPITULATIF DE L'OUVRAGE
55 Ko
T527150.TIF
  • RECAPITULATIF DE L'OUVRAGE
77 Ko
T527151.TIF
  • RECAPITULATIF DE L'OUVRAGE
40 Ko
T529085.TIF
  • PLAN DE LOCALISATION
954 Ko
T529332.TIF
  • RECAPITULATIF DE L'OUVRAGE
89 Ko

Log géologique numérisé



Nombre de niveaux :

4
Profondeur Lithologie Stratigraphie
De 0 à 2 m EBOULIS: QUATERNAIRE
De 2 à 35 m GRANITE, EN-SOCLE IMPRECIS
De 35 à 68 m FLUORINE IMPRECIS
De 68 à 73 m GRANITE IMPRECIS
