Dossier du sous-sol

Identifiant national de l'ouvrage

BSS001AWJG

Ancien code - avant 2017
03768X0119/PZ10

Localisation

Département

VOSGES (88) - SGR/LOR

Commune

RAMONCHAMP (88369)

Nom local

PZ10

Numéro de carte

0376

Huitième

8X

Région naturelle

VOSGES

Bassin versant

Non renseigné

Adresse ou Lieu-dit

La forge

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 930060 2329619
Lambert 2 - Centre 930061 329619
Lambert-93 980296 6760227
Système Latitude Longitude
WGS84 47.882513 | 47° 52' 57'' N 6.751452 | 6° 45' 5'' E

Altitude

484 m - Précision MNT

Description technique

Nature

FORAGE

Profondeur atteinte

14.0 m

Diamètre de l'ouvrage

112 mm

Date fin de travaux

17 avril 2007

Mode d'exécution

TAILLANT.

Etat de l'ouvrage

CREPINE.

Utilisation

QUALITE-EAU.

Objet de la recherche

Non renseigné

Objet de l'exploitation

Non renseigné

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Références

Non renseigné

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

4,91 m - 26 avril 2007

Coupe

Z Origine

Non renseigné

Auteur

Non renseigné

Date

17 avril 2007

Document(s) numérisé(s)

3 document(s)

Vignette Nom Type Poids
S118625.TIF

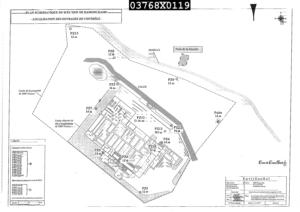

  • PLAN DE LOCALISATION
279 Ko
S118626.TIF

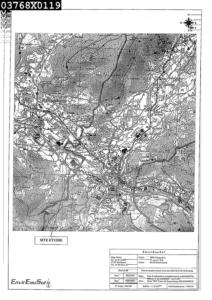

  • PLAN DE LOCALISATION
74 Ko
S118627.TIF

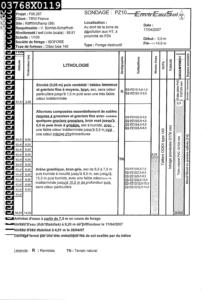

  • RECAPITULATIF DE L'OUVRAGE
77 Ko

Log géologique numérisé



Nombre de niveaux :

3
Profondeur Lithologie Stratigraphie
De 0 à 2,5 m Enrobé (0.05 m) puis remblais: sables limoneux et graviers fins à moyens brun
De 2,5 à 6,5 m Alluvions composées essentiellement de sables moyens à grossiers et graviers fins avec quelques graviers grossiers brun rosé jusqu'à 5.5 puis brun à grisâtre
De 6,5 à 14 m Arène granitique brun-gris
