Dossier du sous-sol

BSS001BABJ



03786X0020/52A

Localisation

Identifiant national de l'ouvrage

BSS001BABJ

Ancien code

03786X0020/52A

Département

HAUT-RHIN (68) - SGR/ALS

Commune

ROUFFACH (68287)

Nom local

52A

Numéro de carte

0378

Huitième

6X

Région naturelle

VALLEE-DU-RHIN

Bassin versant

Non renseigné

Adresse ou Lieu-dit

LD LETTGRUEBEN (NIEDER-BEFAND)

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 970310 2339520
Lambert 2 - Centre 970310 339520
Lambert-93 1020600 6769771
Système Latitude Longitude
WGS84 47.94982108 | 47° 56' 59'' N 7.29683065 | 7° 17' 48'' E

Altitude

204.5 m - Précision RNG

Description technique

Identifiant national de l'ouvrage

BSS001BABJ

Ancien code

03786X0020/52A

Nature

FORAGE

Profondeur atteinte

24.0 m

Diamètre de l'ouvrage

900 mm

Date fin de travaux

March 15, 1949

Mode d'exécution

BENNE-PRENEUSE.

Etat de l'ouvrage

ACCES, EXPLOITE, PRELEV, MESURE-REGULIERE, POMPE, MASSIF-GRAVIER, TUBE-METAL.

Utilisation

EAU-COLLECTIVE

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

FLUCTUATION-NAPPE.

Gisement

Non renseigné

Document(s) papier

BACTERIOLOGIE, ANALYSE-PHYSIQUE-EAU, CHIMIE-EAU, CHRONIQUE-PIEZOMETRIE, PLAN-SITUATION, POMPAGE-ESSAI, AVANCEMENT, CARACTERISTIQUES-CREPINE, PERIMETRE-PROTECTION, COUPE-TECHNIQUE, COUPE-GEOLOGIQUE.

Références

SECTION27 - PRACELLE 37 ET 38

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

3.55 m - January 1, 1963

Coupe

Z Origine

Non renseigné

Auteur

SONDEUR

Date

November 1, 1949

Document(s) numérisé(s)

4 document(s)

Vignette Nom Type Poids

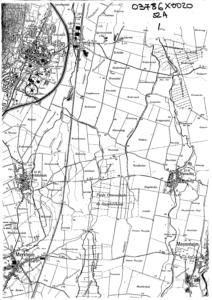

A61240.TIF PLAN DE LOCALISATION 152 Ko
A61241.TIF DIAGRAPHIE 30 Ko

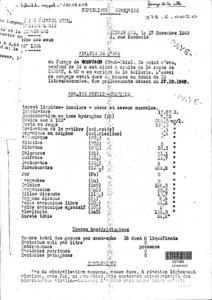

T377136.TIF ANALYSE D'EAU 156 Ko
T377137.TIF ANALYSE D'EAU 76 Ko

Log géologique numérisé

Non renseigné

Nombre de niveaux :

12
Profondeur Lithologie Stratigraphie
De 0 à 0.4 m TERRE VEGETALE QUATERNAIRE
De 0.4 à 0.5 m ARGILE BRUNE DUR QUATERNAIRE
De 0.5 à 1.2 m SABLE ROUGE AVEC ARGILE TRES SEC QUATERNAIRE
De 1.2 à 1.5 m ARGILE AVEC GRAVIER RARE GALETS GROS TRES DUR SEC QUATERNAIRE
De 1.5 à 4 m GRAVIER GROS AVEC PIERRE GROS ET DUR QUATERNAIRE
De 4 à 8.5 m GRAVIER MOYEN AVEC SABLE FIN ET PIERRE GROS 70/180 MM QUATERNAIRE
De 8.5 à 8.8 m GRAVIER MOYEN AVEC SABLE FIN ET PIERRE QUATERNAIRE
De 8.8 à 9.8 m GRAVIER FIN AVEC BEAUCOUP DE SABLE FIN TRES DUR QUATERNAIRE
De 9.8 à 15 m GRAVIER GROS AVEC SABLE FIN ET PIERRE GROS DURE 150/200 MM QUATERNAIRE
De 15 à 20 m GRAVIER MOYEN AVEC BEAUCOUP DE SABLE FIN PIERRE GROS ET ARGILE QUATERNAIRE
De 20 à 23 m GRAVIER MOYEN AVEC PIERRE GROS 70/100 MM QUATERNAIRE
De 23 à 24 m ARGILE JAUNE TRES DURE QUATERNAIRE
