Dossier du sous-sol

BSS001CXRF



04131X0175/P5

Localisation

Identifiant national de l'ouvrage

BSS001CXRF

Ancien code

04131X0175/P5

Département

HAUT-RHIN (68) - SGR/ALS

Commune

STAFFELFELDEN (68321)

Nom local

P5

Numéro de carte

0413

Huitième

1X

Région naturelle

VALLEE-DU-RHIN

Bassin versant

Non renseigné

Adresse ou Lieu-dit

CITE GARE (THURMATTEN)

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 968152 2324712
Lambert 2 - Centre 968152 324712
Lambert-93 1018315 6754993
Système Latitude Longitude
WGS84 47.81813135 | 47° 49' 5'' N 7.25560407 | 7° 15' 20'' E

Altitude

254 m - Précision ENG

Description technique

Identifiant national de l'ouvrage

BSS001CXRF

Ancien code

04131X0175/P5

Nature

FORAGE

Profondeur atteinte

28.3 m

Diamètre de l'ouvrage

500 mm

Date fin de travaux

January 1, 1954

Mode d'exécution

Non renseigné

Etat de l'ouvrage

MESURE-REGULIERE.

Utilisation

EAU-COLLECTIVE

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Document(s) papier

BACTERIOLOGIE, ANALYSE-PHYSIQUE-EAU, CHIMIE-EAU, PLAN-SITUATION, COUPE-TECHNIQUE, COUPE-GEOLOGIQUE.

Références

Non renseigné

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

1.9 m - January 1, 1954

Coupe

Z Origine

Non renseigné

Auteur

Non renseigné

Date

Non renseigné

Document(s) numérisé(s)

6 document(s)

Vignette Nom Type Poids

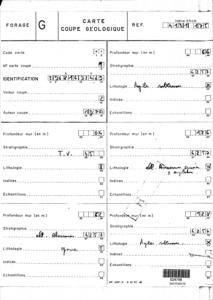

T378541.TIF COUPE GEOLOGIQUE DE CHANTIER 79 Ko

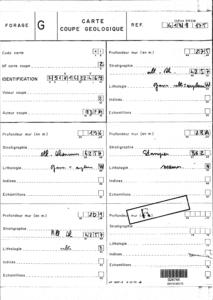

T378542.TIF COUPE GEOLOGIQUE INTERPRETEE 84 Ko
T378543.TIF RECAPITULATIF DE L'OUVRAGE 118 Ko

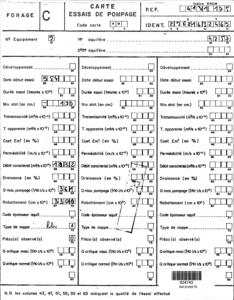

T378544.TIF FICHE D'ESSAI DE DEBIT 132 Ko

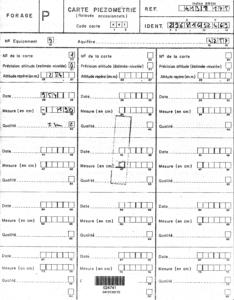

T378545.TIF PIEZOMETRIE 161 Ko

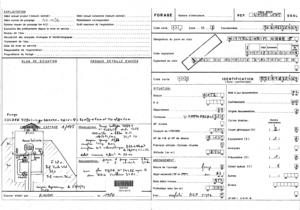

T378615.TIF RECAPITULATIF DE L'OUVRAGE 179 Ko

Log géologique numérisé

Non renseigné

Nombre de niveaux :

18
Profondeur Lithologie Stratigraphie
De 0 à 0.4 m TERRE ARABLE QUATERNAIRE
De 0.4 à 1 m GRAVIER,SABLE LEGEREMENT ARGILEUX QUATERNAIRE
De 1 à 1.4 m SABLE, PEU DE GRAVIER QUATERNAIRE
De 1.4 à 3.3 m GRAVIER, SABLE, GALETS QUATERNAIRE
De 3.3 à 6.2 m GRAVIER, SABLE BRUN, GALETS QUATERNAIRE
De 6.2 à 6.6 m ARGILE BRUNE SABLEUSE AVEC GRAVIER QUATERNAIRE
De 6.6 à 8.1 m SABLE BRUN, GRAVIER, GALETS QUATERNAIRE
De 8.1 à 9.7 m SABLE BRUN, UN PEU D'ARGILE QUATERNAIRE
De 9.7 à 11.4 m GRAVIER, SABLE BRUN TRES ARGILEUX, GALETS QUATERNAIRE
De 11.4 à 12.8 m SABLE BRUN CLAIR, GRAVIER, GALETS QUATERNAIRE
De 12.8 à 15 m SABLE BRUN UN PEU ARGILEUX, GRAVIER, ELEMENTS POURRIS QUATERNAIRE
De 15 à 16.1 m GRAVIER, SABLE BRUN PEU ARGILEUX, GALETS LONG QUATERNAIRE
De 16.1 à 19.6 m GRAVIER AVEC ARGILE BRUNE, GRISE, JAUNE ROSATRE, TRES SABLEUSE, ELEMENTS POURRIS ARGILEUX QUATERNAIRE
De 19.6 à 20 m SABLE BRUN GRIS QUATERNAIRE
De 20 à 23.8 m GRAVIER AVEC ARGILE TRES SABLEUSE BRUNE,GRISE, JAUNE,VERDATRE,ROSATRE, ELEM. POURRIS ARGILEUX, GALET QUATERNAIRE
De 23.8 à 25.4 m SABLE JAUNE, GRAVIER PEU ARGILEUX, ELEMENTS POURRIS, GALETS ROUGES QUATERNAIRE
De 25.4 à 27.5 m ARGILE BRUNE TRES SABLEUSE AVEC ELEMENTSDECOMPOSE MULTICOLORES,PEU DE GRAVIER QUATERNAIRE
De 27.5 à 28.3 m ARGILE GRIS, SABLEUSE TRES COMPACTE QUATERNAIRE
