Dossier du sous-sol

BSS001CYSE



04132X0126/PT28

Localisation

Identifiant national de l'ouvrage

BSS001CYSE

Ancien code

04132X0126/PT28

Département

HAUT-RHIN (68) - SGR/ALS

Commune

ILLZACH (68154)

Nom local

PT28

Numéro de carte

0413

Huitième

2X

Région naturelle

VALLEE-DU-RHIN

Bassin versant

Non renseigné

Adresse ou Lieu-dit

ANCIEN CHAMP CAPTANT ILLZACH (A)

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 975270 2322200
Lambert 2 - Centre 975270 322200
Lambert-93 1025406 6752422
Système Latitude Longitude
WGS84 47.79154366 | 47° 47' 29'' N 7.34831946 | 7° 20' 53'' E

Altitude

229.44 m - Précision ENG

Description technique

Identifiant national de l'ouvrage

BSS001CYSE

Ancien code

04132X0126/PT28

Nature

FORAGE

Profondeur atteinte

32.0 m

Diamètre de l'ouvrage

500 mm

Date fin de travaux

January 1, 1947

Mode d'exécution

Non renseigné

Etat de l'ouvrage

MESURE, ACCES, EXPLOITE, PRELEV.

Utilisation

EAU-COLLECTIVE

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

FLUCTUATION-NAPPE,HYDROCHIMIE.

Gisement

Non renseigné

Document(s) papier

BACTERIOLOGIE, ANALYSE-PHYSIQUE-EAU, CHIMIE-EAU, PLAN-SITUATION, POMPAGE-ESSAI, COUPE-GEOLOGIQUE, COUPE-TECHNIQUE.

Références

Non renseigné

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

5.4 m - August 25, 1947

Coupe

Z Origine

229.44 - Précision : ENG

Auteur

MDPA

Date

Non renseigné

Document(s) numérisé(s)

3 document(s)

Vignette Nom Type Poids

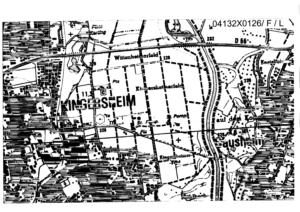

A124837.TIF PLAN DE LOCALISATION 180 Ko

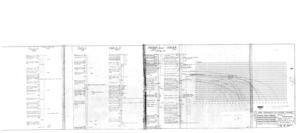

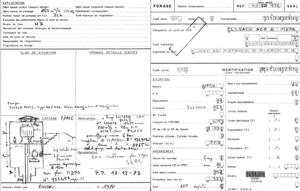

T376006.TIF RECAPITULATIF DE L'OUVRAGE 140 Ko
T379417.TIF RECAPITULATIF DE L'OUVRAGE 739 Ko

Log géologique numérisé

Non renseigné

Nombre de niveaux :

12
Profondeur Lithologie Stratigraphie
De 0 à 0.6 m TERRE ARABLE QUATERNAIRE
De 0.6 à 3.5 m ARGILE BRUN-GRIS SABLEUSE AVEC GRAVIER QUATERNAIRE
De 3.5 à 4.5 m GRAVIER MOYEN ET FIN AVEC SABLE BRUN ARGILEUX QUATERNAIRE
De 4.5 à 10.2 m GRAVIER AVEC SABLE ET GALETS GRIS QUATERNAIRE
De 10.2 à 13 m GRAVIER AVEC SABLE PEU ARGILEUX JAUNE QUATERNAIRE
De 13 à 14 m GRAVIER GROS ET GALETS PEU DE SABLE JAUNE QUATERNAIRE
De 14 à 15.5 m GRAVIER, SABLE ARGILEUX COMPACT ET GALETS QUATERNAIRE
De 15.5 à 16.7 m SABLE ARGILEUX, ET GRAVIER MOYEN BRUN QUATERNAIRE
De 16.7 à 23.2 m GRAVIER AVEC SABLE JAUNE QUATERNAIRE
De 23.2 à 25 m SABLE JAUNE AVEC GRAVIER ET ARGILE BRUNE AVEC ELEMENTS POURRIS JAUNES QUATERNAIRE
De 25 à 28.5 m GRAVIER, SABLE ET GALETS JAUNES QUATERNAIRE
De 28.5 à 32 m GRAVIER AVEC SABLE ARGILEUX JAUNE ET GALETS QUATERNAIRE
