Dossier du sous-sol

BSS001CYVN



04132X0206/F

Localisation

Identifiant national de l'ouvrage

BSS001CYVN

Ancien code

04132X0206/F

Département

HAUT-RHIN (68) - SGR/ALS

Commune

KINGERSHEIM (68166)

Nom local

F

Numéro de carte

0413

Huitième

2X

Région naturelle

VALLEE-DU-RHIN

Bassin versant

Non renseigné

Adresse ou Lieu-dit

MEUBLES ATLAS

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 973010 2322010
Lambert 2 - Centre 973010 322010
Lambert-93 1023146 6752251
Système Latitude Longitude
WGS84 47.79112941 | 47° 47' 28'' N 7.31805714 | 7° 19' 5'' E

Altitude

235 m - Précision M01

Description technique

Identifiant national de l'ouvrage

BSS001CYVN

Ancien code

04132X0206/F

Nature

FORAGE

Profondeur atteinte

30.0 m

Diamètre de l'ouvrage

Non renseigné

Date fin de travaux

July 1, 1973

Mode d'exécution

Non renseigné

Etat de l'ouvrage

ACCES, TUBE-METAL, MESURE, PRELEV.

Utilisation

INCENDIE.

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Document(s) papier

AVANCEMENT, COUPE-GEOLOGIQUE, COUPE-TECHNIQUE, PRODUCTIVITE, CARACTERISTIQUES-CREPINE, PLAN-SITUATION, ANALYSE-PHYSIQUE-EAU, CHIMIE-EAU, BACTERIOLOGIE.

Références

Non renseigné

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

9.6 m - July 11, 1973

Coupe

Z Origine

235.0 - Précision : M01

Auteur

FOREUER

Date

July 1, 1973

Document(s) numérisé(s)

4 document(s)

Vignette Nom Type Poids

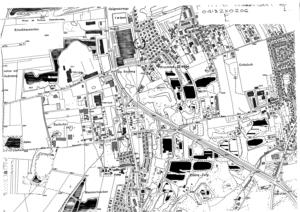

A125010.TIF PLAN DE LOCALISATION 266 Ko

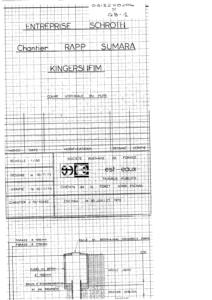

A125011.TIF COUPE GEOLOGIQUE DE CHANTIER 228 Ko

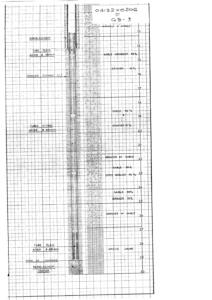

A125012.TIF COUPE GEOLOGIQUE DE CHANTIER 225 Ko

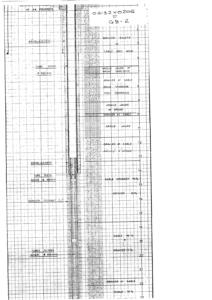

A125013.TIF COUPE GEOLOGIQUE DE CHANTIER 181 Ko

Log géologique numérisé



Nombre de niveaux :

18
Profondeur Lithologie Stratigraphie
De 0 à 1 m SUPERF: LIMON, OCRE QUATERNAIRE
De 1 à 2.2 m SUPERF: LIMON, OCRE FOSSILIFERE (GASTEROPODES) QUATERNAIRE
De 2.2 à 3 m SUPERF: MEL/LIMON, ABONDANT/GRAVIER, A-GALETS/ (30 P 100) QUATERNAIRE
De 3 à 6.5 m ALLUV: MEL/GALET, ABONDANT/GRAVIER/SABLE, LIMONEUX ARGILEUX BRUN RARE/ QUATERNAIRE
De 6.5 à 7 m ALLUV: ALT/SABLE, ARGILEUX OCRE/SABLE, ARGILEUX BRUN JAUNE EN-PASSEE/ QUATERNAIRE
De 7 à 9 m ALLUV: MEL/SABLE, GROSSIER COMPACT BRUN GRIS FONCE/GRAVIER/ QUATERNAIRE
De 9 à 9.8 m ALLUV: LIMON, OCRE SABLEUX QUATERNAIRE
De 9.8 à 10 m ALLUV: MEL/LIMON/GRAVIER/GALET, FIN/ (MAX 5CM) QUATERNAIRE
De 10 à 11.5 m ALLUV: ARGILE, SABLEUX OCRE QUATERNAIRE
De 11.5 à 13.2 m ALLUV: MEL/GALET, ALTERE SILICEUX/GRAVIER, ARGILEUX ABONDANT/ (GALETS VOSGIENS) QUATERNAIRE
De 13.2 à 17.06 m ALLUV: SABLE, GROSSIER ABONDANT ; GRAVIER (20 PUIS 40 P 100) QUATERNAIRE
De 17.06 à 21.5 m ALLUV: MEL/GRAVIER/SABLE/GALET, RARE ALTERE/ QUATERNAIRE
De 21.5 à 24 m ALLUV: MEL/GALET, ABONDANT FIN GRIS BLANC/GRAVIER/SABLE/ (GALETS RHENANS) QUATERNAIRE
De 24 à 25 m ALLUV: SABLE, A-GRAVIERS QUATERNAIRE
De 25 à 26.7 m ALLUV: MEL/GALET, ABONDANT GRIS BLANC/GRAVIER/SABLE, RARE/ (GALETS RHENANS) QUATERNAIRE
De 26.7 à 27 m ALLUV: ALT/ARGILE, SABLEUX JAUNE BRUN/ARGILE, EN-JOINT RARE BRUN ROUGE/ QUATERNAIRE
De 27 à 28 m ALLUV: MEL/ARGILE, SABLEUX JAUNE BRUN/BLOC, RARE/ (10 A 30CM) QUATERNAIRE
De 28 à 30 m QUAT ET OLIGOCENE: ARGILE, JAUNE QUATERNAIRE
