Dossier du sous-sol

BSS001DBJX



04136X0487/PT29

Localisation

Identifiant national de l'ouvrage

BSS001DBJX

Ancien code

04136X0487/PT29

Département

HAUT-RHIN (68) - SGR/ALS

Commune

MULHOUSE (68224)

Nom local

PT29

Numéro de carte

0413

Huitième

6X

Région naturelle

VALLEE-DU-RHIN

Bassin versant

Non renseigné

Adresse ou Lieu-dit

CIMETIERE NORD LD FINKENHOELZLE

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 974420 2320730
Lambert 2 - Centre 974420 320730
Lambert-93 1024544 6750960
Système Latitude Longitude
WGS84 47.77883625 | 47° 46' 43'' N 7.33575134 | 7° 20' 8'' E

Altitude

234 m - Précision M01

Description technique

Identifiant national de l'ouvrage

BSS001DBJX

Ancien code

04136X0487/PT29

Nature

FORAGE

Profondeur atteinte

25.0 m

Diamètre de l'ouvrage

125 mm

Date fin de travaux

November 11, 1986

Mode d'exécution

BENNE-PRENEUSE,SOUPAPE.

Etat de l'ouvrage

ACCES, CREPINE, MESURE, PRELEV, TUBE-METAL.

Utilisation

PIEZOMETRE.

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

POLLUTION-NAPPE.

Gisement

Non renseigné

Document(s) papier

BACTERIOLOGIE, ANALYSE-PHYSIQUE-EAU, COUPE-GEOLOGIQUE, COUPE-TECHNIQUE, PIEZO-OCCASIONNELLE, PLAN-SITUATION, HYDROCHIMIE-TRACES, CARACTERISTIQUES-CREPINE, ETUDE-POLLUTION, CHIMIE-EAU.

Références

BRGM/ALSACE (88 SGAL 023) CF : DOSSIERS 04136X0455 A 04136X0491 SECT KB PARC 403

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

5.69 m - January 7, 1987

Coupe

Z Origine

234.0 - Précision : M01

Auteur

M. LETTERMANN

Date

November 11, 1986

Document(s) numérisé(s)

3 document(s)

Vignette Nom Type Poids

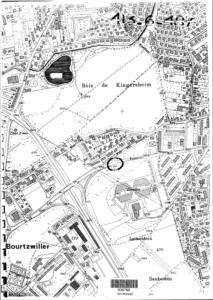

T383626.TIF PLAN DE LOCALISATION 210 Ko

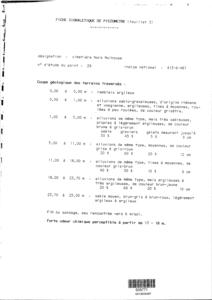

T383627.TIF RECAPITULATIF DE L'OUVRAGE 23 Ko

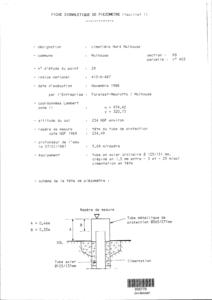

T383628.TIF RECAPITULATIF DE L'OUVRAGE 27 Ko

Log géologique numérisé

Non renseigné

Nombre de niveaux :

7
Profondeur Lithologie Stratigraphie
De 0 à 0.5 m REMBLAIS ARGILEUX QUATERNAIRE
De 0.5 à 1 m ALLUVIONS SABLO-GRAVELEUSES RHENANES VOSGIENNES ARGILEUSES FINES ROULEES A PEU ROULEES GRISATRES QUATERNAIRE
De 1 à 5 m ALLUVIONS TRES SABLEUSES PROPRES LEGEREMENT ARGILEUSES SABLE (50%), GRAVIERS (45%), GALETS (8CM)(5%) QUATERNAIRE
De 5 à 11 m ALLUVIONS TRES SABLEUSES PROPRES LEGEREMENT ARGILEUSES SABLE (20%), GRAVIERS (60%), GALETS(12CM)(20% QUATERNAIRE
De 11 à 18 m ALLUVIONS TRES SABLEUSES PROPRES LEGEREMENT ARGILEUSES SABLE (40%), GRAVIERS (50%), GALETS (8CM)(10% QUATERNAIRE
De 18 à 23.7 m ALLUVIONS TRES SABLEUSES PROPRES LEGEREMENT ARGILEUSES SABLE (20%), GRAVIERS (60%), GALETS(10CM)(20% QUATERNAIRE
De 23.7 à 25 m SABLE MOYEN BRUN-GRIS A BRUN-ROUX LEGEREMENT ARGILEUX A ARGILEUX QUATERNAIRE
