Dossier du sous-sol

BSS001DBKF



04136X0495/PT46

Localisation

Identifiant national de l'ouvrage

BSS001DBKF

Ancien code

04136X0495/PT46

Département

HAUT-RHIN (68) - SGR/ALS

Commune

MULHOUSE (68224)

Nom local

PT46

Numéro de carte

0413

Huitième

6X

Région naturelle

VALLEE-DU-RHIN

Bassin versant

Non renseigné

Adresse ou Lieu-dit

SPCM (AVAL ZONE B)

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 974650 2319350
Lambert 2 - Centre 974650 319350
Lambert-93 1024761 6749579
Système Latitude Longitude
WGS84 47.76631857 | 47° 45' 58'' N 7.33764335 | 7° 20' 15'' E

Altitude

236 m - Précision EPD

Description technique

Identifiant national de l'ouvrage

BSS001DBKF

Ancien code

04136X0495/PT46

Nature

FORAGE

Profondeur atteinte

26.3 m

Diamètre de l'ouvrage

115 mm

Date fin de travaux

1 novembre 1987

Mode d'exécution

ROTATION.

Etat de l'ouvrage

ACCES, CREPINE, MESURE, PRELEV, TUBE-METAL, TUBE-PLASTIQUE.

Utilisation

PIEZOMETRE.

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

POLLUTION-NAPPE.

Gisement

Non renseigné

Document(s) papier

BACTERIOLOGIE, ANALYSE-CHIMIQUE-EAU, COUPE-GEOLOGIQUE, COUPE-TECHNIQUE, DECLARATION-CODE-MINIER, ANALYSE-PHYSIQUE-EAU, ETUDE-POLLUTION, PLAN-SITUATION.

Références

BRGM/ALSACE (89 SGAL 002) -CF : DOSSIERS 04136X0496

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

5,25 m - 20 janvier 1988

Coupe

Z Origine

236.0 - Précision : EPD

Auteur

SONDEUR

Date

Non renseigné

Document(s) numérisé(s)

5 document(s)

Vignette Nom Type Poids

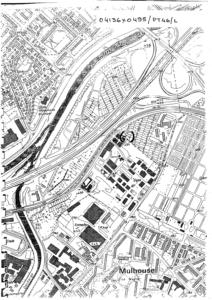

A48785.TIF PLAN DE LOCALISATION 244 Ko

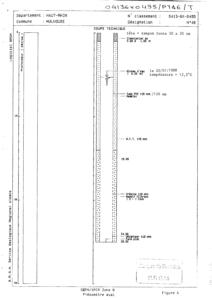

A48786.TIF COUPE TECHNIQUE 25 Ko

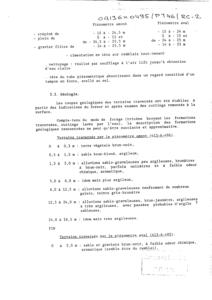

A48787.TIF RECAPITULATIF DE L'OUVRAGE 23 Ko

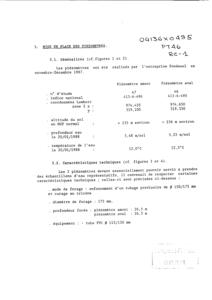

A48788.TIF RECAPITULATIF DE L'OUVRAGE 35 Ko
A48789.TIF RECAPITULATIF DE L'OUVRAGE 18 Ko

Log géologique numérisé



Nombre de niveaux :

6
Profondeur Lithologie Stratigraphie
De 0 à 2 m SABLE, GRAVIERS BRUN-NOIR, FABILE ODEUR CHIMIQUE AROMATIQUE QUATERNAIRE
De 2 à 15 m ALLUVIONS SABLO-GRAVELEUSES BRUN-NOIR NOIRATRES BRUNES ARGILEUSES A TRES ARGILEUSES FORTE ODEUR CHIM QUATERNAIRE
De 15 à 17 m ARGILE BEIGE FONCE SABLEUSE ENROBANT QUELQUES GRAVIERS ET GALETS QUATERNAIRE
De 17 à 21 m ALLUVIONS SABLO-GRAVELEUSES ARGILEUSES , GALETS BRUN-JAUNATRE QUATERNAIRE
De 21 à 24 m ARGILE BRUN-CLAIR SABLEUSE ENROBANT QUELQUES GRAVIERS ET GALETS QUATERNAIRE
De 24 à 26,3 m ALLUVIONS SABLO-GRAVELEUSES BRUNES A BRUN-ROUGEATRE ARGILEUSES QUATERNAIRE
