Dossier du sous-sol

BSS001DBKH



04136X0497/PT48

Localisation

Identifiant national de l'ouvrage

BSS001DBKH

Ancien code

04136X0497/PT48

Département

HAUT-RHIN (68) - SGR/ALS

Commune

MULHOUSE (68224)

Nom local

PT48

Numéro de carte

0413

Huitième

6X

Région naturelle

VALLEE-DU-RHIN

Bassin versant

Non renseigné

Adresse ou Lieu-dit

COSEC RUE DE KINGERSHEIM

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 973725 2319472
Lambert 2 - Centre 973725 319472
Lambert-93 1023838 6749709
Système Latitude Longitude
WGS84 47.76794185 | 47° 46' 4'' N 7.32543211 | 7° 19' 31'' E

Altitude

238.97 m - Précision EPD

Description technique

Identifiant national de l'ouvrage

BSS001DBKH

Ancien code

04136X0497/PT48

Nature

FORAGE

Profondeur atteinte

20.0 m

Diamètre de l'ouvrage

125 mm

Date fin de travaux

May 1, 1988

Mode d'exécution

BENNE-PRENEUSE,SOUPAPE.

Etat de l'ouvrage

ACCES, MESURE, PAROI-BETON, PRELEV, TUBE-METAL.

Utilisation

PIEZOMETRE.

Objet de la recherche

Non renseigné

Objet de l'exploitation

Non renseigné

Objet de la reconnaissance

POLLUTION-NAPPE.

Gisement

Non renseigné

Document(s) papier

BACTERIOLOGIE, CHIMIE-EAU, COUPE-GEOLOGIQUE, COUPE-TECHNIQUE, DECLARATION-CODE-MINIER, ANALYSE-PHYSIQUE-EAU, HYDROCHIMIE-TRACES, CARACTERISTIQUES-CREPINE, ETUDE-POLLUTION, PLAN-SITUATION.

Références

BRGM/ALSACE (84 SGAL 239 ALS) CF : 04136X0494 SECT 15 PARC 140

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

6.79 m - June 1, 1988

Coupe

Z Origine

238.97 - Précision : RNG

Auteur

PH. ROSE

Date

May 1, 1988

Document(s) numérisé(s)

5 document(s)

Vignette Nom Type Poids

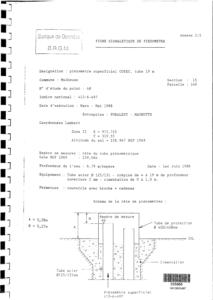

T383604.TIF RECAPITULATIF DE L'OUVRAGE 33 Ko

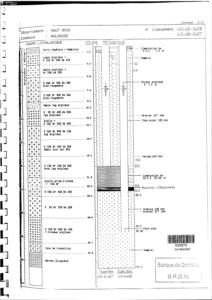

T383605.TIF COUPE TECHNIQUE 56 Ko

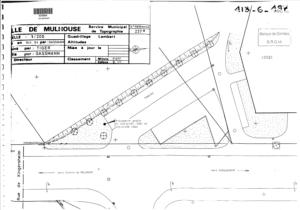

T383606.TIF PLAN DE LOCALISATION 370 Ko

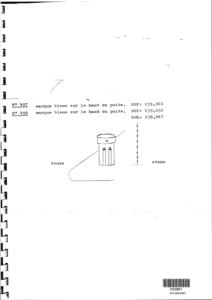

T383607.TIF RECAPITULATIF DE L'OUVRAGE 19 Ko
T383747.TIF RECAPITULATIF DE L'OUVRAGE 64 Ko

Log géologique numérisé

Non renseigné

Nombre de niveaux :

11
Profondeur Lithologie Stratigraphie
De 0 à 1 m TERRE VEGETALE, REMBLAIS QUATERNAIRE
De 1 à 3 m LIMON ARGILEUX, SABLE 15%, GRAVIERS 85%, GALETS 20% QUATERNAIRE
De 3 à 5.9 m SABLE ARGILEUX, GRAVIERS 20%, GALETS 20% QUATERNAIRE
De 5.9 à 7.4 m SABLE 40%, GRAVIERS 30%, GALETS 30% BRUN-ROUGEATRE QUATERNAIRE
De 7.4 à 9.1 m SABLE 25%, GRAVIERS 35%, GALETS 40% BRUN-ROUGEATRE QUATERNAIRE
De 9.1 à 10.3 m SABLE LEGEREMENT ARGILEUX QUATERNAIRE
De 10.3 à 12 m SABLE 5%, GRAVIERS 45%, GALETS 50% QUATERNAIRE
De 12 à 13.1 m ARGILE, SABLE (10%), GRAVIERS (30%), GALETS (80%) QUATERNAIRE
De 13.1 à 15.5 m SABLE (30%), GRAVIERS (60%), GALETS (10%) LEGEREMENT ARGILEUX QUATERNAIRE
De 15.5 à 18.2 m SABLE (10%), GRAVIERS (40%), GALETS (50%) DEPOT NOIR SUR 50% QUATERNAIRE
De 18.2 à 20 m SABLE (10%), GRAVIERS (40%), GALETS (50%) BRUN LEGEREMENT ARGILEUX QUATERNAIRE
