Dossier du sous-sol

BSS001DBKZ



04136X0516/PT58

Localisation

Identifiant national de l'ouvrage

BSS001DBKZ

Ancien code

04136X0516/PT58

Département

HAUT-RHIN (68) - SGR/ALS

Commune

MULHOUSE (68224)

Nom local

PT58

Numéro de carte

0413

Huitième

6X

Région naturelle

VALLEE-DU-RHIN

Bassin versant

Non renseigné

Adresse ou Lieu-dit

CIMETIERE NORD

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 974489 2320738
Lambert 2 - Centre 974489 320738
Lambert-93 1024613 6750967
Système Latitude Longitude
WGS84 47.77886861 | 47° 46' 43'' N 7.33667693 | 7° 20' 12'' E

Altitude

235.05 m - Précision ENG

Description technique

Identifiant national de l'ouvrage

BSS001DBKZ

Ancien code

04136X0516/PT58

Nature

FORAGE

Profondeur atteinte

40.0 m

Diamètre de l'ouvrage

400 mm

Date fin de travaux

June 6, 1989

Mode d'exécution

BENNE-PRENEUSE,BENOTO,SOUPAPE.

Etat de l'ouvrage

ACCES, CREPINE, EXPLOITE, MESURE, POMPE, PRELEV, TUBE-PLASTIQUE.

Utilisation

DEPOLLUTION.

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

POLLUTION-NAPPE.

Gisement

Non renseigné

Document(s) papier

AVANCEMENT, ANALYSE-PHYSIQUE-EAU, COUPE-GEOLOGIQUE, COUPE-TECHNIQUE, DECLARATION-CODE-MINIER, PIEZO, PLAN-SITUATION, POLLUTION-EAU, CARACTERISTIQUES-CREPINE, POMPAGE-ESSAI-PIEZO, DEVELOPPEMENT-OUVRAGE.

Références

BRGM/ALSACE (R32662 ALS 4S 91)

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

5.17 m - June 20, 1989

Coupe

Z Origine

233.8 - Précision : ENG

Auteur

M. LETTERMANN

Date

May 22, 1989

Document(s) numérisé(s)

13 document(s)

Vignette Nom Type Poids

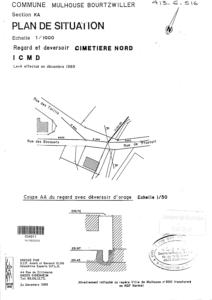

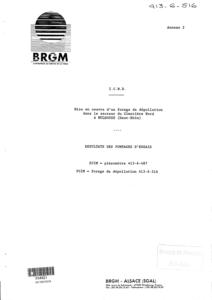

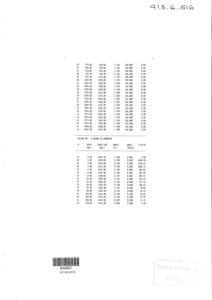

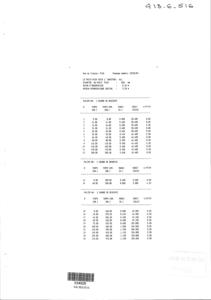

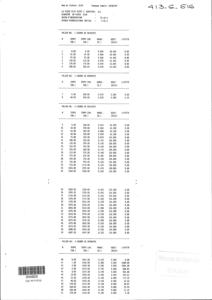

T385501.TIF RECAPITULATIF DE L'OUVRAGE 35 Ko
T385502.TIF RECAPITULATIF DE L'OUVRAGE 45 Ko
T385503.TIF RECAPITULATIF DE L'OUVRAGE 17 Ko
T385504.TIF RECAPITULATIF DE L'OUVRAGE 37 Ko
T385505.TIF RECAPITULATIF DE L'OUVRAGE 22 Ko
T385506.TIF RECAPITULATIF DE L'OUVRAGE 24 Ko

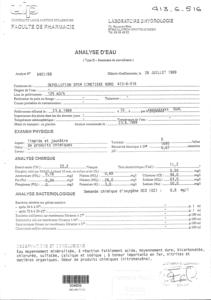

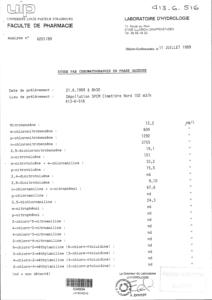

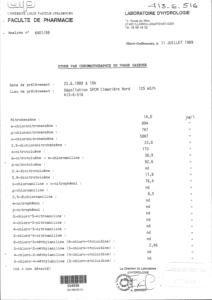

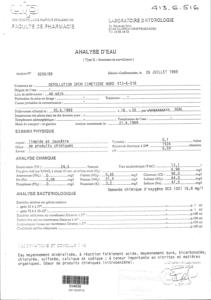

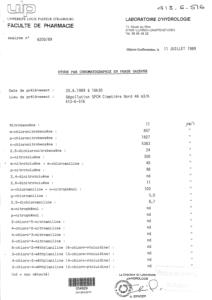

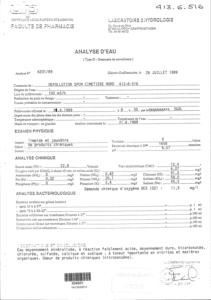

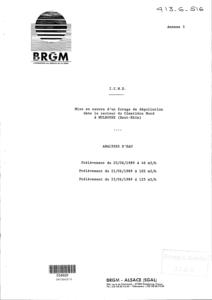

T385507.TIF ANALYSE D'EAU 19 Ko
T385508.TIF ANALYSE D'EAU 34 Ko
T385509.TIF ANALYSE D'EAU 63 Ko
T385510.TIF ANALYSE D'EAU 63 Ko
T385511.TIF ANALYSE D'EAU 36 Ko
T385512.TIF ANALYSE D'EAU 62 Ko
T385513.TIF ANALYSE D'EAU 35 Ko

Log géologique numérisé

Non renseigné

Nombre de niveaux :

11
Profondeur Lithologie Stratigraphie
De 0 à 0.8 m TERRE VEGETALE TRES ARGILEUSE QUATERNAIRE
De 0.8 à 17.6 m ALLUVIONS SABLO-GRAVELEUSES PLUS OU MOINS ARGILEUSES QUATERNAIRE
De 17.6 à 17.8 m ARGILE COMPACTE QUATERNAIRE
De 17.8 à 24.5 m ALLUVIONS SABLO-GRAVELEUSES PLUS OU MOINS ARGILEUSES QUATERNAIRE
De 24.5 à 26 m ARGILE COMPACTE QUATERNAIRE
De 26 à 27 m ARGILE FINEMENT SABLEUSE QUATERNAIRE
De 27 à 30.5 m ARGILE SILTEUSE QUATERNAIRE
De 30.5 à 31 m SUCCESSIONS DE PASSEES D'ARGILE SABLEUSE ET DE SABLES ARGILEUX PARFOIS GRAVELEUX QUATERNAIRE
De 31 à 33.6 m ALLUVIONS SABLO-GRAVELEUSES, PEU ARGILEUSES QUATERNAIRE
De 33.6 à 37.2 m ARGILE COMPACTE AVEC PASSES GRAVELEUSES OU SILTEUSES QUATERNAIRE
De 37.2 à 40 m ALLUVIONS SABLO-GRAVELEUSES, ARGILEUSES QUATERNAIRE
